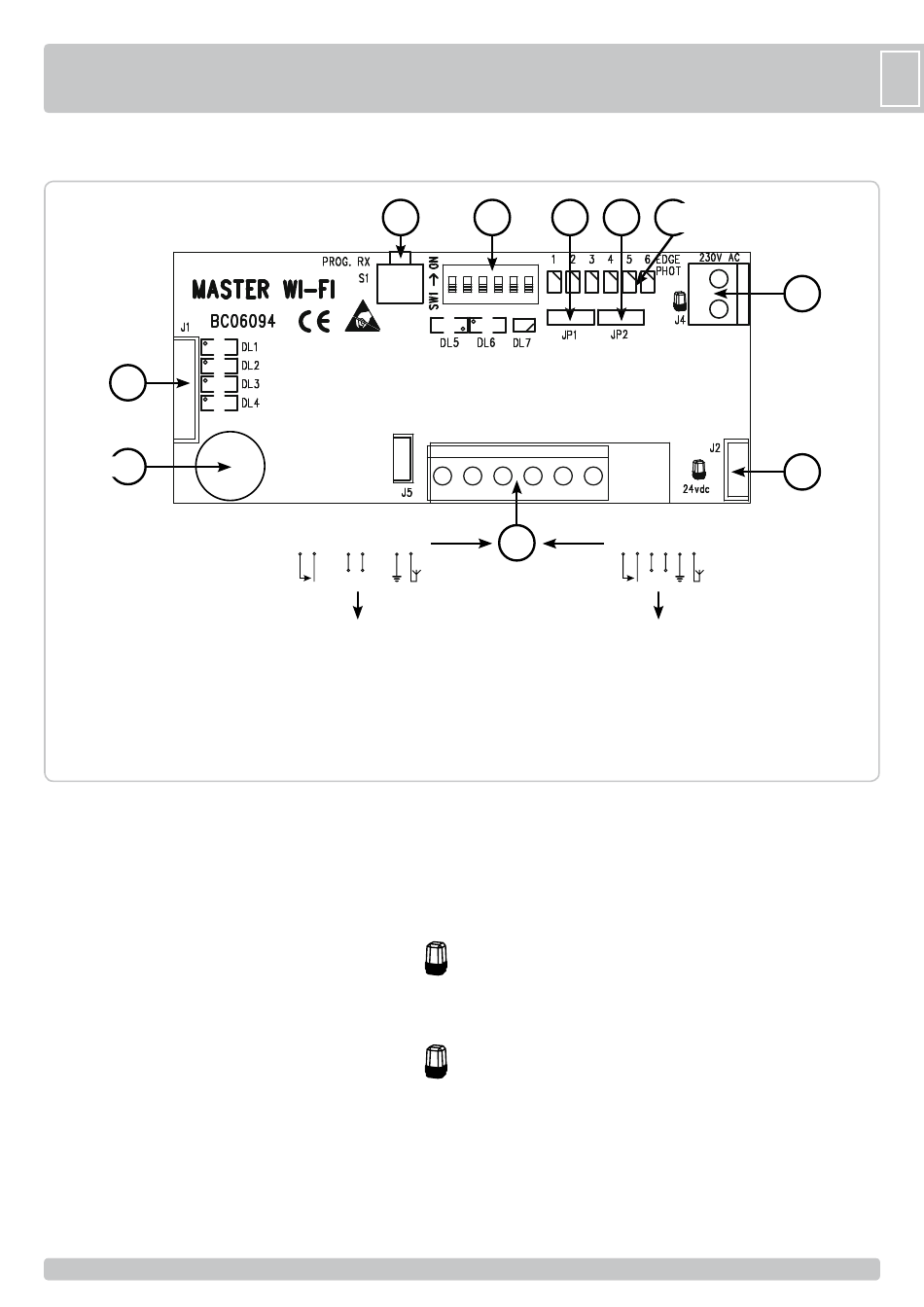

A
- RACCORDEMENTS ELECTRIQUES
J1
BUZZER
J1 => CONNECTEUR POUR RACCORDEMENTS AU TABLEAU DE
COMMANDES, EN ENTREES DE COMMANDES ET SECURITES
Fil vert
=> commande piéton PED
Fil gris
=> commun des contacts COM
Fil jaune
=> barre palpeuse EDGE
Fil noir
=> photocellule PHOT N.C.
Fil blanc
=> borne de raccordement du fil provenant du bouton
N.O. de commande déjà présent sur l'appareil
Fil marron => alimentation contrôle automatique A-D+ TEST.
J2 => CONNECTEUR POUR RACCORDEMENTS AU TABLEAU
DE COMMANDES A 24 V CC, EN SORTIE DU CLIGNOTEUR
(RESPECTER LES POLARITES)
Fil rouge
=> positif (à raccorder au pôle positif de sortie du
clignoteur)
Fil noir
=> négatif (à raccorder au pôle négatif de sortie du
clignoteur)
J4 => BORNES POUR RACCORDEMENTS AU TABLEAU DE
COMMANDE 230V, EN SORTIE DU CLIGNOTEUR
J5 => CONNECTEUR FEMELLE POUR FICHE SUR TABLEAUX DE
COMMANDE RIB NON CRX (MASTER Wi-Fi code ACG6094)
OU BORNIER POUR RACCORDEMENTS SUR TABLEAUX DE
COMMANDE D'AUTRES MARQUES OU RIB CRX (MASTER
Wi-Fi code ACG6099)
JP1 => A/D+ TEST voir tableau CONTROLE AUTOMATIQUE TABLEAUX
DE COMMANDE RIB, page suivante.
-
Cavalier de sélection du mode contrôle automatique
+/~
Cavalier de sélection du mode contrôle automatique
S1
10 9
6 5
2 1
+ -
MASTER Wi-Fi code ACG6094
Légende:
1
centrale antenne 433
2
masse antenne
3-4
libres
5
alimentation négative 12/24V ac/dc
6
alimentation positive 12/24V ac/dc
7-8
libres
9-10 commande d'ouverture/fermeture totale
SW1
JP1
_
~/+
10 9
6 5 4 3 2 1
6 5
2 1
J5
+ -
+ -
MASTER Wi-Fi avec bornier code ACG6099
Légende:
1
centrale antenne 433
2
masse antenne
3
alimentation négative 12/24V ac/dc
4
alimentation positive 12/24V ac/dc
5-6 à raccorder à la centrale de commande à
l'entrée du bouton d'ouverture/fermeture
totale (K BUTTON si armoire RIB)
JP2
=> Habilitation d'effacement des codes radio pour l'ouverture
totale et piétonne
SW1
=> Micro-interrupteurs de couplage et d'identification des
barres palpeuses et des photocellules
S1
=> PROG. RX
BUZZER => Signalisation sonore pour les états d'installation, d'attention
et d'alarme
LED
DL1 (rouge)
- commande d'ouverture piéton N.O. (PED)
DL2 (rouge)
- contact barres palpeuses N.C. (EDGE)
DL3 (rouge)
- contact photocellules N.C. (PHOTO)
DL4 (rouge)
- commande ouverture totale avec bouton N.O. présent
dans installe
DL5 (verte)
- commande radio d'ouverture totale activée.
DL6 (jaune)
- présence de tension alimentation 12-24V ca/cc
DL7 (bicolore) - apprentissage des codes radio pour ouverture totale ou
piéton et clignoteur
LED BICOLORE EDGE PHOT
éteinte
=> fonctionnement normal
verte
=> barre palpeuse ou photocellule occupée
rouge/verte => alarme
LED EDGE PHOT 1 - BARRE PALPEUSE OU PHOCELLULE 1
LED EDGE PHOT 2 - BARRE PALPEUSE OU PHOCELLULE 2
LED EDGE PHOT 3 - BARRE PALPEUSE OU PHOCELLULE 3
LED EDGE PHOT 4 - BARRE PALPEUSE OU PHOCELLULE 4
LED EDGE PHOT 5 - BARRE PALPEUSE OU PHOCELLULE 5
LED EDGE PHOT 6 - BARRE PALPEUSE OU PHOCELLULE 6
11
11
11
11
LED bicolore
JP2
EDGE PHOT 1-6
6 5 4 3 2 1
+ -
Bouton de programmation
F
J4
J2
