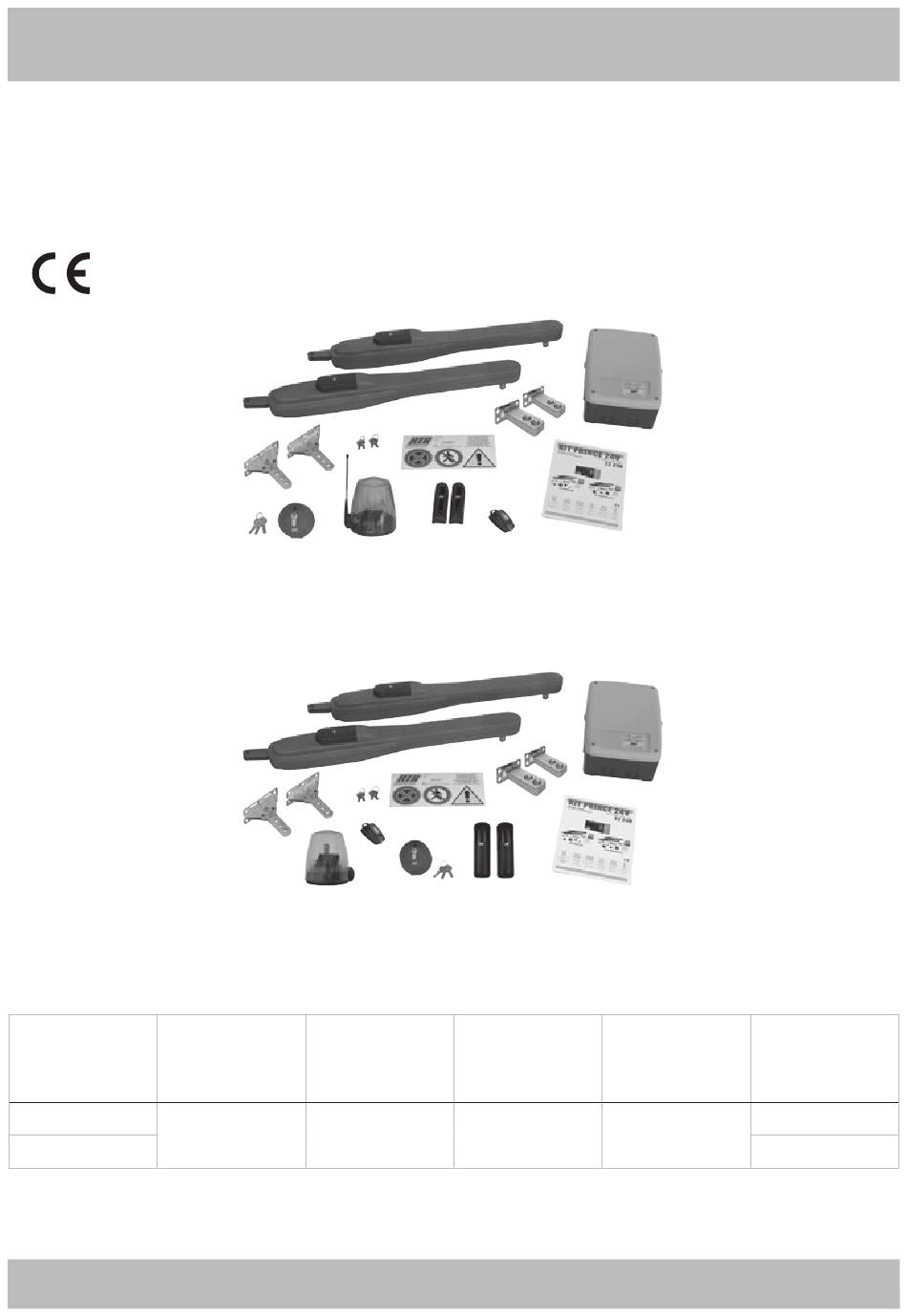

KIT PRINCE 24V
Brevettato - Patented
N. 1 503 019 - US 7,000,353 B2
Operatore
Alimentazione
Operateur
Operator
Power Supply
Torantrieb
Stromspannung
Operador
KIT PRINCE 24V
230V 50/60Hz
KIT PRINCE 24V Wi-Fi
ITALIANO pag. 05 / FRANÇAIS pag. 16 / ENGLISH page 27 / DEUTSCH pag. 37 / ESPAÑOL pag. 48
KIT PRINCE 24V
KIT PRINCE 24V Wi-Fi
Peso max anta
Alimentation
Poids maxi battant
Max leaf weight
Max. Torgewicht
Alimentacion
Peso max hoja
250 kg / 550 lbs
con / avec / with / mit
Spinta
Poussée
Thrust
Schubkraft
Empuje
100 kg / 220 lbs
1
T2 24V
Spinta max
Codice
Poussée maxi
Max thrust
Max Schubkraft
Empuje max.
Codigo
AD00732
140 kg / 309 lbs
AD00734
Code
Code
Code
