I
SW1 MICROINTERRUTTORI
DIP 1 ON => COSTA O FOTOCELLULA 1 ATTIVATA
DIP 2 ON => COSTA O FOTOCELLULA 2 ATTIVATA
DIP 3 ON => COSTA O FOTOCELLULA 3 ATTIVATA
DIP 4 ON => COSTA O FOTOCELLULA 4 ATTIVATA
DIP 5 ON => COSTA O FOTOCELLULA 5 ATTIVATA
DIP 6 ON => COSTA O FOTOCELLULA 6 ATTIVATA
B

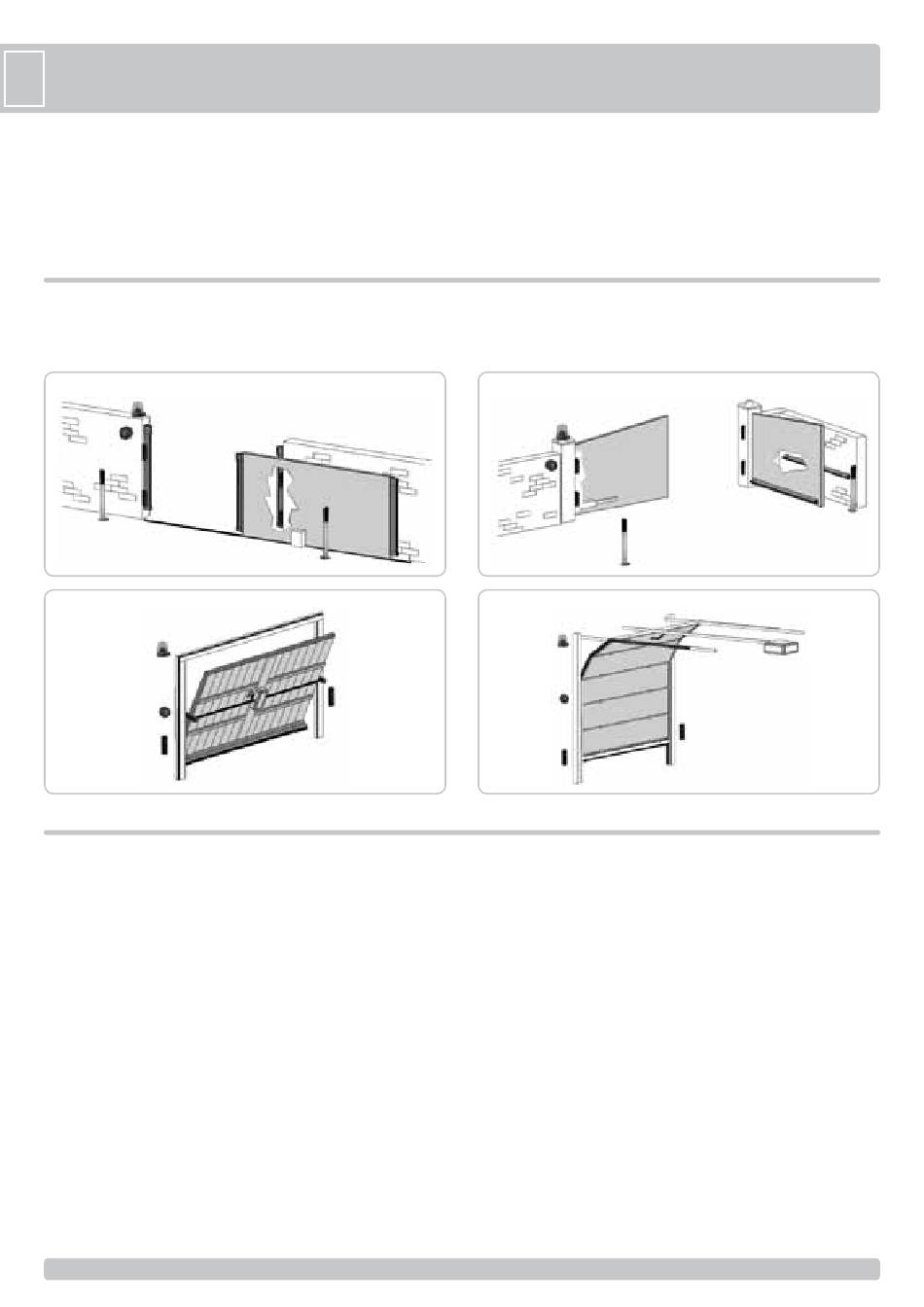

- PREDISPOSIZIONE IMPIANTO
Il sistema Wi-Fi può essere installato su diverse tipologie di automazione, di seguito indichiamo alcune possibilità.
SCORREVOLE
BASCULANTE
C
- MONTAGGIO DISPOSITIVI DI PROTEZIONE
FOTOCELLULE NOVA Wi-Fi
- Fissare le fotocellule NOVA Wi-Fi, sui pilastri o sulle colonnine ad
un'altezza di circa 40÷60 cm dal suolo e ad una distanza max di 10 cm
dalla zona di convogliamento o schiacciamento o subito dopo l'ingombro
dato da un'eventuale costa, a max 20 metri di distanza dal MASTER
Wi-Fi.
- Installate il ricevitore in ombra o in una posizione in cui il sole non possa
battere orizzontalmente.
- In ogni caso si consiglia di posizionare le fotocellule alla stessa altezza
e allineate tra loro.
- Per il corretto posizionamento delle fotocellule fare riferimento al loro
manuale d'installazione o comunque alla norma EN12445.
ATTENZIONE: ogni volta che si esegue un cambio di posizione dei dip
switch, premere il tasto PROG RX per 7 volte in modo da aggiornare lo
stato dei dip switch.
Al termine i led bicolore devono risultare tutti spenti.
BATTENTE
SEZIONALE/SERRANDA
COSTE TOUCH Wi-Fi
- Fissare le coste TOUCH Wi-Fi nelle zone di convogliamento o
schiacciamento a max 20 metri di distanza dal MASTER Wi-Fi.
LAMPEGGIATORE SPARK Wi-Fi
- Fissare il lampeggiatore SPARK Wi-Fi a max 20 metri di distanza dal
MASTER Wi-Fi, in modo che sia visibile.
