F
SW1 MICROINTERRUPTEURS
DIP 1 ON => BARRE PALPEUSE OU PHOCELLULE 1 ACTIVEE
DIP 2 ON => BARRE PALPEUSE OU PHOCELLULE 2 ACTIVEE
DIP 3 ON => BARRE PALPEUSE OU PHOCELLULE 3 ACTIVEE
DIP 4 ON => BARRE PALPEUSE OU PHOCELLULE 4 ACTIVEE
DIP 5 ON => BARRE PALPEUSE OU PHOCELLULE 5 ACTIVEE
DIP 6 ON => BARRE PALPEUSE OU PHOCELLULE 6 ACTIVEE
B

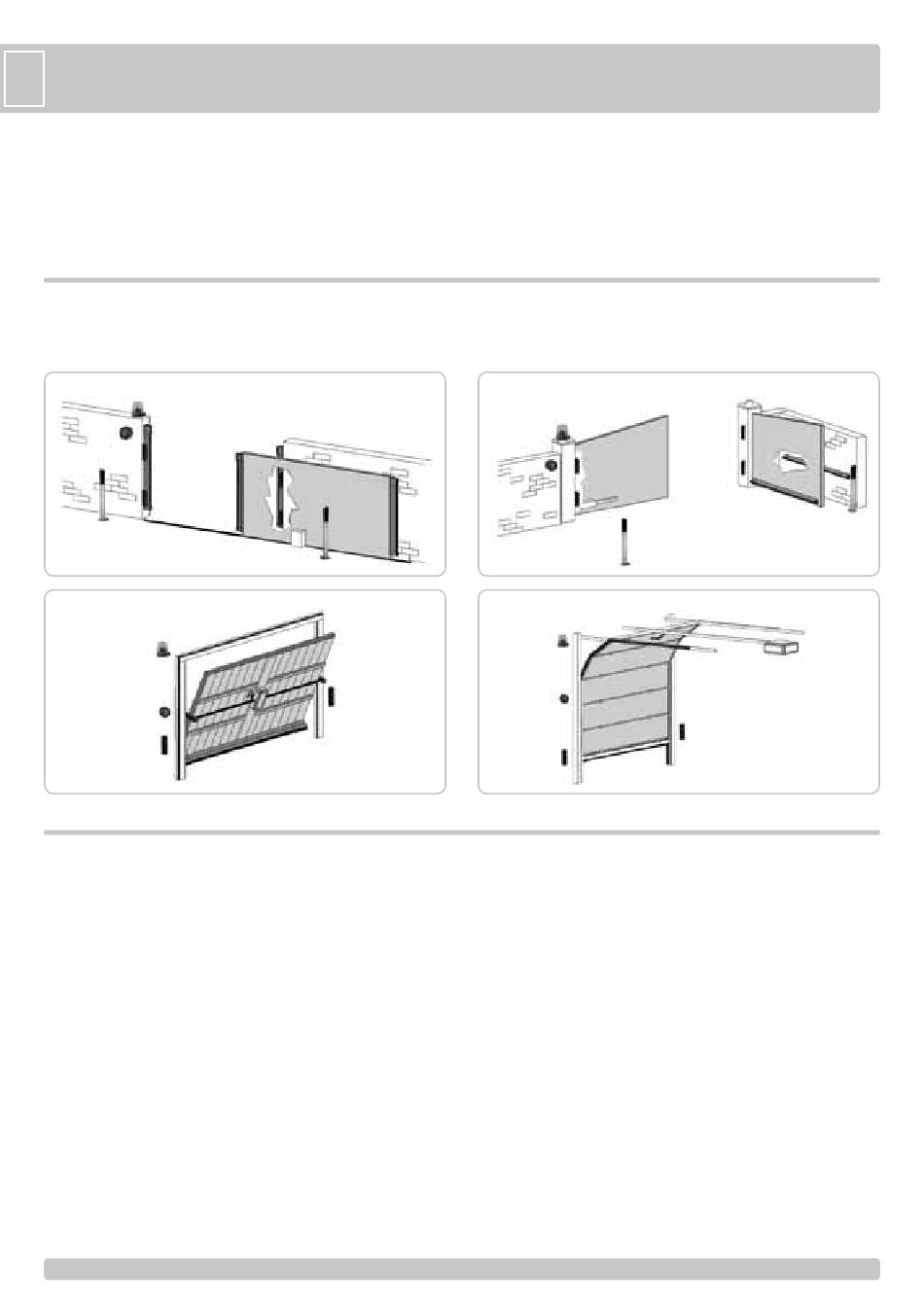

- PREDISPOSITION INSTALLATION
Le système Wi-Fi peut être installé sur différentes typologies d'automation, vous trouverez ci-dessous quelques possibilités.
COULISSANT
BASCULANT
C
- MONTAGE DES DISPOSITIFS DE PROTECTION
PHOTOCELLULES NOVA Wi-Fi
- Fixer les photocellules NOVA Wi-Fi, sur des piliers ou sur des potelets
de support à une hauteur de 40-60 cm environ et à une distance
maximum de 10 cm de la zone de passage piéton ou d'écrasement, ou
tout de suite après l'obstacle dû à une éventuelle pente, et à 20 mètres
maximum du MASTER Wi-Fi.
- Installer le récepteur dans une zone ombragée ou dans une position où
le soleil ne tape pas horizontalement.
- Dans tous les cas, il est vivement recommandé de positionner les
photocellules à la même hauteur, de manière à ce qu'elles soient
parfaitement alignées.
- Se référer au manuel d'installation de l'opérateur et lire la norme
EN12445 pour un positionnement correct des photocellules.
ATTENTION: Lorsque Vous effectuez un changement de position des
dip switch, pressez la touche PROG RX pour 7 fois, de façon à ajourner
l'état des dip switch.
Au terme, les leds bicolores doivent résulter tous éteints.
BATTENT
SECTIONNEL/RIDEAU
BARRES PALPEUSES TOUCH Wi-Fi
- Fixer les barres palpeuses TOUCH Wi-Fi dans les zones de passage ou
d'écrasement à 20 mètres maximum du MASTER Wi-Fi.
CLIGNOTEUR SPARK Wi-Fi
- Fixer le clignoteur SPARK Wi-Fi à 20 mètres maximum du MASTER
Wi-Fi, et de façon à ce qu'il soit visible.
