Datenverbindung
Für die Steuerung per DMX benötigen Sie eine Datenverbindung. Das Gerät
besitzt 5-polige XLR-Verbinder für den DMX-Ein- und –Ausgang.
Die Zahl der Geräte in einer 512-kanaligen DMX Linie ist durch die Zahl der
Kanäle, die jedes Gerät belegt, begrenzt. Für die unabhängige Steuerung
der Geräte muss jedem Gerät ein Adressbereich zugewiesen werden.
Geräten, die sich identisch verhalten sollen, kann der gleiche Adressbereich
zugewiesen werden. Wenn Sie mehr Geräte oder Gruppen unabhängig
steuern wollen und die Grenzen erreicht sind, benötigen Sie zusätzliche
DMX Linien.
Tipps zum Aufbau einer zuverlässigen Datenverbindung
Verwenden Sie abgeschirmte twisted-pair- Kabel, die der Norm RS-485
entsprechen. Mikrophonkabel können die Daten über längere Strecken nicht
zuverlässig übertragen. 24 AWG- Leitungen sind für Entfernungen bis zu
300 m geeignet. Für größere Distanzen müssen dickere Leitungen und /
oder Aufholverstärker eingesetzt werden. Die XLR-Verbinder sind wie folgt

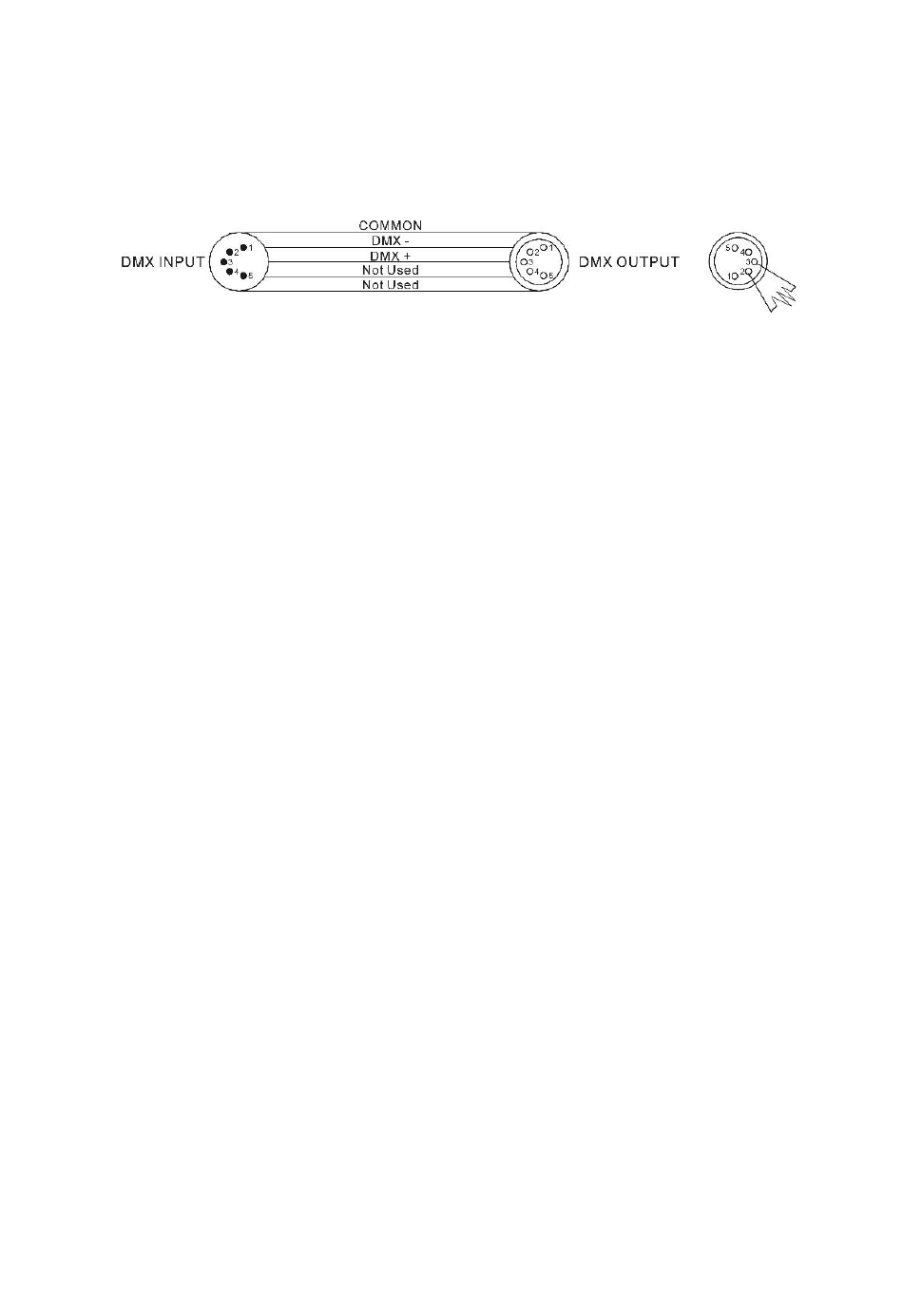

belegt: Pin 1 = Schirm, Pin 2 = Data - (cold), Pin 3 = Data + (hot). Die Pins 4
und 5 der 5-poligen XLR-Verbinder werden für zusätzliche Funktionen nach
DMX 512-A verwendet. Pin 4 = Data 2 - (cold), Pin 5 = Data 2 + (hot).
Eine Datenlinie wird mit einem optisch isolierten Splitter aufgeteilt.
Verwenden Sie einen RDM kompatiblem Splitter, wenn Sie RDM
verwenden.
Schließen Sie die Linie mit einem Abschluss-Stecker am Datenausgang des
letzten Geräts ab. Der Abschluss-Stecker ist ein XLR-Stecker mit einem 120
Ohm / 0,25W- Widerstand zwischen den Pins 2 und 3. Er „saugt" das Signal
auf und verhindert Reflexionen. Bei Verwendung eines Splitters muss jede
Linie abgeschlossen werden.
Anschluss der DMX Datenleitung
1. Schließen Sie den Datenausgang der Steuerung an den Dateneingang
(XLR Stecker) des ersten Gerätes der Linie an.
2. Verbinden Sie den DMX Ausgang des ersten Gerätes mit dem DMX
Eingang des nächsten Gerätes. Schließen Sie die Datenlinie mit einem
Abschluss-Stecker im Datenausgang des letzten Gerätes jeder
Datenlinie ab.
