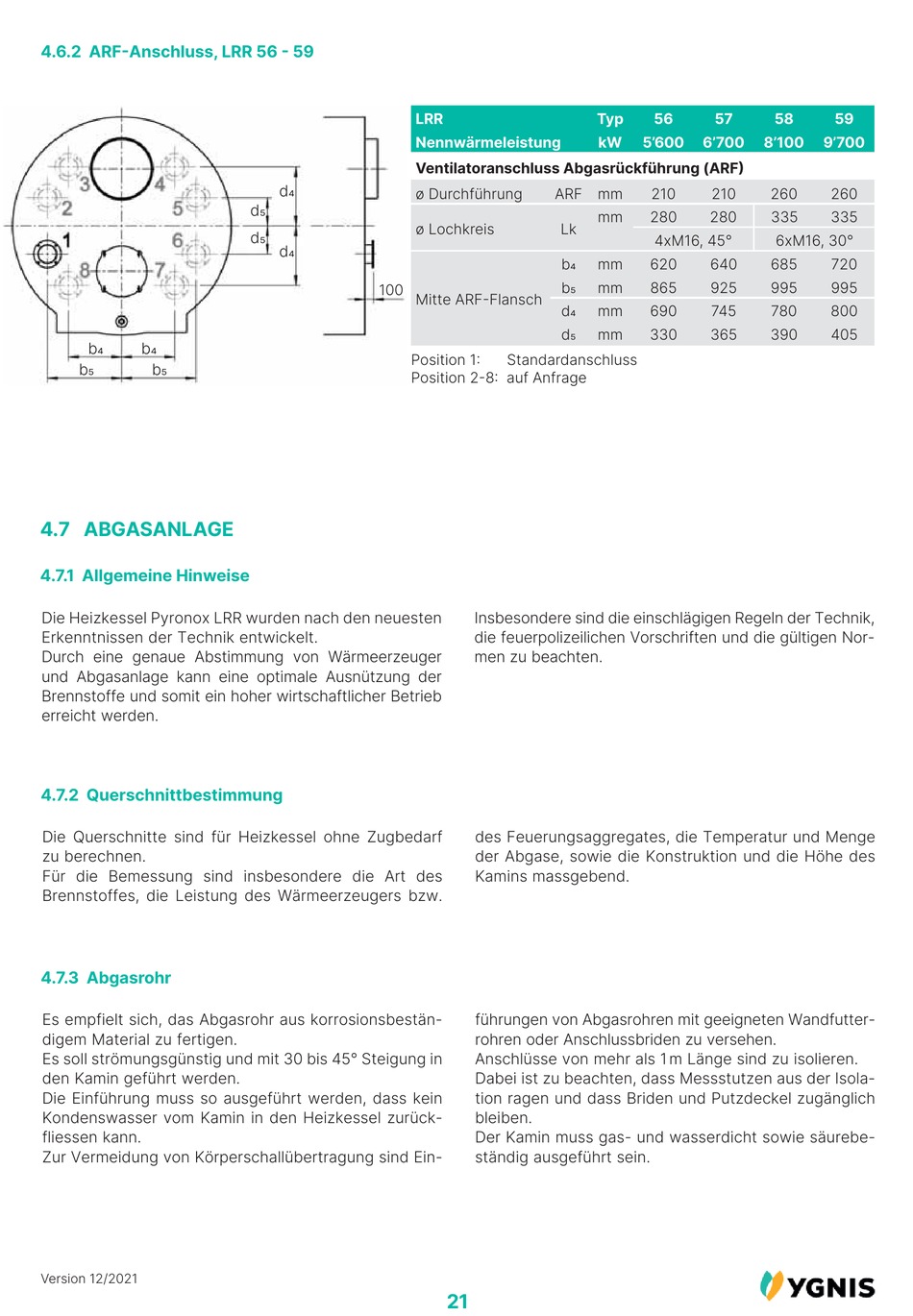

Abgasanlage; Querschnittbestimmung - Ygnis PYRONOX LRR 53 Technische Dokumentation

4.6.2 ARFAnschluss, LRR 56  59
b b
b b

4.7 ABGASANLAGE

4.7.1 Allgemeine Hinweise
Die Heizkessel Pyronox LRR wurden nach den neuesten
Erkenntnissen der Technik entwickelt.
Durch eine genaue Abstimmung von Wärmeerzeuger
und Abgasanlage kann eine optimale Ausnützung der
Brennstoffe und somit ein hoher wirtschaftlicher Betrieb
erreicht werden.

4.7.2 Querschnittbestimmung

Die Querschnitte sind für Heizkessel ohne Zugbedarf
zu berechnen.
Für die Bemessung sind insbesondere die Art des
Brennstoffes, die Leistung des Wärmeerzeugers bzw.
4.7.3 Abgasrohr
Es empfielt sich, das Abgasrohr aus korrosionsbestän-
digem Material zu fertigen.
Es soll strömungsgünstig und mit 30 bis 45° Steigung in
den Kamin geführt werden.
Die Einführung muss so ausgeführt werden, dass kein
Kondenswasser vom Kamin in den Heizkessel zurück-
fliessen kann.
Zur Vermeidung von Körperschallübertragung sind Ein-
Version 12/2021
LRR
Nennwärmeleistung
Ventilatoranschluss Abgasrückführung (ARF
d
ø Durchführung
d
ø Lochkreis
d
d
100
Mitte ARFFlansch
Position 1
Position 28 auf Anfrage
Typ
kW
ARF mm
mm
Lk
b mm
b mm
d mm
d mm
Standardanschluss
Insbesondere sind die einschlägigen Regeln der Technik,
die feuerpolizeilichen Vorschriften und die gültigen Nor-
men zu beachten.
des Feuerungsaggregates, die Temperatur und Menge
der Abgase, sowie die Konstruktion und die Höhe des
Kamins massgebend.
führungen von Abgasrohren mit geeigneten Wandfutter-
rohren oder Anschlussbriden zu versehen.
Anschlüsse von mehr als 1 m Länge sind zu isolieren.
Dabei ist zu beachten, dass Messstutzen aus der Isola-
tion ragen und dass Briden und Putzdeckel zugänglich
bleiben.
Der Kamin muss gas- und wasserdicht sowie säurebe-
ständig ausgeführt sein.
21
56 57 58
5'600 6'700 8'100
210 210 260
280 280 335
4xM16, 45° 6xM16, 30°
620 640 685
865 925 995
690 745 780
330 365 390
59
9'700
260
335
720
995
800
405
