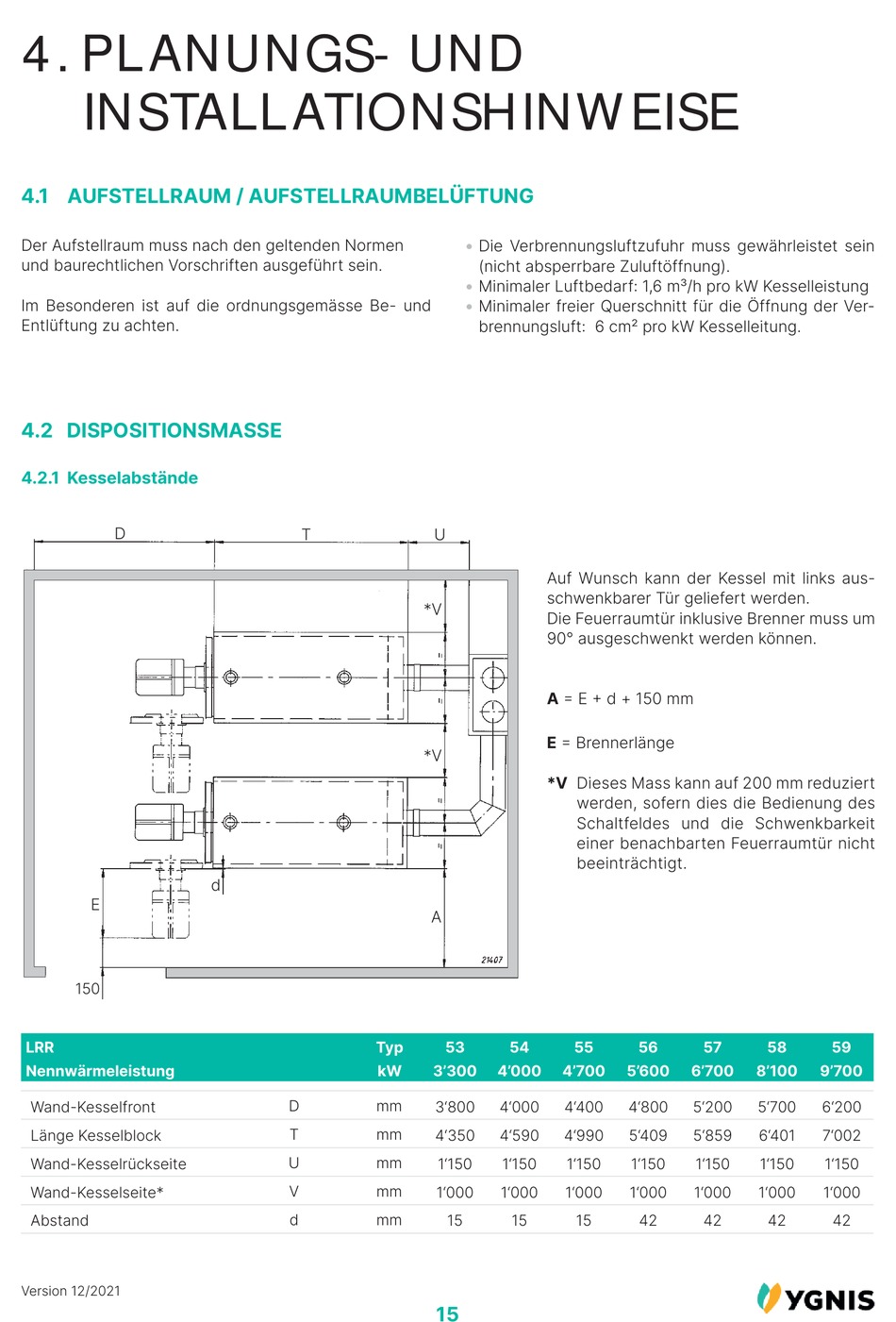

4. PLANUNGS- UND
INSTALLATIONSHINWEISE
4.1 AUFSTELLRAUM / AUFSTELLRAUMBELÜFTUNG
Der Aufstellraum muss nach den geltenden Normen
und baurechtlichen Vorschriften ausgeführt sein.
Im Besonderen ist auf die ordnungsgemässe Be- und
Entlüftung zu achten.
4.2 DISPOSITIONSMASSE
4.2.1 Kesselabstände
D
E
150
LRR
Nennwärmeleistung
Wand-Kesselfront
Länge Kesselblock
Wand-Kesselrückseite
Wand-Kesselseite*
Abstand
Version 12/2021
T
d
Typ
kW
D
mm
T
mm
U
mm
V
mm
d
mm
•
Die Verbrennungsluftzufuhr muss gewährleistet sein
(nicht absperrbare Zuluftöffnung).
•
Minimaler Luftbedarf: 1,6 m³/h pro kW Kesselleistung
•
Minimaler freier Querschnitt für die Öffnung der Ver-
brennungsluft: 6 cm² pro kW Kesselleitung.
U
Auf Wunsch kann der Kessel mit links aus-
schwenkbarer Tür geliefert werden.
*V
Die Feuerraumtür inklusive Brenner muss um
90° ausgeschwenkt werden können.
A E d + 150 mm
E Brennerlänge
*V
*V Dieses Mass kann auf 200 mm reduziert
werden, sofern dies die Bedienung des
Schaltfeldes und die Schwenkbarkeit
einer benachbarten Feuerraumtür nicht
beeinträchtigt.
A
53
54
55
3'300
4'000
4'700
3'800
4'000
4'400
4'350
4'590
4'990
1'150
1'150
1'150
1'000
1'000
1'000
15
15
15
15
56
57
58
5'600
6'700
8'100
4'800
5'200
5'700
5'409
5'859
6'401
1'150
1'150
1'150
1'000
1'000
1'000
42
42
42
59
9'700
6'200
7'002
1'150
1'000
42
