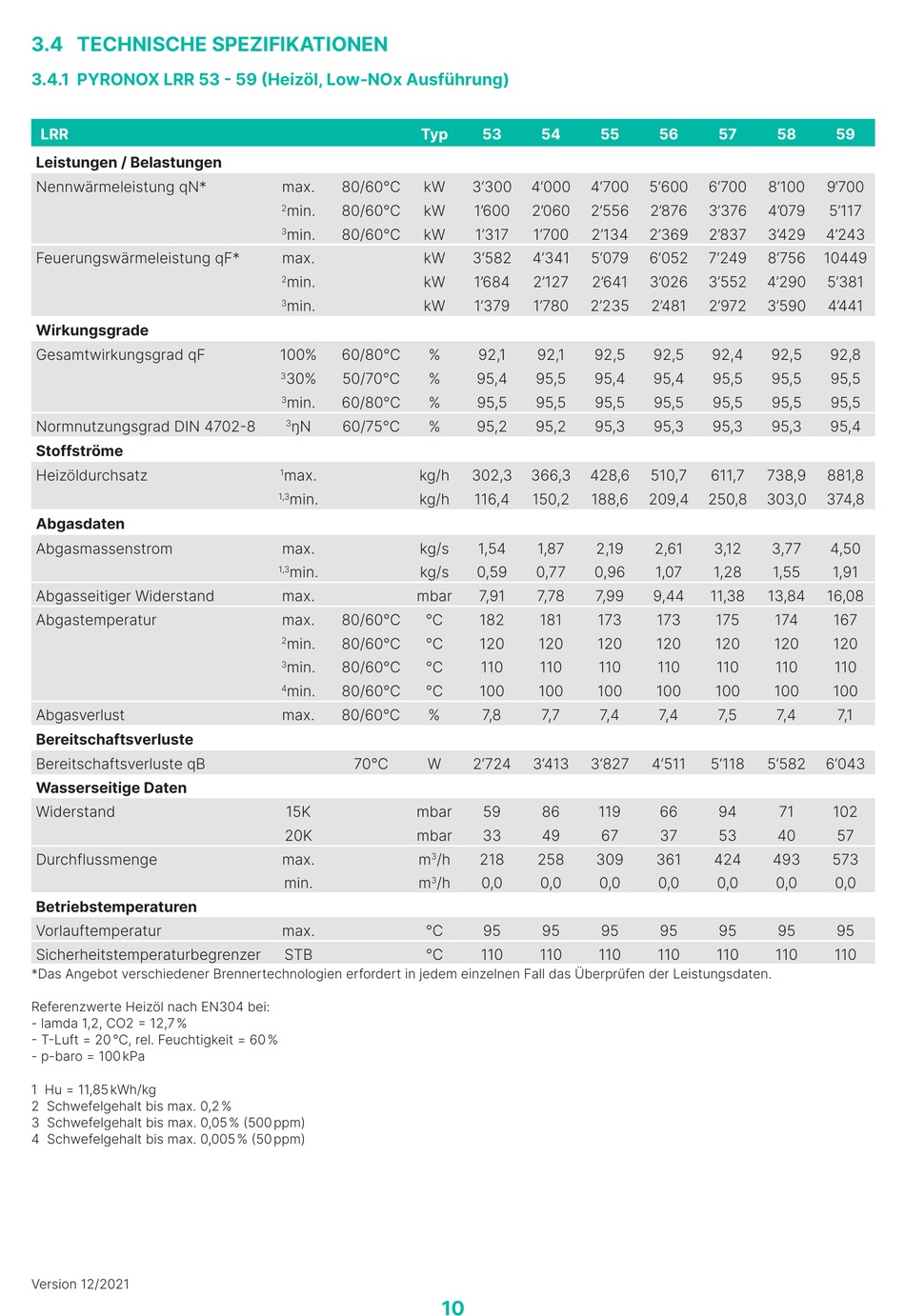

3.4 TECHNISCHE SPEZIFIKATIONEN

3.4.1 PYRONOX LRR 53  59 Heizöl, Low-NOx Ausführung)
LRR
Leistungen / Belastungen
Nennwärmeleistung qN*
Feuerungswärmeleistung qF*
Wirkungsgrade
Gesamtwirkungsgrad qF
Normnutzungsgrad DIN 47028
Stoffströme
Heizöldurchsatz
Abgasdaten
Abgasmassenstrom
Abgasseitiger Widerstand
Abgastemperatur
Abgasverlust
Bereitschaftsverluste
Bereitschaftsverluste qB
Wasserseitige Daten
Widerstand
Durchflussmenge
Betriebstemperaturen
Vorlauftemperatur
Sicherheitstemperaturbegrenzer
*Das Angebot verschiedener Brennertechnologien erfordert in jedem einzelnen Fall das Überprüfen der Leistungsdaten.
Referenzwerte Heizöl nach EN304 bei:
- lamda 1,2, CO2  12,7 %
 TLuft = 20 °C, rel. Feuchtigkeit = 60 %
- p-baro = 100 kPa
1 Hu = 11,85 kWh/kg
2 Schwefelgehalt bis max. 0,2 %
3 Schwefelgehalt bis max. 0,05 % 500 ppm)
4 Schwefelgehalt bis max. 0,005 % 50 ppm)
Version 12/2021
Typ
max. 80/60°C kW
min. 80/60°C kW
2
min. 80/60°C kW
3
max. kW
min. kW
2
min. kW
3
100% 60/80°C %
30% 50/70°C %
3
min. 60/80°C %
3
ŋN 60/75°C %
3
max. kg/h
1
min. kg/h
1,3
max. kg/s
min. kg/s
1,3
max. mbar
max. 80/60°C °C
min. 80/60°C °C
2
min. 80/60°C °C
3
min. 80/60°C °C
4
max. 80/60°C %
70°C W
15K mbar
20K mbar
max. m /h
3
min. m /h
3
max. °C
STB °C
10
53 54 55
3'300 4'000 4'700
1'600 2'060 2'556
1'317 1'700 2'134
3'582 4'341 5'079
1'684 2'127 2'641
1'379 1'780 2'235
92,1 92,1 92,5
95,4 95,5 95,4
95,5 95,5 95,5
95,2 95,2 95,3
302,3 366,3 428,6
116,4 150,2 188,6
1,54 1,87 2,19
0,59 0,77 0,96
7,91 7,78 7,99
182 181 173
120 120 120
110 110 110
100 100 100
7,8 7,7 7,4
2'724 3'413 3'827
59 86 119
33 49 67
218 258 309
0,0 0,0 0,0
95 95 95
110 110 110
56 57 58
5'600 6'700 8'100
2'876 3'376 4'079
2'369 2'837 3' 4 29
6'052 7'249 8'756
3'026 3'552 4'290
2' 4 81 2'972 3'590
92,5 92,4 92,5
95,4 95,5 95,5
95,5 95,5 95,5
95,3 95,3 95,3
510,7 611,7 738,9
209,4 250,8 303,0
2,61 3,12 3,77
1,07 1,28 1,55
9,44 11,38 13,84
173 175 174
120 120 120
110 110 110
100 100 100
7,4 7,5 7,4
4'511 5'118 5'582
66 94 71
37 53 40
361 424 493
0,0 0,0 0,0
95 95 95
110 110 110
10
59
9'700
5'117
4'243
10449
5'381
4' 4 41
92,8
95,5
95,5
95,4
881,8
374,8
4,50
1,91
16,08
167
120
110
100
7,1
6'043
102
57
573
0,0
95
110
