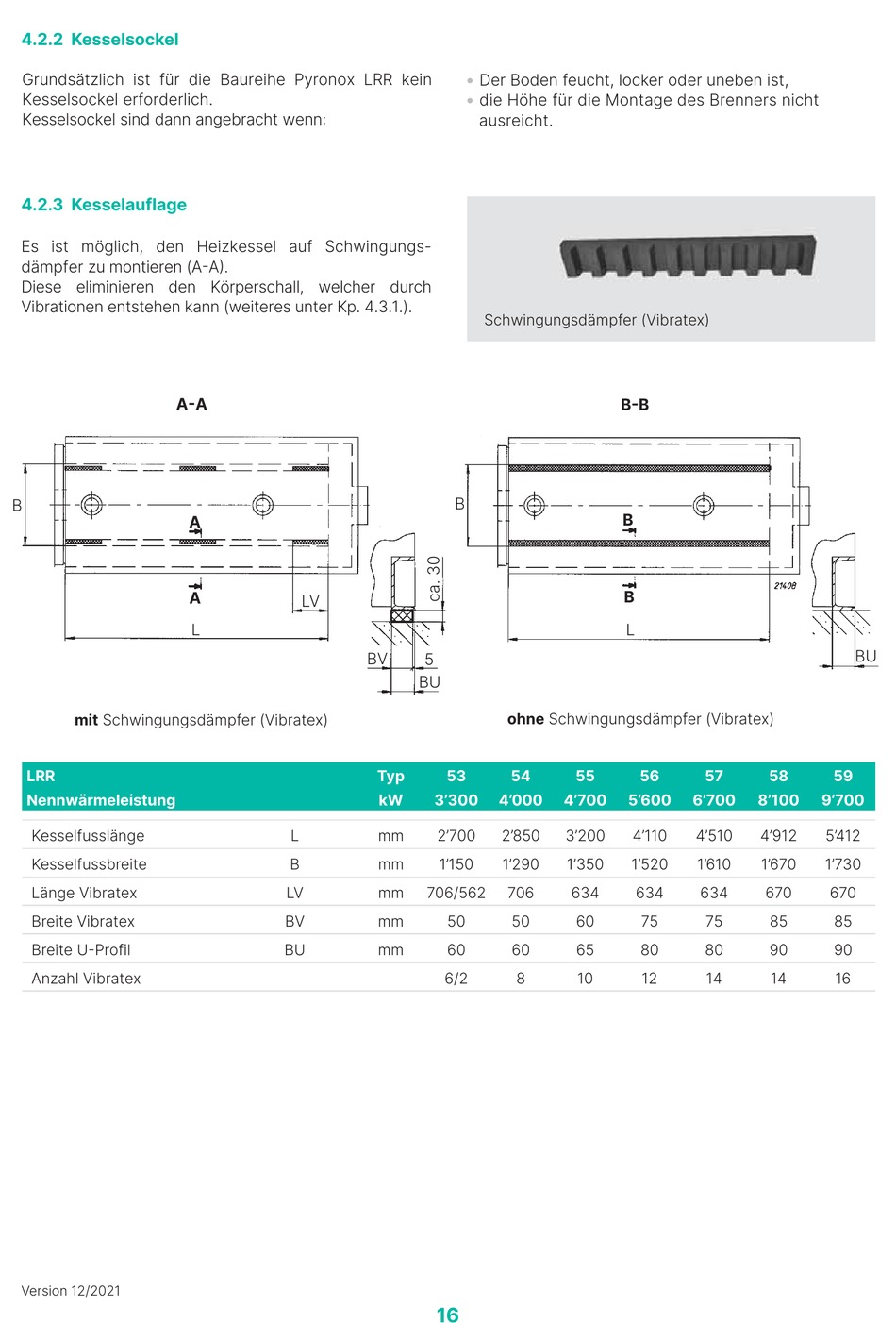

Ygnis PYRONOX LRR 53 Technische Dokumentation Seite 16

4.2.2 Kesselsockel
Grundsätzlich ist für die Baureihe Pyronox LRR kein
Kesselsockel erforderlich.
Kesselsockel sind dann angebracht wenn:
4.2.3 Kesselauflage
Es ist möglich, den Heizkessel auf Schwingungs-
dämpfer zu montieren (AA.
Diese eliminieren den Körperschall, welcher durch
Vibrationen entstehen kann (weiteres unter Kp. 4.3.1.).
AA
B
mit Schwingungsdämpfer (Vibratex)
LRR
Nennwärmeleistung
Kesselfusslänge
Kesselfussbreite
Länge Vibratex
Breite Vibratex
Breite UProfil
Anzahl Vibratex
Version 12/2021
A
A
LV
L
L
B
LV
BV
BU
•
Der Boden feucht, locker oder uneben ist,
• die Höhe für die Montage des Brenners nicht
ausreicht.
Schwingungsdämpfer (Vibratex)
B
BV 5
BU
ohne Schwingungsdämpfer (Vibratex)
Typ 53 54
kW 3'300 4'000
mm 2'700 2'850
mm 1'150 1'290
mm 706/562 706
mm 50 50
mm 60 60
6/2 8
16
BB
B
B
L
55 56 57
4'700 5'600 6'700
3'200 4'110 4'510
1'350 1'520 1'610
634 634 634
60 75 75
65 80 80
10 12 14
BU
58 59
8'100 9'700
4'912 5' 4 12
1'670 1'730
670 670
85 85
90 90
14 16
16
