2.3.1

Verbindungsleitung bei Modellen -N- und -L- (SKD01-T)

Systemkabel SKD01-T:
Außendurchmesser:
Biegeradius:
Datenleitung:
Eigenschaften:
2.3.2

Verbindungsleitung bei Modellen LL (SKDP03-T)

Systemkabel SKDP03-T:
Außendurchmesser:
Biegeradius:
Datenleitung:
Leistungselemente:
Eigenschaften:
Quicklink:
https://www.samcon.eu/fileadmin/documents/de/60-Montage&Installation/SKDP03-T_Datenblatt.pdf
9,10 ± 0,2 mm
10 x D bei Installation, 5 x D
a
4 x 2 x AWG22/1 CAT.6
PUR halogenfrei, flammwidrig, UV-resistent,
chemische Beständigkeit, geschirmt

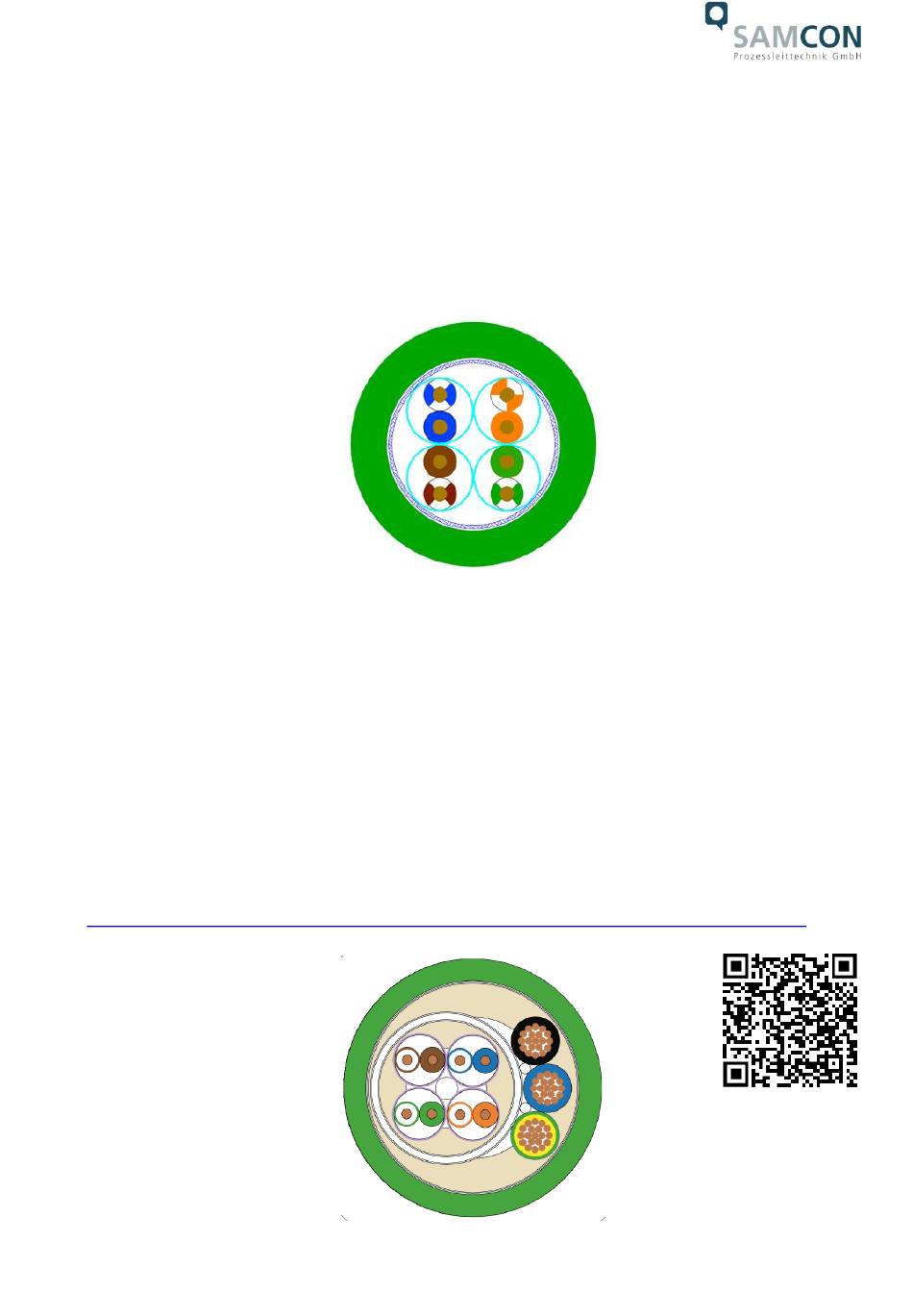

Bild 2-1 Schnittdarstellung SKD01-T

12,40 ± 0,3 mm
8 x D bei Installation, 4 x D
a
4 x 2 x AWG23/1 CAT.6
3G1.5 (BK-BU-GN/YE)
PUR halogenfrei, flammwidrig, UV-resistent,
chemische Beständigkeit, geschirmt

Bild 2-2 Schnittdarstellung SKDP03-T

Doc.-ID: 200128-PT10BA-ES-RoughCam IPQ1785_de_rev.01.docx, Seite 7 von 32
nach Verlegung
a
nach Verlegung
a
