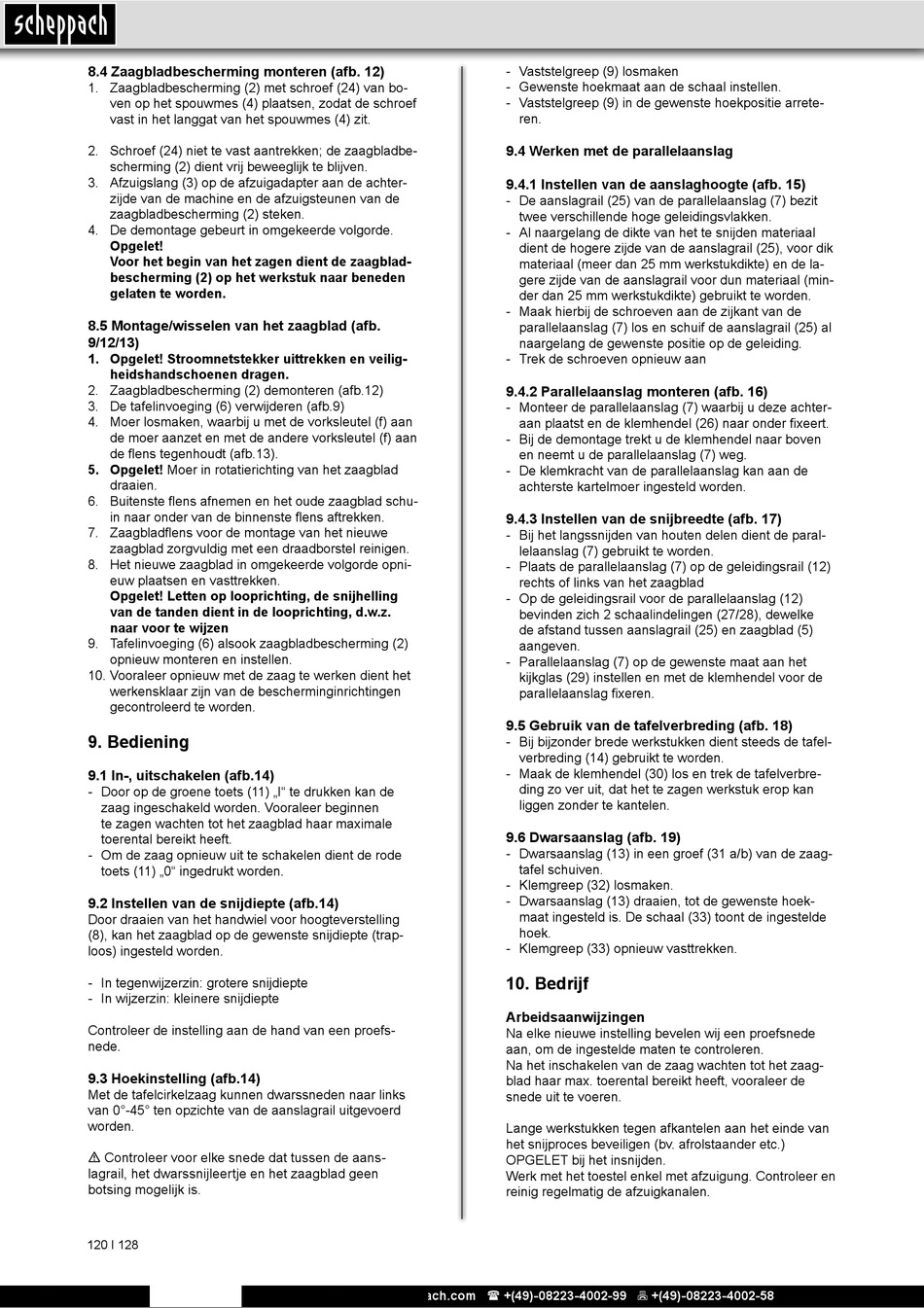

Scheppach HS105 Originalbetriebsanleitung Seite 120

8.4 Zaagbladbescherming monteren (afb. 12)
1. Zaagbladbescherming (2) met schroef (24) van bo-
ven op het spouwmes (4) plaatsen, zodat de schroef
vast in het langgat van het spouwmes (4) zit.
2. Schroef (24) niet te vast aantrekken; de zaagbladbe-
scherming (2) dient vrij beweeglijk te blijven.
3. Afzuigslang (3) op de afzuigadapter aan de achter-
zijde van de machine en de afzuigsteunen van de
zaagbladbescherming (2) steken.
4. De demontage gebeurt in omgekeerde volgorde.
Opgelet!
Voor het begin van het zagen dient de zaagblad-
bescherming (2) op het werkstuk naar beneden
gelaten te worden.
8.5 Montage/wisselen van het zaagblad (afb.
9/12/13)
1. Opgelet! Stroomnetstekker uittrekken en veilig-
heidshandschoenen dragen.
2. Zaagbladbescherming (2) demonteren (afb.12)
3. De tafelinvoeging (6) verwijderen (afb.9)
4. Moer losmaken, waarbij u met de vorksleutel (f) aan
de moer aanzet en met de andere vorksleutel (f) aan
de flens tegenhoudt (afb.13).
5. Opgelet! Moer in rotatierichting van het zaagblad
draaien.
6. Buitenste flens afnemen en het oude zaagblad schu-
in naar onder van de binnenste flens aftrekken.
7. Zaagbladflens voor de montage van het nieuwe
zaagblad zorgvuldig met een draadborstel reinigen.
8. Het nieuwe zaagblad in omgekeerde volgorde opni-
euw plaatsen en vasttrekken.
Opgelet! Letten op looprichting, de snijhelling
van de tanden dient in de looprichting, d.w.z.
naar voor te wijzen
9. Tafelinvoeging (6) alsook zaagbladbescherming (2)
opnieuw monteren en instellen.
10. Vooraleer opnieuw met de zaag te werken dient het
werkensklaar zijn van de bescherminginrichtingen
gecontroleerd te worden.
9. Bediening
9.1 In-, uitschakelen (afb.14)
- Door op de groene toets (11) „I" te drukken kan de
zaag ingeschakeld worden. Vooraleer beginnen
te zagen wachten tot het zaagblad haar maximale
toerental bereikt heeft.
- Om de zaag opnieuw uit te schakelen dient de rode
toets (11) „0" ingedrukt worden.
9.2 Instellen van de snijdiepte (afb.14)
Door draaien van het handwiel voor hoogteverstelling
(8), kan het zaagblad op de gewenste snijdiepte (trap-
loos) ingesteld worden.
- In tegenwijzerzin: grotere snijdiepte
- In wijzerzin: kleinere snijdiepte
Controleer de instelling aan de hand van een proefs-
nede.
9.3 Hoekinstelling (afb.14)
Met de tafelcirkelzaag kunnen dwarssneden naar links
van 0°-45° ten opzichte van de aanslagrail uitgevoerd
worden.
m Controleer voor elke snede dat tussen de aans-
lagrail, het dwarssnijleertje en het zaagblad geen
botsing mogelijk is.
120 І 128
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
- Vaststelgreep (9) losmaken
- Gewenste hoekmaat aan de schaal instellen.
- Vaststelgreep (9) in de gewenste hoekpositie arrete-
ren.
9.4 Werken met de parallelaanslag
9.4.1 Instellen van de aanslaghoogte (afb. 15)
- De aanslagrail (25) van de parallelaanslag (7) bezit
twee verschillende hoge geleidingsvlakken.
- Al naargelang de dikte van het te snijden materiaal
dient de hogere zijde van de aanslagrail (25), voor dik
materiaal (meer dan 25 mm werkstukdikte) en de la-
gere zijde van de aanslagrail voor dun materiaal (min-
der dan 25 mm werkstukdikte) gebruikt te worden.
- Maak hierbij de schroeven aan de zijkant van de
parallelaanslag (7) los en schuif de aanslagrail (25) al
naargelang de gewenste positie op de geleiding.
- Trek de schroeven opnieuw aan
9.4.2 Parallelaanslag monteren (afb. 16)
- Monteer de parallelaanslag (7) waarbij u deze achter-
aan plaatst en de klemhendel (26) naar onder fixeert.
- Bij de demontage trekt u de klemhendel naar boven
en neemt u de parallelaanslag (7) weg.
- De klemkracht van de parallelaanslag kan aan de
achterste kartelmoer ingesteld worden.
9.4.3 Instellen van de snijbreedte (afb. 17)
- Bij het langssnijden van houten delen dient de paral-
lelaanslag (7) gebruikt te worden.
- Plaats de parallelaanslag (7) op de geleidingsrail (12)
rechts of links van het zaagblad
- Op de geleidingsrail voor de parallelaanslag (12)
bevinden zich 2 schaalindelingen (27/28), dewelke
de afstand tussen aanslagrail (25) en zaagblad (5)
aangeven.
- Parallelaanslag (7) op de gewenste maat aan het
kijkglas (29) instellen en met de klemhendel voor de
parallelaanslag fixeren.
9.5 Gebruik van de tafelverbreding (afb. 18)
- Bij bijzonder brede werkstukken dient steeds de tafel-
verbreding (14) gebruikt te worden.
- Maak de klemhendel (30) los en trek de tafelverbre-
ding zo ver uit, dat het te zagen werkstuk erop kan
liggen zonder te kantelen.
9.6 Dwarsaanslag (afb. 19)
- Dwarsaanslag (13) in een groef (31 a/b) van de zaag-
tafel schuiven.
- Klemgreep (32) losmaken.
- Dwarsaanslag (13) draaien, tot de gewenste hoek-
maat ingesteld is. De schaal (33) toont de ingestelde
hoek.
- Klemgreep (33) opnieuw vasttrekken.
10. Bedrijf
Arbeidsaanwijzingen
Na elke nieuwe instelling bevelen wij een proefsnede
aan, om de ingestelde maten te controleren.
Na het inschakelen van de zaag wachten tot het zaag-
blad haar max. toerental bereikt heeft, vooraleer de
snede uit te voeren.
Lange werkstukken tegen afkantelen aan het einde van
het snijproces beveiligen (bv. afrolstaander etc.)
OPGELET bij het insnijden.
Werk met het toestel enkel met afzuigung. Controleer en
reinig regelmatig de afzuigkanalen.
