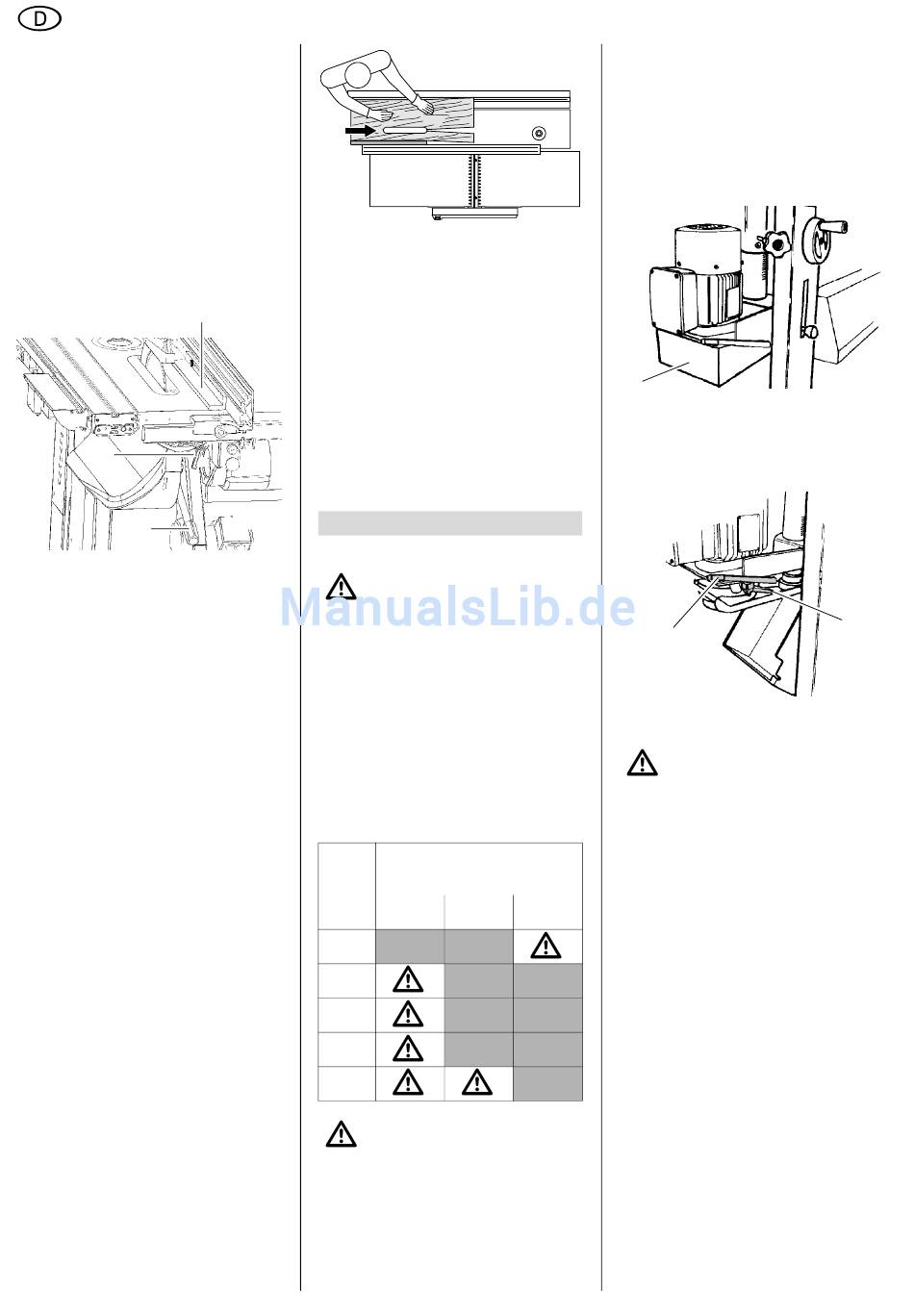

DEUTSCH
Einzugsgefahr!
− Verwenden Sie eine Zuführhilfe
(Schiebestock), wenn Sie kleinere
Werkstücke sägen wollen.
− Schneiden Sie niemals Werkstü-
cke, an denen sich Seile, Schnüre,
Bänder, Kabel oder Drähte befinden
oder die solche Materialien enthal-
ten.
8.3

Bedienung

1. Schnittwinkel einstellen:
− Klemmhebel (52) lösen.
52
54
− Gewünschten
durch Schwenken der Sägeein-
heit einstellen.
− Klemmhebel (52) festziehen, um
den Winkel zu fixieren.
Achtung!
Bei schräggestelltem Sägeblatt
muss der Zusatzanschlag
benutzt werden.
2. Schnitthöhe einstellen:
− Schwenkhebel (54) gegen den Uhr-
zeigersinn drehen.
− Gewünschte
Schnitthöhe
Heben oder Senken des Schwenk-
hebels einstellen – der Abstand zwi-
schen dem Werkstück und der vor-
deren Unterkante der Spanhaube
darf maximal 2 mm betragen.
− Schwenkhebel (54) im Uhrzeiger-
sinn drehen, um die Höheneinstel-
lung zu fixieren.
3. Gegebenenfalls Anschlag, Schiebe-
schlitten oder Tischverlängerung
benutzen.
4. Betriebsarten-Wahlschalter
Betrieb als Tischkreissäge stellen.
5. Motor einschalten.
6. Richtige Arbeitsposition einnehmen.
10
7. Werkstück in einem Arbeitsgang
durchsägen.
8. Maschine ausschalten und Span-
haube vollständig absenken, wenn
nicht unmittelbar weitergearbeitet
53
werden soll.
Tipps & Tricks
•
Bei langen Werkstücken, vor und
hinter
benutzen.
•
Zum rationellen Sägen gleich langer
Abschnitte, Längenanschlag ver-
wenden.
9. Betrieb als Tischfräse
9.1

Einrichten

Schnittwinkel
Gefahr!
Vor
Maschine:
− Maschine ausschalten.
− Netzstecker ziehen.
− Warten bis die Maschine still-
(53)
steht.
Achtung!
Beim Betrieb als Tischfräse
muss die Drehzahl der Frässpindel
passend zum Durchmesser des Fräs-
durch werkzeuges eingestellt werden:
Schnittgeschindigkeit in m/s
Werk
zeug
∅
180
160
140
auf
120
100
Gefahr!
Bei
besteht erhöhte Gefahr durch Rück-
schlag des Werkstücks bzw. Bruch
des Werkzeugs.
Die Drehzahl wird durch Umlegen eines
Riemens eingestellt:
der Säge Rollenständer
dem Einrichten
Frässpindel-
–1
drehzahl (min )
4300 6750 8500
40 m/s 64 m/s
57 m/s 71 m/s
50 m/s 63 m/s
43 m/s 54 m/s
45 m/s
diesen Kombinationen
•
obere Riemenscheiben:
Frässpindeldrehzahl 8500 min
•
mittlere Riemenscheiben:
Frässpindeldrehzahl 6750 min
•
untere Riemenscheiben:
Frässpindeldrehzahl 4300 min
1. Verkleidung des Fräsantriebs öffnen
(Haube (55) nach unten drücken).
55
2. Klemmhebel (56) lösen und Rie-
men entspannen, indem der Hebel
(57) Richtung Frässpindel gedrückt
wird.
der
57
3. Riemen auf die gewünschten Rie-
menscheiben legen.
Gefahr!
Der Riemen muss stets auf den
Riemenscheiben der gleichen Höhe
laufen.
4. Riemen spannen, indem der Hebel
(57) nach vorn gezogen wird.
5. Einstellung mit dem Klemmhebel
(56) fixieren.
6. Haube schließen. Die eingestelle
Drehzahl wird außen auf der Haube
angezeigt.
Arbeitsbereich vorbereiten
Stellen Sie sicher, dass alle nicht benö-
tigten Elemente aus dem Arbeitsbereich
entfernt sind:
1. Sägeblatt und Spanhaube vollstän-
dig versenkt und mit Tischeinlage
abgedeckt?
2. Werkstückanschlag abgebaut?
3. Futter für Langloch-Fräsbohrer an
der Hobelmesserwelle abgedeckt?
Fräswerkzeug montieren
1. Abdeckscheibe und Einlegeringe
herausnehmen.
-1
-1
-1
56
