WICHTIG
Schäden durch zu tief eingestellte Seiten-
leitbleche
Stellen Sie die Seitenleitbleche auf einen
Abstand zum Boden von mindestens 30
mm ein.
1. Maschine leicht anheben.
2. Schrauben an den Seitenleitblechen lösen.
3. Höhe und Längenabstand der Seitenleitbleche
anpassen.
4. Schrauben festziehen.
5. Einstellung beim Einsatz der Maschine prüfen.

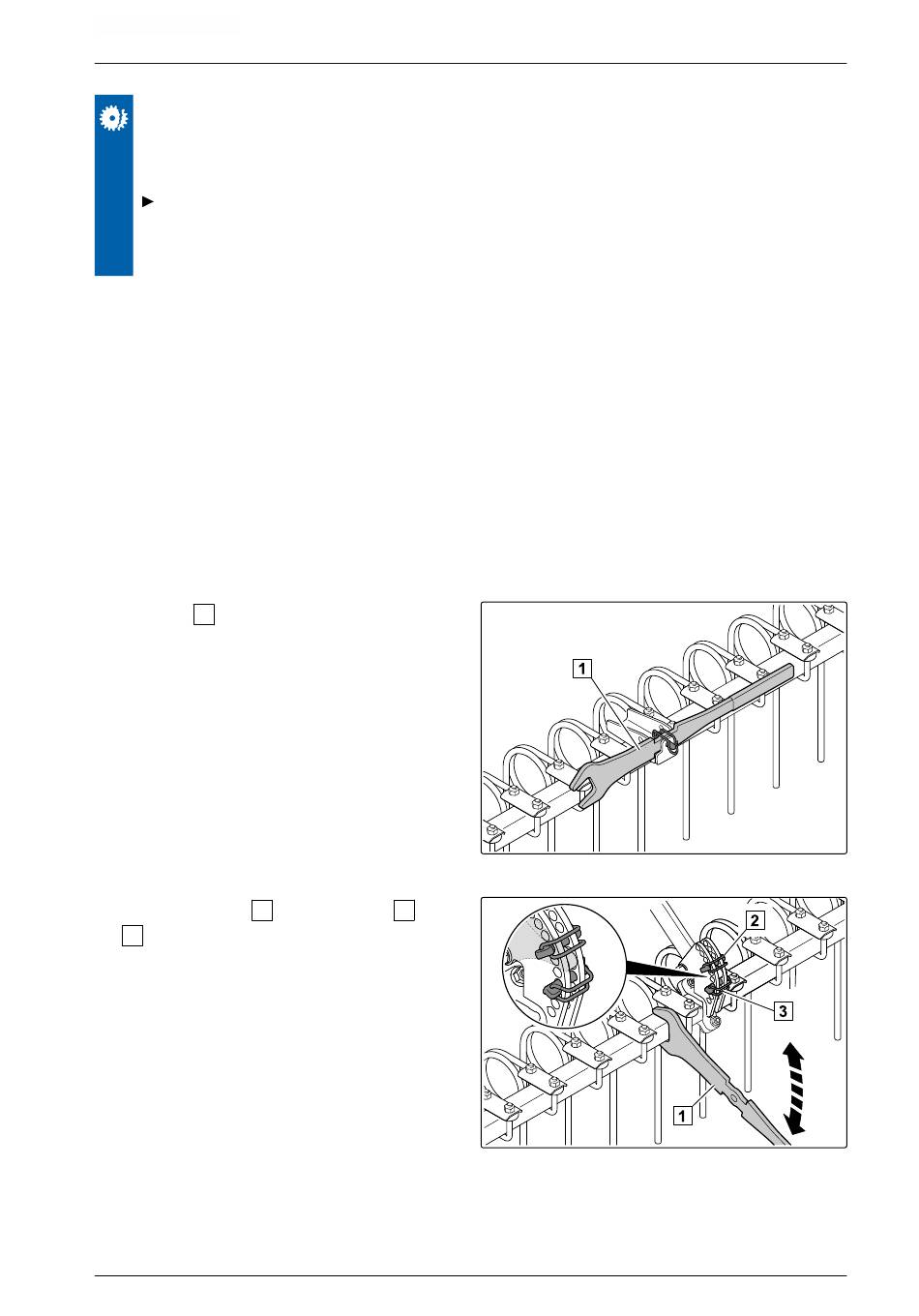

6.3.2.5 Nachläufer einstellen
1. Stellhebel 1 aus der Halterung nehmen.
2. Mit dem Stellhebel 1 die Klappstecker 2 und
3 entlasten.
3. Klappstecker an der linken und rechten Verstell-
einheit herausnehmen.
4. Nachläufer mit dem Stellhebel auf die gewünsch-
te Höhe einstellen.
5. Nachläufer in der gewünschten Stellung mit den
Klappsteckern sichern.
