Blutbankzentrifuge Sigma 8KBS
6 Betrieb
→
6.2.2 Einsetzen von Rotoren und Zubehör
WARNUNG
→
6.2.2.1

Einsetzen eines Rotors

1 Befestigungszapfen
mit Innensechskant
2 Kegel
VORSICHT
34 / 123
Alle Rotoren für diese Zentrifuge haben eine Masse von mehr als 18 kg.
•
Rotoren grundsätzlich mit einer Hebevorrichtung oder einer
geeigneten Anzahl von Personen bewegen.
•
Zentrifugendeckel mit der Deckeltaste öffnen.

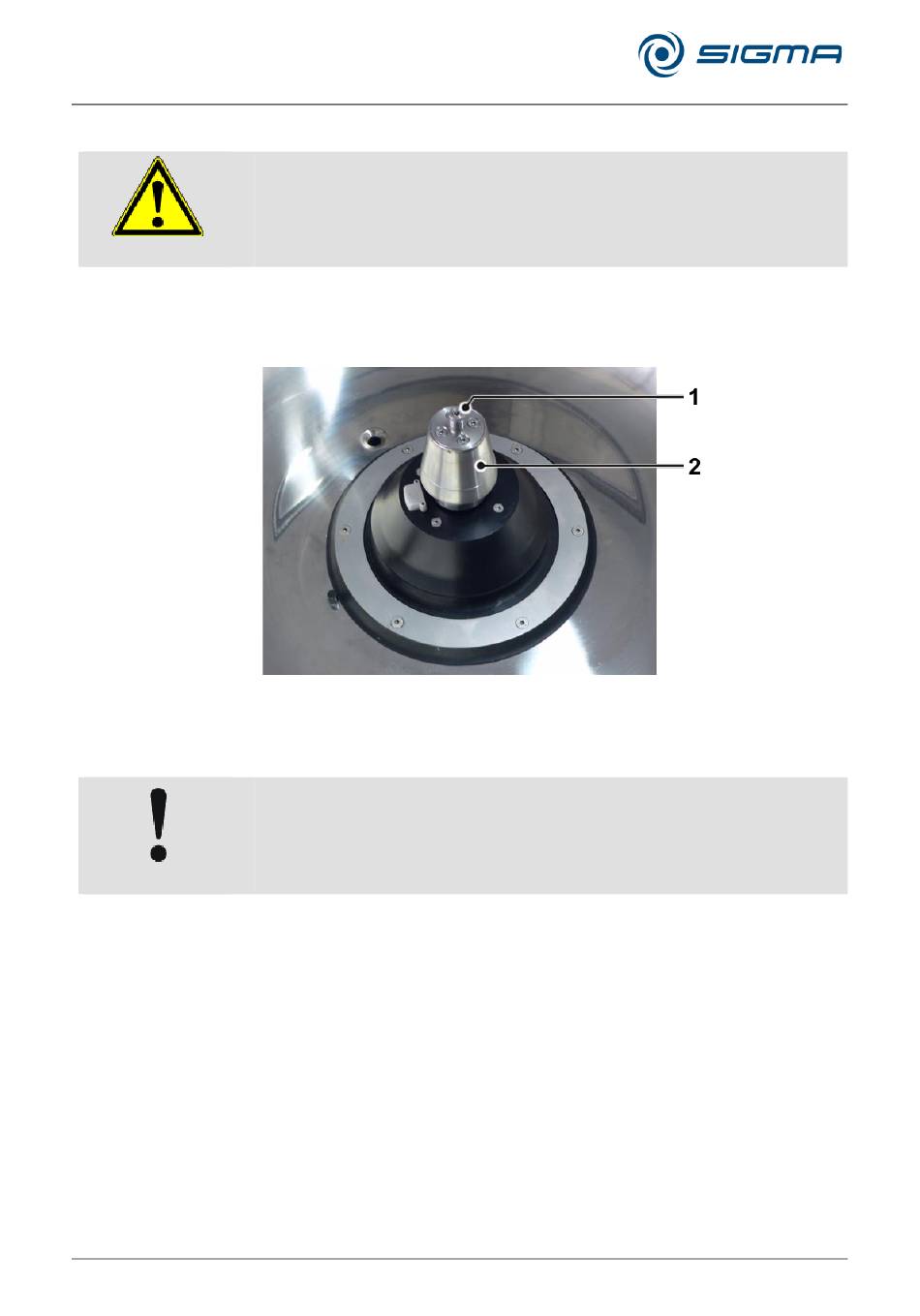

Abb. 11: Motorwelle
•
Rotor vorsichtig von oben senkrecht auf den Kegel der Motorwelle
(siehe Abb. oben, Pos. 2) aufsetzen.
Wird der Rotor verkantet oder mit zu hoher Geschwindigkeit auf den
Befestigungszapfen des Kegels aufgesetzt, kann das Gewinde des
Zapfens beschädigt werden. Eine korrekte Befestigung des Rotors ist
dann nicht mehr möglich.
•
Den mitgelieferten Innensechskantschlüssel (Best.-Nr. 930 050) in den
Innensechskant des Befestigungszapfens der Motorwelle stecken und
mit zwei Fingern festhalten ("Zwei-Finger-Prinzip", siehe folgende
Abbildung). Gleichzeitig den Rotorbefestigungsschlüssel SW 17/19
(Best.-Nr. 930 018) an den abgeflachten Seiten der Rotornabe
ansetzen und die Nabe im Uhrzeigersinn drehen, bis der Innensechs-
kantschlüssel nicht mehr mit zwei Fingern gehalten werden kann.
