Tabliczka Znamionowa - Danfoss Optyma Plus OP-MPS Anleitung

Instrukcje
Załącznik A
Dane techniczne (Polski)

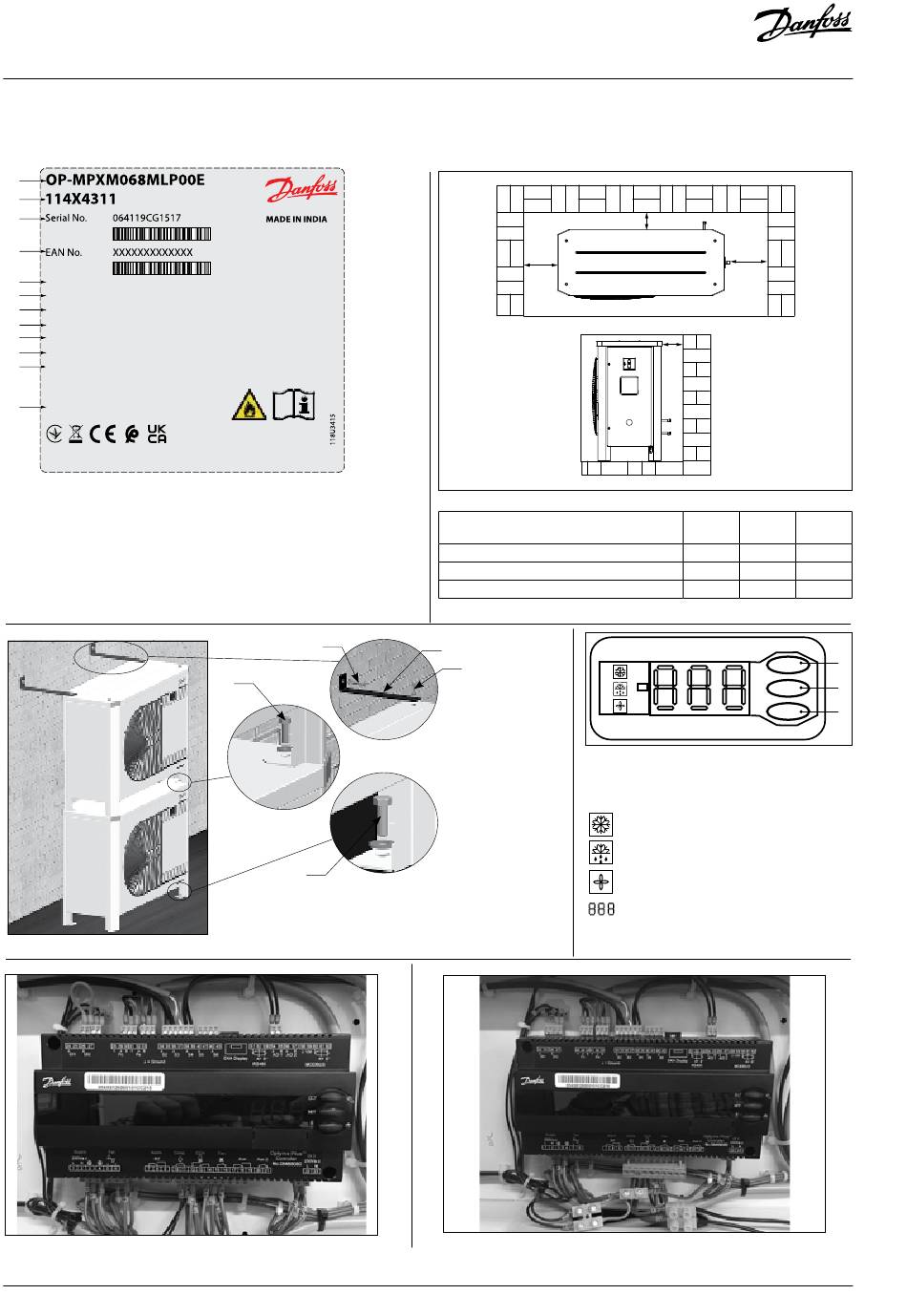

Tabliczka znamionowa

A
B
C
D
E
Fluid Group 1 & 2
F
PED Category II
G
Application MBP
H
PS -1/32 bar
HP
I
PS -1/21.5 bar
LP
J
PT 32 bar
K
TS -30/ 63 C o
HP Switch Pressure 31 bar
Year of Mfg. 2021
L
PRV Setting 34.5 bar
089
Only for Norway 0045 0879
Address - Danfoss Ltd., 22 Wycombe End, HP9 1NB, GB
Імпортер:ТОВ з іі "Данфосс ТОВ" 04080, Київ 80, п/с 168, Україна
* Dokładne wartości znajdują się na tabliczce znamionowej agregatu
A: Model
B: Numer katalogowy
C: Numer seryjny i kod kreskowy
D: Numer EAN
E: Czynnik chłodniczy
F: Kategoria PED
G: Zastosowanie, Stopień ochrony
Rysunek 2: Montaż spiętrzony
Rysunek 4: Normalne okablowanie
70 | AN37261897352601-010301 - 118A2177C
IP54
Voltage 400V~3N~50Hz
LRA 60 A
MCC 14 A
RLA 8.3 A
A2L
Refrigerant
Danfoss A/S, 6430 Nordborg, Denmark
H: Maksymalne dopuszczalne ciśnienie
(strona HP)
I: Maksymalne dopuszczalne ciśnienie
(strona LP)
J: Ciśnienie próbne
K: Maksymalna dopuszczalna tempera-
tura projektowa
L: Nastawa zaworu bezpieczeństwa
PRV
V
U
V
T: Wsporniki montażowe do montażu spiętrzonego
(nie znajdują się w zestawie)
U: Śruby M8 do montażu spiętrzonego (w zestawie)
V: Śruby mocujące (nie znajdują się w zestawie)
W
Rysunek 1: Minimalne odległości montażowe
Agregat
Obudowa 1 (nr kat. 114X31-- lub 114X41--)
Obudowa 2 (nr kat. 114X32-- lub 114X42--)
Obudowa 3 (nr kat. 114x33-- lub 114x43--)
T
U
Rysunek 3: Wyświetlacz sterownika elektronicznego
A: Przycisk góra/menu
B: Wybór / Potwierdź
C: Przycisk dół
Rysunek 5: Okablowanie tymczasowe
X
Y
X
W X
[mm] [mm]
250 550
250 650
250 760
Sprężarka pracuje
Grzałka karteru włączona
Wentylator pracuje
Wartość temperatury dla ciśnienia
ssania. Nacisnąć dolny przycisk, aby
przełączyć na wartość temperatury
dla ciśnienia skraplania
© Danfoss | Climate Solutions | 2022.02
Y
[mm]
460
530
580
A
B
C
