Annexe – A
Données techniques (Français)

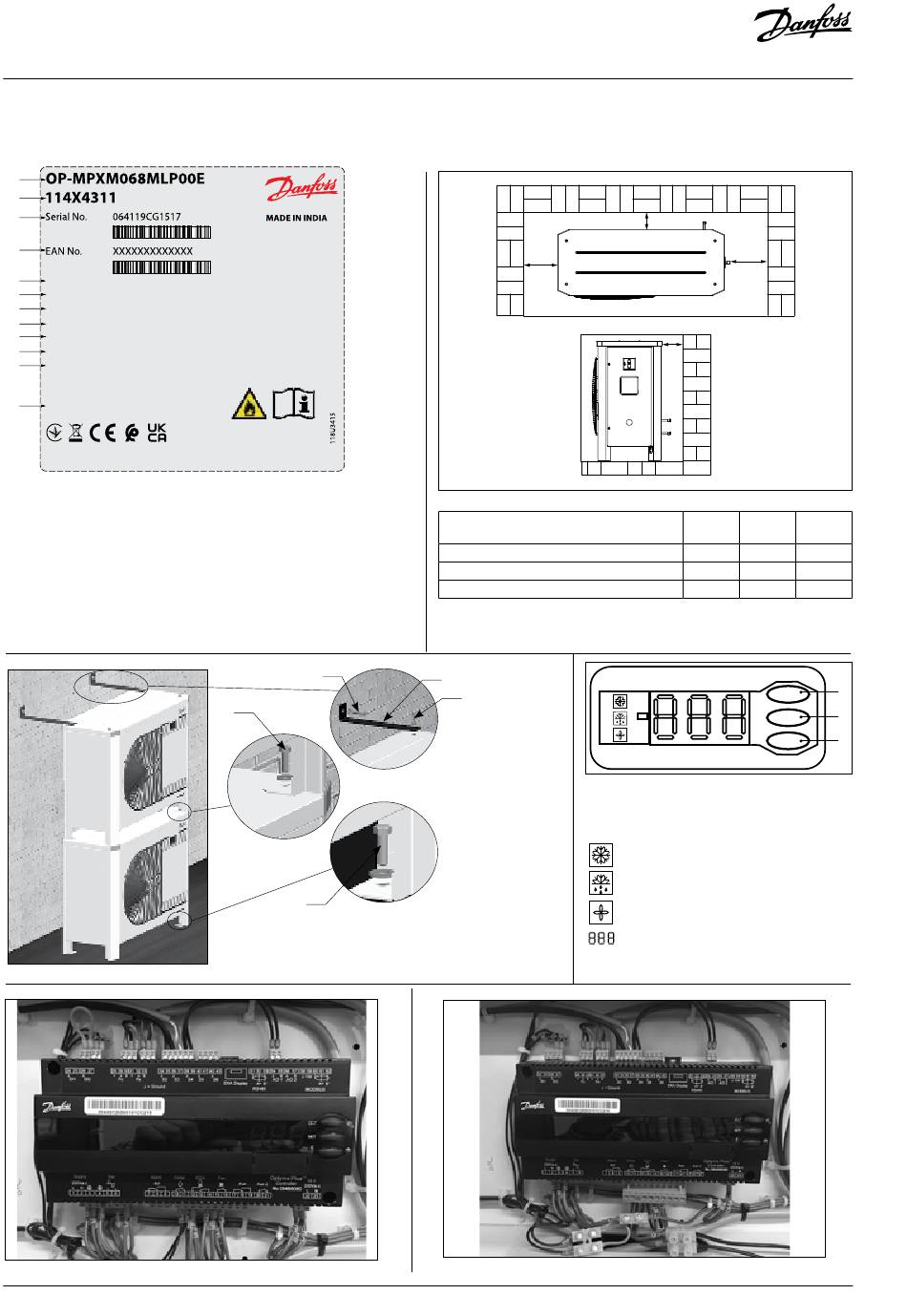

Plaque signalétique
A
B
C
D
E
Fluid Group 1 & 2
F
PED Category II
G
Application MBP
H
PS -1/32 bar
HP
I
PS -1/21.5 bar
LP
J
32 bar
PT
K o
TS -30/ 63 C
HP Switch Pressure 31 bar
Year of Mfg. 2021
L
PRV Setting 34.5 bar
089
Only for Norway 0045 0879
Address - Danfoss Ltd., 22 Wycombe End, HP9 1NB, GB
Імпортер:ТОВ з іі "Данфосс ТОВ" 04080, Київ 80, п/с 168, Україна
* Pour connaître les valeurs exactes, reportez-vous à la plaque
signalétique du groupe
A: Modèle
B: Nº de code
C:
Nº de série et code-barres
D: numéro EAN
E: Réfrigérant
F: Catégorie PED
G: Application, Indice de protection
H: Pression maximale admissible
(côté HP)
Illustration 2 : Montage superposé
Illustration 4 : Câblage normal
60 | AN37261897352601-010301 - 118A2177C
IP54
Voltage 400V~3N~50Hz
LRA 60 A
MCC 14 A
RLA 8.3 A
A2L
Refrigerant
Danfoss A/S, 6430 Nordborg, Denmark
I : Pression maximale admissible
(côté BP)
J : pression d'essai
K : Température de conception maxi-
male autorisée
L : pression de consigne de la sou-
pape de sécurité
V
U
V
T : Consoles de montage pour montage superposé
(non fournies)
U : Boulons M8 pour montage superposé (fournis)
V : Boulons de montage (non fournis)
W
Illustration 1 : Distances de montage minimales
Unité
Boîtier 1 (nº de code 114X31-- ou 114X41--)
Boîtier 2 (nº de code 114X32-- ou 114X42--)
Boîtier 3 (nº de code 114x33-- ou 114x43--)
T
U
Illustration 3 : Affichage du régulateur électronique
A : Bouton défilement vers le Haut/Menu
B : Sélectionner / Confirmer
C : Bouton défilement vers le Bas
Illustration 5 : Câblage temporaire
X
Y
X
W X
[mm] [mm]
250 550
250 650
250 760
Compresseur en fonctionnement
Résistance de carter activée
Ventilateur actif.
Valeur de température pour la pression
d'aspiration. Appuyez sur le bouton inférieur
pour passer à la valeur de la température
pour la pression de condensation.
© Danfoss | Climate Solutions | 2022.02
Y
[mm]
460
530
580
A
B
C
