Istruzioni
• Assicurarsi che l'alimentazione non possa essere
attivata durante l'installazione.
• Tutti i componenti elettrici devono essere
selezionati in base alle norme EN60335-1,
EN60204 o alle normative locali applicabili
e ai requisiti dell'unità.
• Consultare lo schema elettrico per i dettagli relativi
ai collegamenti elettrici.
• Tutti i componenti elettrici devono essere
qualificati per l'uso con refrigeranti A2L e
"nessuna fonte di accensione".
• Assicurarsi che l'alimentazione
alle caratteristiche dell'unità e che sia stabile
(tolleranza tensione consentita ±10% e tolleranza
frequenza consentita ±2,5 Hz).
• I cavi di alimentazione devono essere conformi
ai dati dell'unità per quanto riguarda tensione,
corrente e condizioni ambientali. Fare riferimento
alla targhetta per informazioni su tensione e
corrente.
• Proteggere il cavo di alimentazione elettrica
e garantire una corretta messa a terra.
• Effettuare il collegamento
in base agli standard locali e ai requisiti legali.
• L'unità è dotata di un regolatore elettronico.
Fare riferimento al manuale 118U3808 per
i dettagli.
• L'unità è dotata di un interruttore principale con
protezione da sovraccarico e da cortocircuito.
La protezione da sovraccarico è preimpostata in
fabbrica, ma si consiglia di controllare il valore
prima di mettere in funzione l'unità. Il valore
della protezione da sovraccarico è reperibile nello
schema elettrico ubicato sullo sportello anteriore
dell'unità.
• L'unità è dotata di pressostati di alta e bassa
pressione che interrompono
l'alimentazione al compressore in caso di
attivazione. I parametri per
dell'alimentazione in caso di attivazione dei
pressostati sono preimpostati nel regolatore,
adattato al compressore installato nell'unità.
• I modelli versione P02 (OP-xxxxxxxxxP02E) sono
dotati di scheda elettronica per il funzionamento
della valvola di espansione elettronica per
l'iniezione di liquido (Modulo B Plus). Fare
riferimento alla sezione "Guida utente del modulo
B Plus" del presente manuale.
• La frequenza di avvio dell'unità condensatrice
Optyma™ Plus deve essere
i compressori alternativi.
- Senza condensatore di avviamento massimo
5 avviamenti all'ora.
- Con condensatore di avviamento massimo
10 avviamenti all'ora.
8 – Protezione
Lo sportello della centralina elettrica
deve essere chiuso prima del
collegamento all'alimentazione.
La temperatura del tubo di scarico
raggiunge i 120 °C durante il
funzionamento dell'unità.
Si consiglia di installare la valvola
PRV all'interno dell'unità e di
rilasciare il refrigerante direttamente
nell'atmosfera.
L'unità è dotata di ricevitore per liquidi con adattatore
provvisto di attacco NPT da 3/8". L'installatore/utente
finale può selezionare diverse opzioni, come indicato
nella norma EN378-2: 2016 Articolo § 6.2.2.3
• L'unità/impianto su cui è integrata/montata l'unità
condensatrice deve essere conforme alla direttiva
sulle apparecchiature a pressione (PED).
• Prestare attenzione ai componenti estremamente
caldi o freddi.
• Prestare attenzione ai
28 | AN37261897352601-010301 - 118A2177C
in movimento. Scollegare l'alimentazione durante
la manutenzione.
• Come da regolamento UE sui gas fluorurati, R1234yf,
R454C e R455A sono considerati refrigeranti A2L.
Le unità Optyma™ Plus sono idonee per R1234yf,
R454C e R455A. Adottare tutte le precauzioni
e le misure di sicurezza necessarie prima
e dopo l'installazione.
• Tutti i componenti devono essere compatibili con
i refrigeranti specificati in base ai codici delle unità
condensatrici Optyma™ Plus. Fare riferimento
corrisponda all'Allegato A
• Per evitare l'arco elettrico tra i pin del connettore
ermetico,
non eseguire test elettrici di tale resistenza
dielettrica mentre il sistema di refrigerazione
è sotto vuoto.
• Le unità condensatrici Optyma™ Plus sono
dotate di pre-ventilazione, tramite ventilatore del
condensatore, prima dell'avvio del compressore
(30 secondi).

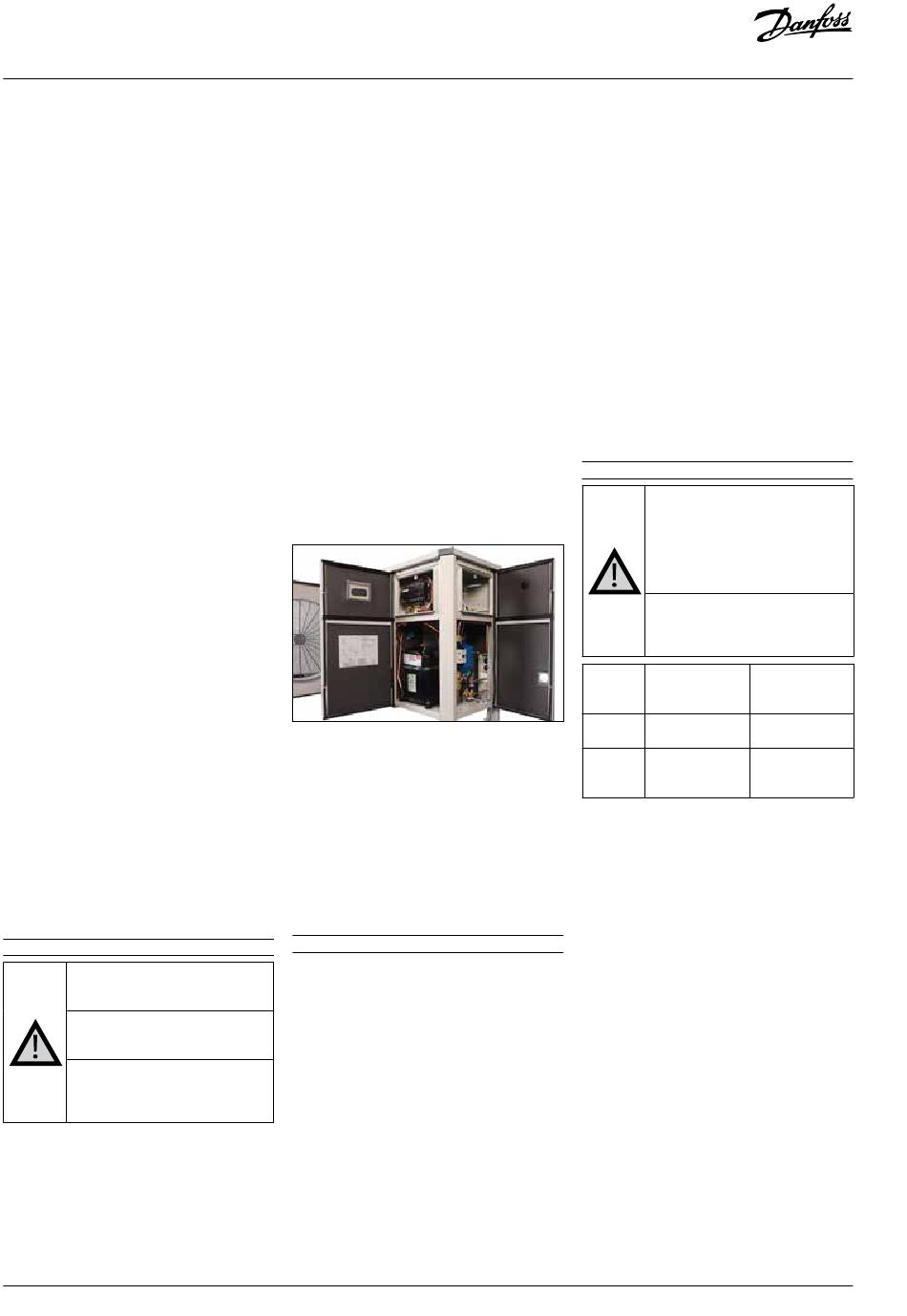

• Danfoss raccomanda sempre di utilizzare la
all'alimentazione scatola elettrica IP54 principale. In caso di danni
alla guarnizione in gomma (mostrata di seguito),
il cliente deve sostituirla immediatamente.
• Il compressore è dotato di protezione da
sovraccarico interna (OLP). Protegge contro una
pressione del compressore che supera i 32 bar.
direttamente
l'interruzione
• Nessuna valvola e nessun giunto smontabile
devono essere posizionati in aree accessibili al
pubblico, a meno che non siano conformi alla
norma EN 16084
• Le tubazioni del refrigerante devono essere
protette o chiuse per evitare danni.
• Le tubazioni sul campo devono essere installate
lontano da ambienti corrosivi o salini per evitare
limitata per
la corrosione nelle tubazioni in rame/alluminio.
• In caso di incendio, la pressione aumenta a causa
dell'aumento della temperatura nel serbatoio
di accumulo. Pertanto, è molto importante
installare la valvola PRV.
9 – Riempimento del sistema
• Non avviare mai il compressore sotto vuoto. Tenere
spento il compressore.
• Utilizzare solo refrigeranti per i quali l'unità
è stata progettata.
• Prima di rabboccare il refrigerante nell'unità
condensatrice Optyma™ Plus, indossare dispositivi
di protezione individuale (DPI) appropriati.
• Se è necessario olio aggiuntivo, fare riferimento alla
targhetta del compressore per il tipo d'olio. Prima
del rabbocco, consultare la guida all'applicazione
del compressore per il limite minimo del livello
dell'olio.
• Per i refrigeranti con glide di temperatura,
come R454C, R455A, R448A, R449A e R452A,
utilizzare una valvola liquido nel cilindro del
refrigerante da caricare.
• Riempire
nel condensatore o nel ricevitore di liquido.
Assicurare una carica lenta del sistema a 4
– 5 bar per R404A/R507, R407A, R407F,
R448A/R449A,R452A, R454C, R455A e circa
componenti
non avviare il compressore
con refrigerante in fase liquida
2 bar per R134a, R513A e R1234yf.
• Portare a termine la carica solo quando l'impianto
ha raggiunto un livello di condizione nominale
stabile durante il funzionamento.
• Non lasciare mai il cilindro collegato al circuito
durante il riempimento.
• Non immettere refrigerante liquido nella linea di
aspirazione.
• Non è consentito aggiungere additivi all'olio e/o al
refrigerante.
• Quando si carica il refrigerante A2L, assicurarsi che
l'area di carica sia ben ventilata.
• Il ricevitore del liquido è dotato di una
e valvola Rotolock per la manutenzione. Come
impostazione di fabbrica, la valvola sarà in
posizione completamente APERTA. Durante la
manutenzione e il pump down, la valvola deve
essere ruotata in senso orario fino a quando non è
in posizione completamente CHIUSA.
• Valvole di aspirazione, valvole del liquido e valvole
Rotolock del serbatoio di accumulo come porta
Schrader, per operazioni di servizio quali carica del
gas e misurazione della pressione.
10 – Impostazione del regolatore elettronico
Modificare il parametro o37 del
regolatore in 1 in caso di retrofit
dell'SPPR (relè
alimentazione).
l'opzione SPPR
il compressore,
l'impostazione o37 da 0 a 1
Per i modelli versione P02 (OP
xxxxxxxxxP02E) i valori o30 sono solo
19= R404A/40=R448A/41=R449A/51=
R454C/52 = R455A nel regolatore
Fluidi del
Refrigerante
gruppo
A2L R455A & R454C
R404A/R507,
A1 R452A, R448A
&R449A
* Riferirsi al manuale di installazione ed utilizzo di
Optyma™ plus (BC08728642552802)
• L'unità è dotata di un regolatore elettronico
programmato in fabbrica con i parametri da
utilizzare con l'unità corrente. Fare riferimento al
manuale 118U3808 per i dettagli.
• Per impostazione predefinita, il display del
regolatore elettronico mostra il valore della
temperatura della pressione di aspirazione in
°C. Per visualizzare il valore della temperatura
per la pressione di condensazione, premere
il pulsante inferiore Allegato A; Figura 3.
• Rimuovere il morsetto DI1 del regolatore (ingresso
termostato ambiente) per evitare avviamenti
indesiderati del compressore. Riposizionarlo dopo
aver completato le impostazioni.
Il regolatore elettronico è preimpostato in fabbrica
per R404A o R449A o R452A o R134a a seconda del
modello di compressore montato e dell'applicazione
(consultare il manuale di installazione 118U3808
del regolatore Optyma™). Se si utilizza un altro
refrigerante, l'impostazione del refrigerante deve
essere modificata.
• Premere il pulsante superiore per un paio
di secondi. Appare la colonna con i codici di
parametro.
• Il parametro r12 deve essere impostato prima su 0
(interruttore principale software = off ).
© Danfoss | Climate Solutions | 2022.02
di monitoraggio
Se si aggiunge
per proteggere
modificare
Parametri di
funzionamento
(o61*)
LLZ013 , LLZ015
& LLZ018 = 19
LLZ013 = 43
LLZ015 = 44
LLZ018 = 45
