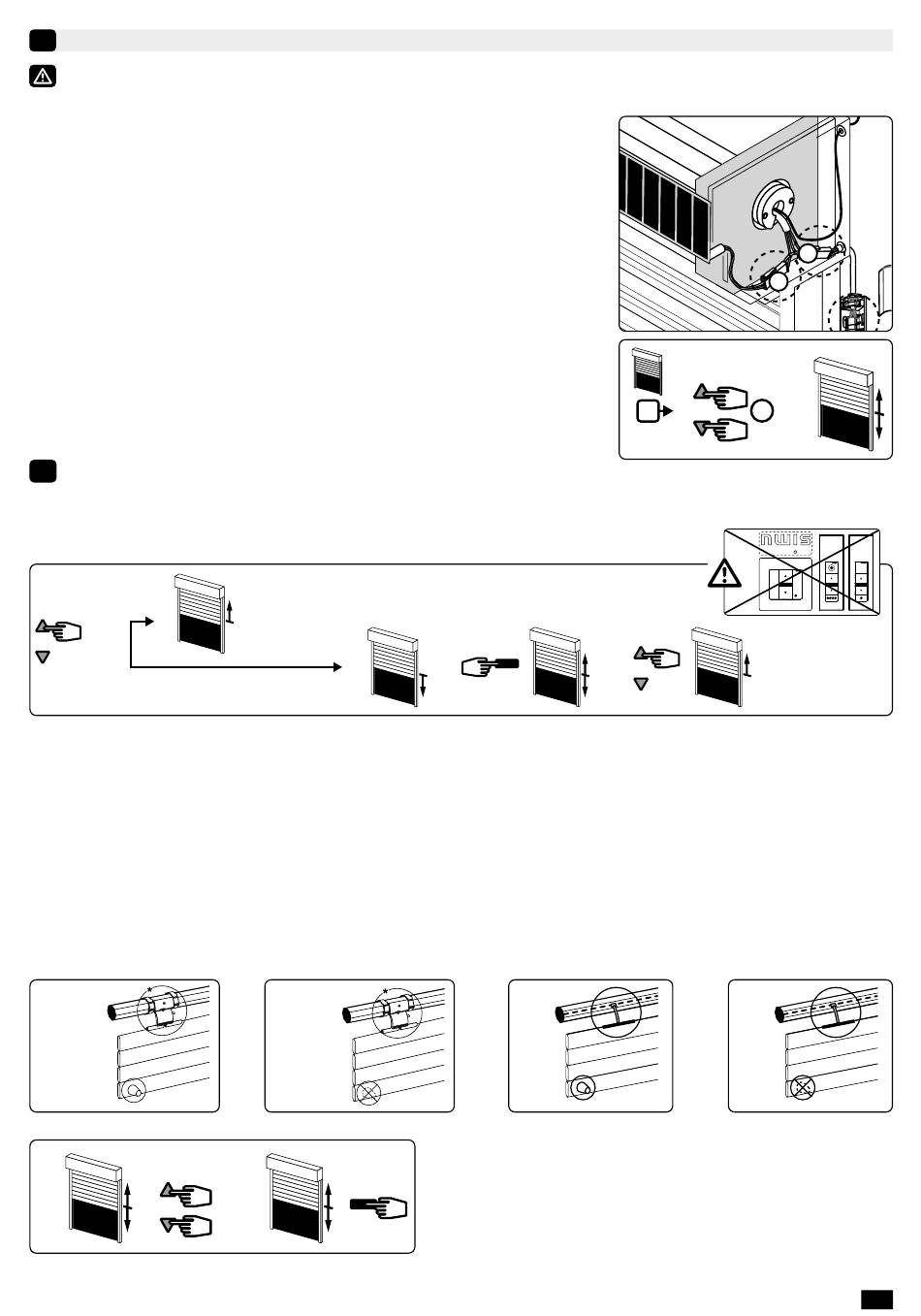

EINSTELLUNG ENDBEGRENZUNG

3
Wenn die Installation mehrere Motoren umfasst, darf während der Programmierung nur ein Motor
mit Strom versorgt werden. Auf diese Weise werden Störungen durch andere Motoren während der
Programmierung vermieden.
3.1- Programmiermodus :
1- Verbinden Sie den Akku 12V mit dem Motor.
2- Dann das 12V Solarpanel an den Motor anschließen. Gehen Sie zum
nächsten Punkt.
3- Drücken Sie gleichzeitig die AUF- und AB-Taste eines BHZ
Senders. Der Motor läuft 0,5 Sekunde in die eine, dann in die andere
Richtung. Der Sender steuert nun den Motor im Totmannbetrieb.
Siehe Schritt 3.2.
i
In den ersten drei Sekunden einer Auf- bzw. Abwärtsbewegung funktioniert der Motor mit einer niedrigeren
Geschwindigkeit, um die Endlageneinstellungen zu erleichtern.
3.2- Überprüfen der Laufrichtung :
a
>>
Drücken Sie die AUF-Taste am Sender :
a- Dreht sich die Achse „Aufwärts", gehen Sie zum Schritt 3.3. weiter.
b- Dreht sich die Achse „Abwärts", ändern Sie die Richtung, indem Sie die STOPP Taste mindestens 3 S. lang
gedrückt halten. Der Motor bestätigt den Richtungswechsel und läuft 0,5 Sekunde in die eine, dann in die
andere Richtung. Siehe Schritt 3.3.
3.3- Einstellung der Endbegrenzung:
Die Art der Einstellung der Endbegrenzung hängt von den vier folgenden Montagesituationen ab: Mit oder
ohne Endstopper, feste Wellenverbinder* (V.A.S, Easylink oder OctoEasy) oder flexible Aufhängefedern für
den Behang.
A
*V.A.S
Easylink
OctoEasy
A 1
>> OK >> 3.3
b
B
*V.A.S
Easylink
OctoEasy
2
2 s
>> >>
3 s
C
1- Drücken Sie gleichzeitig die AUF und die AB Taste
des Senders. Der Motor läuft für 0,5 Sekunde in die eine
und in die andere Richtung.
2- Drücken Sie die STOPP Taste für 2 Sekunden. Der
Motor läuft für 0,5 Sekunde in die eine und in die andere
Richtung. Die Einstellung ist beendet, weiter mit Schritt 4.
1
2
3 >>
1
>> OK >> 3.3
D
DE 3/8
