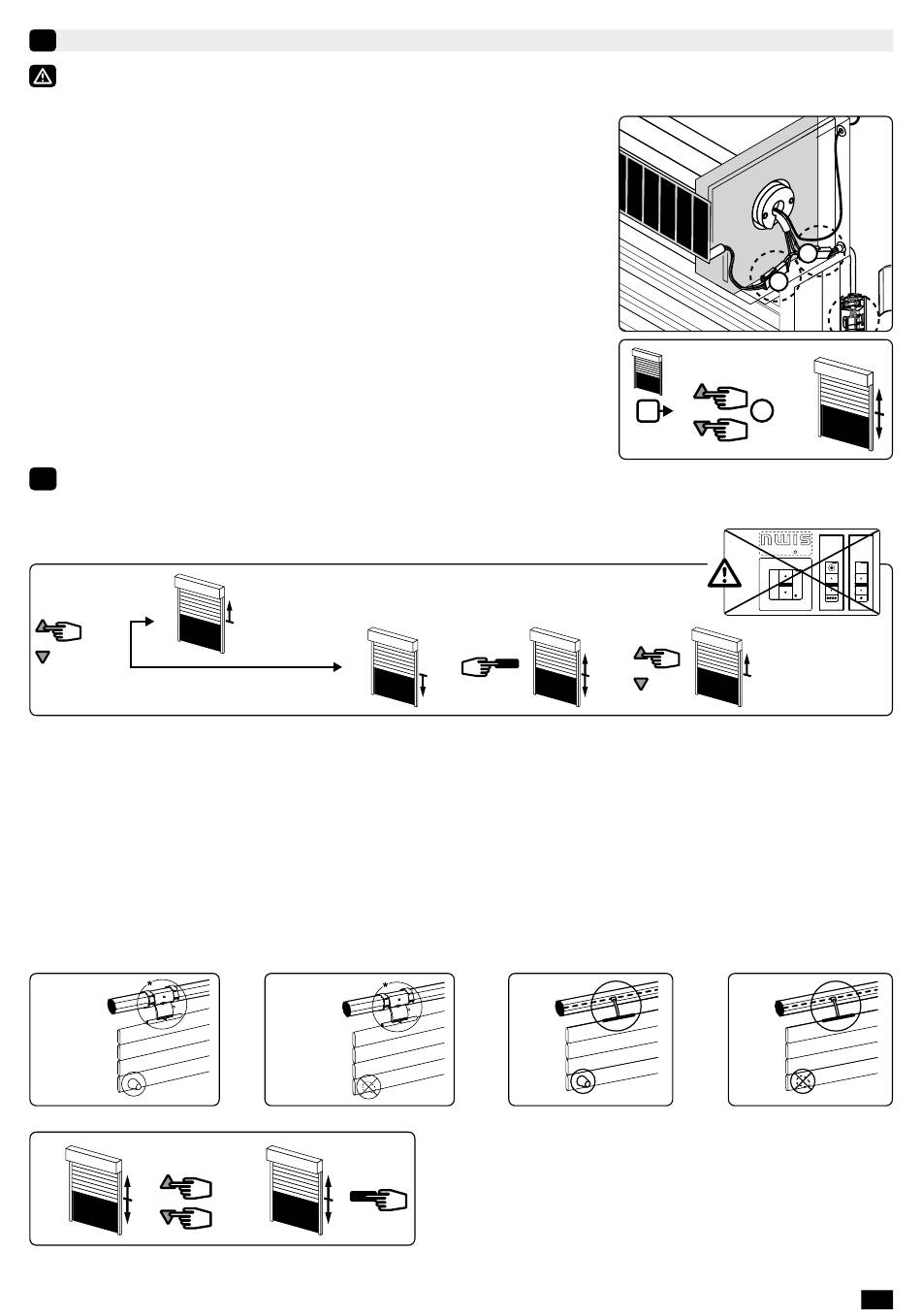

RÉGLAGE DES FINS DE COURSE
3
Si l'installation comporte plusieurs moteurs, un seul moteur doit être alimenté pendant les opérations
du chapitre 3.1, ceci pour éviter les interférences avec les autres moteurs lors de la programmation.
3.1- Mode apprentissage :
1- Connecter la batterie 12 V au moteur.
2- Ensuite, connecter le panneau solaire 12 V au moteur. Passer à
l'étape suivante.
3- Appuyer simultanément sur les touches « Montée » et
« Descente » d'un émetteur BHZ. Le moteur effectue une rotation de
0,5 seconde dans un sens puis dans l'autre. Cet émetteur commande
maintenant le moteur en mode instable. Passer à l'étape 3.2.
i
Pendant les trois premières secondes de fonctionnement lors d'un mouvement en montée ou en
descente, le moteur fonctionne avec une vitesse plus lente afin de faciliter les réglages fins de course.
3.2- Configuration du sens de rotation
a
>>
Appuyer sur la touche « Montée » de l'émetteur :
a- Si l'axe tourne dans le sens montée, passer à l'étape 3.3.
b- Si l'axe tourne dans le sens descente, inverser le sens de rotation en appuyant sur la touche « Stop »
pendant au moins 3 secondes. Le moteur confirme la modification par une rotation de 0,5 seconde dans un
sens puis dans l'autre. Passer à l'étape 3.3.
3.3- Réglage des fins de course :
Le réglage des fins de course du moteur T3.5EBHZ DC s'effectue de 4 façons différentes en fonction des
paramètres suivants : Présence ou absence de butées sur la lame finale, liaison souple ou rigide* (VAS,
Easylink, ou OctoEasy) entre l'axe d'enroulement et le tablier.
A
*V.A.S
Easylink
OctoEasy
A 1
>> OK >> 3.3
b
B
*V.A.S
Easylink
OctoEasy
2
2 s
>> >>
3 s
C
1- Appuyer simultanément sur les touches « Montée » et
« Descente » de l'émetteur BHZ. Le moteur effectue une
rotation de 0,5 seconde dans un sens puis dans l'autre.
2- Appuyer sur la touche « Stop » pendant 2 s. Le moteur
effectue une rotation de 0,5 s. dans un sens puis dans
l'autre. L'opération est terminée. Passer au §4.
1
2
3 >>
1
>> OK >> 3.3
D
FR 3/8
