Kompatible Sender; Einstellung Endbegrenzung - simu T5 E SP Hz Installationsanleitung

3

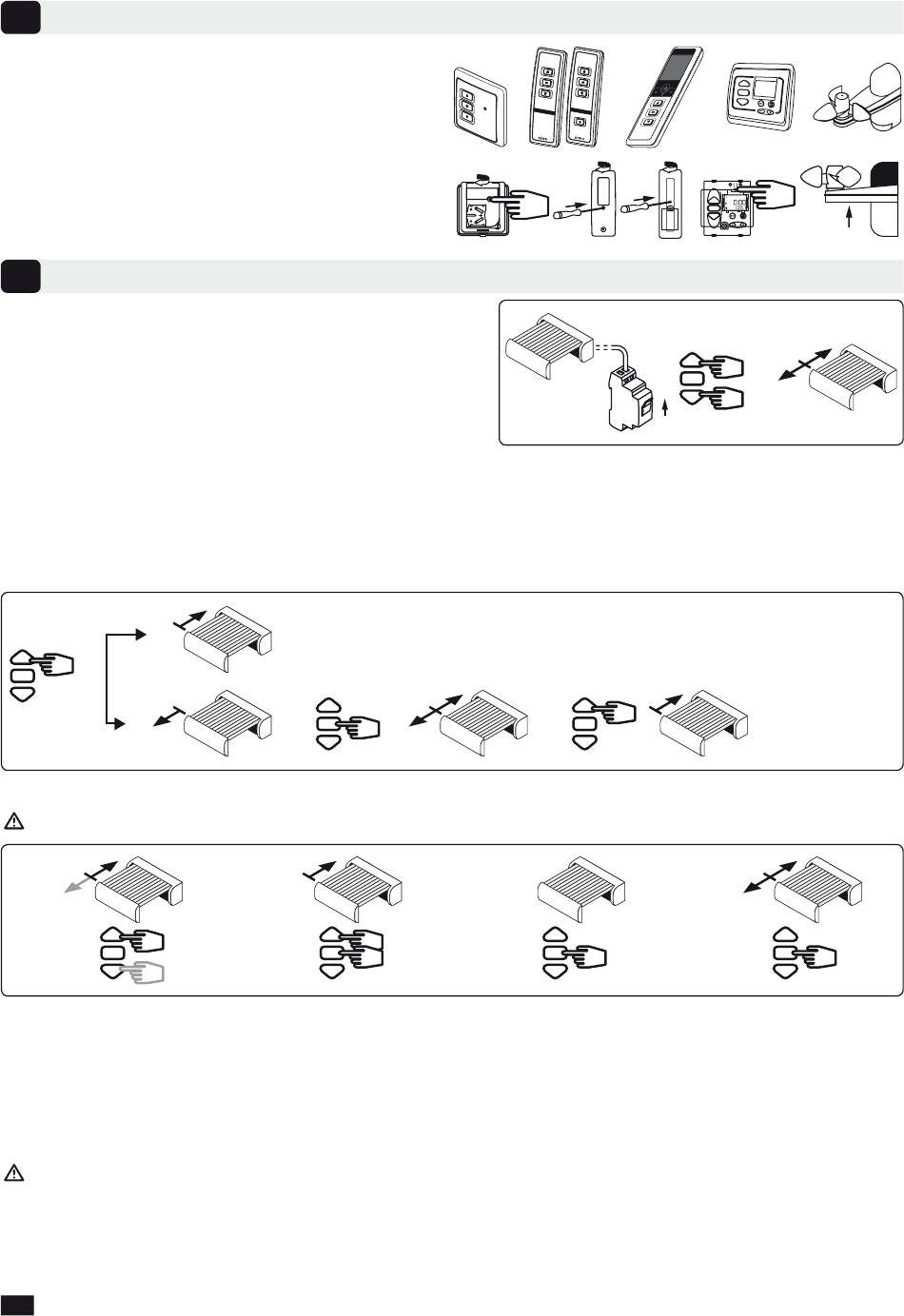

Kompatible Sender

1 : Hz Wandsender
2 : Hz 1 und 5 Kanal-Sender
3 : Color Multi - 16 Kanäle Sender
4 : Hz-Uhr
5 : EOSUN Hz VS
Senderreichweiten: 20m durch 2 Stahlbetonwände.
- Maximal 12 Sender pro Motor/ 3 EOSUN Hz VS Sensor pro Motor
- Bewahren Sie den Sender nicht in der Nähe metallischer Objekte auf,
diese könnten die Senderleistung beeinflussen (geringere Reichweite).
Anordnung der "Prog" Taste am Hz-Sender:
4

Einstellung Endbegrenzung

4.1- Programmiermodus:
- Schalten Sie den Motor EIN.
- Drücken Sie gleichzeitig die AUF- und AB-Taste eines Senders. Der
Motor läuft 0,5 Sekunde in die eine, dann in die andere Richtung.
Der Sender steuert nun den Motor im Totmannbetrieb. Siehe
Schritt 4.2.
4.2- Überprüfen der Laufrichtung:
Drücken Sie die Taste NACH OBEN am Sender:
a- Wenn sich das Rollladenelement mit Motor nach oben bewegt, wechseln Sie zum nächsten Schritt (4.3).
b- Wenn sich das Rollladenelement mit Motor nach unten bewegt, ändern Sie die Richtung, indem Sie die STOPP-Taste
mindestens 3 Sekunden lang gedrückt halten. Der Empfänger bestätigt den Richtungswechsel und dreht 0,5 Sekunde lang
in die eine, dann in die andere Richtung. Weiter mit Schritt 4.3
a
>>
b
4.3- Einstellung der Endbegrenzung UNTEN:
- Beim Motor T5ESP Hz / T6ESP Hz entfällt die manuelle Einstellung der oberen Endlage.
1
1- Positionieren Sie den Motor mit den AUFWÄRTS- oder ABWÄRTS Tasten an der Endbegrenzung UNTEN.
2- Zur Speicherung der Endbegrenzung UNTEN drücken Sie gleichzeitig die Tasten STOP & NACH OBEN. Der Motor läuft
automatisch aufwärts.
3- Wenn der Motor die Endbegrenzung OBEN erreicht, drücken Sie die Taste STOP.
4- Halten Sie die Taste "STOP" des Senders ca. 2 Sekunden lang gedrückt. Der Motor läuft 0,5 Sekunde in die eine, dann in
die andere Richtung. Gehen Sie zum punkt 5.
Wenn Sie diesen Sender nicht als Einzelbedienung benutzen wollen:
- Unterbrechen Sie die Stromversorgung des motors (Min. 2 Sekunden).
- Wierderholen Sie Schritt 4.1* mit einem neuen Sender und gehen Sie direkt zu §5.
* In diesem Fall färht der Motor je 0,5 Sekunde in beide Richtungen. Das bedeutet, dass die Endlagen bereits gespeichert
sind.
2/4
OK 4.3
>> >>
>>
3s
2
1 2
1 2
>>
3
3 4
3 4
>>
ON
OK
>>
4
5
5
4.3
>>
2s
