Gefriertrocknungsanlage Alpha 1-2 LSCbasic
5 Aufstellung und Anschluss
→
Pos : 139 /200 Chris t/360 GT-BA Labor-Pil ot ( STAND ARDMODULE)/050 Aufstellung und Ansc hluss/050 Aufstellung un d Ans chl uss Labor/050-0100 Gummiv entile Labor @ 25\m od_1404983741840_6.docx @ 183563 @ 2 @ 1
5.8
Gummiventile
1
Absperrknebel
2
Belüftungsanschluss
3
Gefäßanschluss
4
Gummistopfen
("Schliff")
5
Anschluss zur Gefrier-
trocknungsanlage (z.B
über einen
Trockenrechen)
HINWEIS
Pos : 140 /010 Univ ers almodul e/
Abs chnittswec hs el @ 0 \mod_1202124514062_0.docx @ 416 @ @ 1
Pos : 141 /010 Univ ers almodul e/
Seitenwechs el @ 0\mod_1202116244312_0.docx @ 103 @ @ 1
48 / 109
Mit den Gummiventilen können Rundkolben, Weithalsfilterverschluss-
flaschen oder Verteilerstücke für Ampullen an einen Trockenrechen oder
eine Trocknungskammer angeschlossen werden. Je nach Anschluss des
Zubehörteils kann der blaue Stopfen entfernt werden.

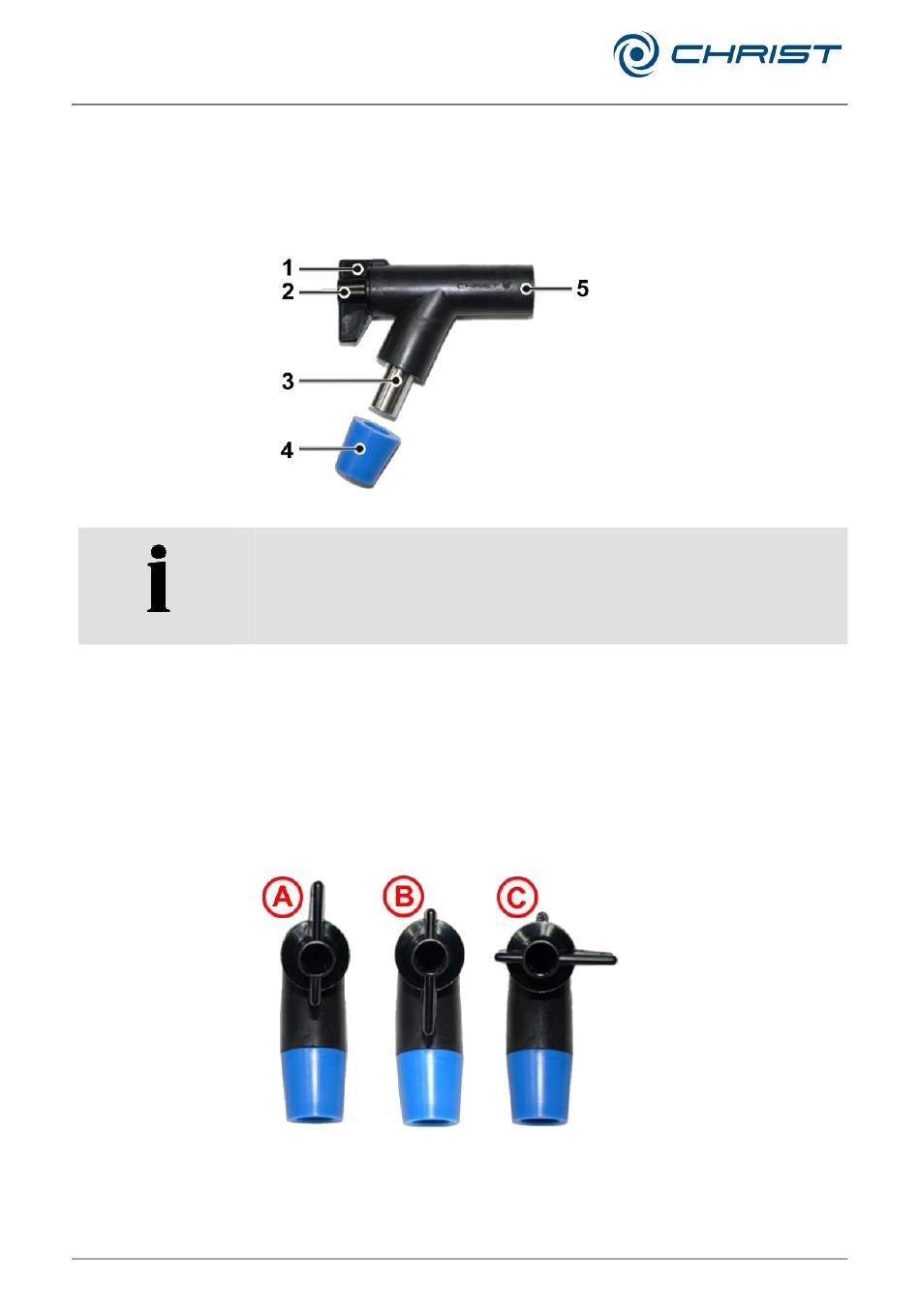

Abb. 19: Gummiventil
Die Gummiventile werden ungefettet ausgeliefert. Vor der ersten
Inbetriebnahme müssen sie daher am Anschluss zur Gefriertrocknungs-
anlage von außen und am Gefäßanschluss von innen dünn mit Vakuum-
fett gefettet werden, um eine problemlose Handhabung zu gewährleisten.
In Position A (siehe Abb. unten) ist der Belüftungsanschluss geöffnet und
der Gefäßanschluss geschlossen. Das Zubehör wird belüftet, während das
Vakuum in der Trocknungskammer erhalten bleibt. So ist ein Wechsel von
Gefäßen ohne Unterbrechung des Trocknungsprozesses möglich.
In Position B ist der Belüftungsanschluss geschlossen und der Gefäß-
anschluss geöffnet. Das angeschlossene Zubehör ist mit der Gefrier-
trocknungsanlage verbunden.
In Position C sind sowohl Belüftungsanschluss als auch Gefäßanschluss
geschlossen.
Abb. 20: mögliche Positionen des Absperrknebels
Version 07/2022, Rev. 1.0 vom 19.07.2022 • sb-ja
Originalbetriebsanleitung
