5.1
Maßbilder

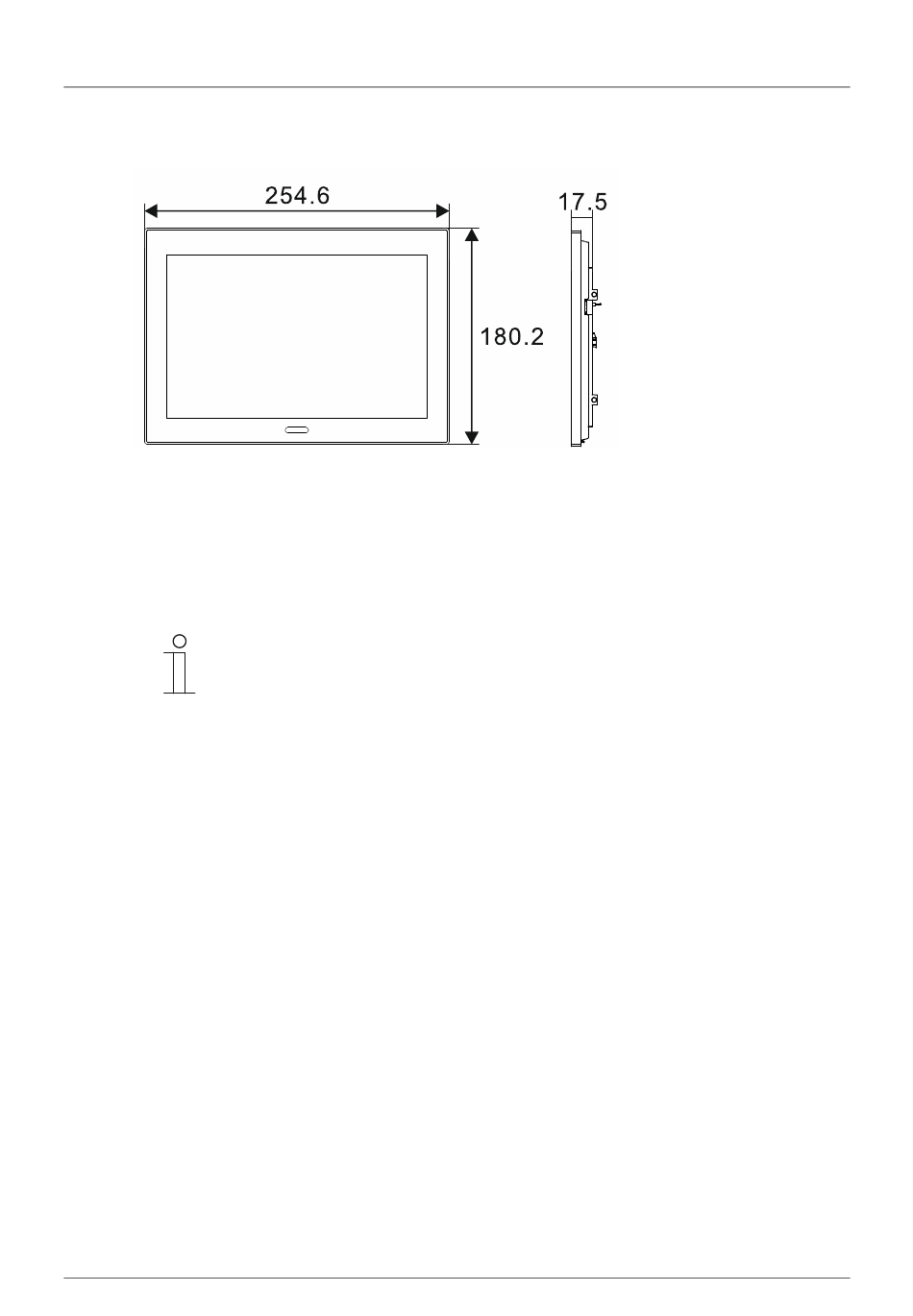

Abb. 4:
Abmessungen
Alle Maße in Millimeter.
Die Aufbauhöhe des Geräts beträgt 14 mm.
Die Einbautiefe beträgt 10 mm.
Hinweis
Die Maße der zugehörigen UP-Montagedosen (nicht im Lieferumfang enthalten)
betragen:
■
■
Die Maße des Aufputz-Montagerahmens (nicht im Lieferumfang enthalten)
betragen:
■
Produkthandbuch 2CKA001373B5342
Einbaumaß Unterputz (H x B x T): 156 x 238 x 60.
Einbaumaß Hohlwand (H x B x T): 146 x 227 x 50.
(H x B x T): 176 x 250 x 10
