5.2
Anschlussbilder

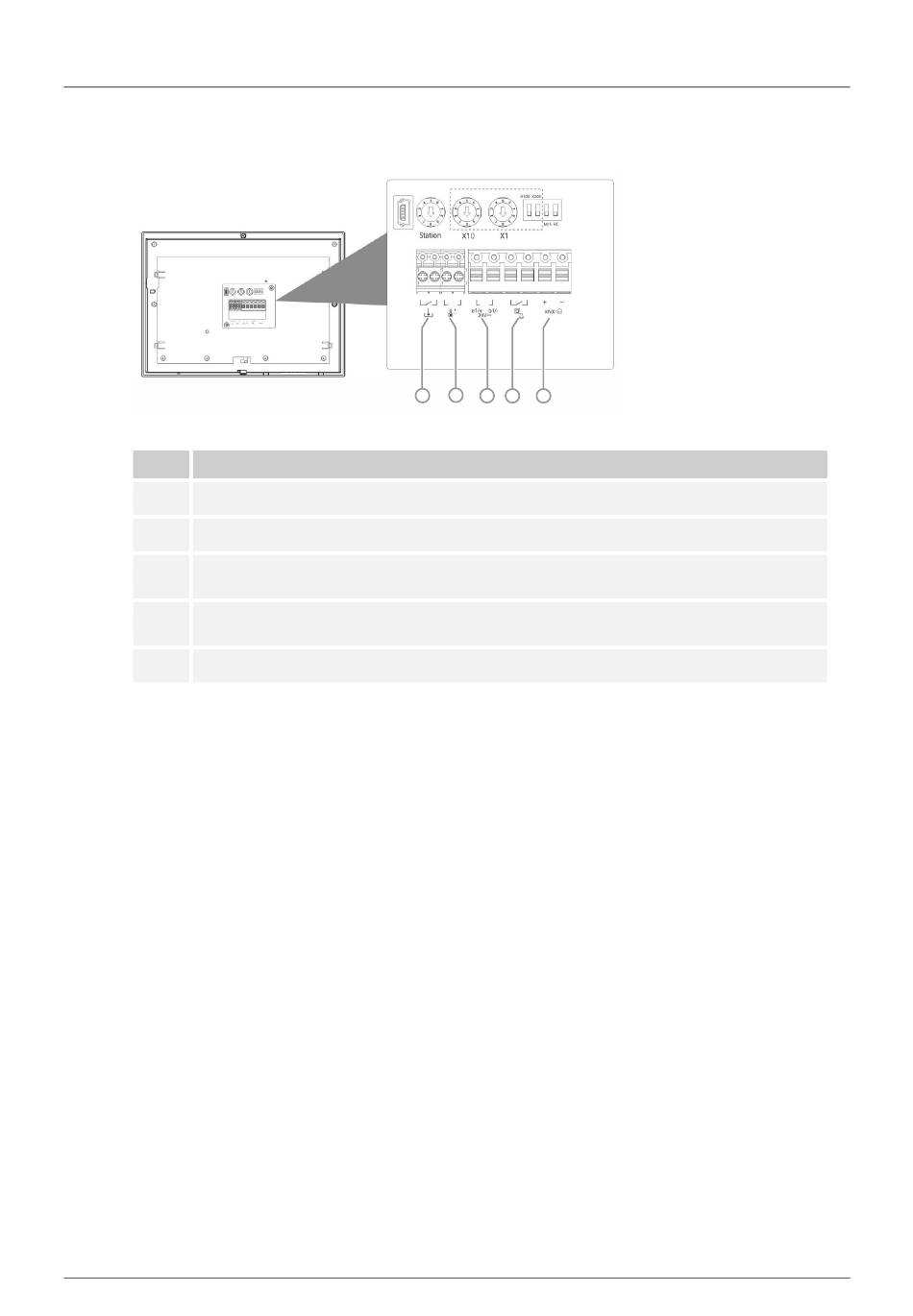

Abb. 5:
Elektrischer Anschluss
Pos.
Funktion
1
Anschluss für den Busch-Installationsbus
2
Anschluss für den Etagenruftaster
Anschluss für die Systemzentrale oder die externe Spannungsversorgung (z. B. 6358-101).
3
Bei der Verwendung mehrerer Innenstationen: Anschluss für den Innenbus.
Anschluss für Temperatursensor
4
6226/T oder PT1000
5
Anschluss für Binäreingang
Tab.4:
Anschluss Funktion
Produkthandbuch 2CKA001373B5342
5
4
3
2
1
®
KNX / free@home
Technische Daten
│32
