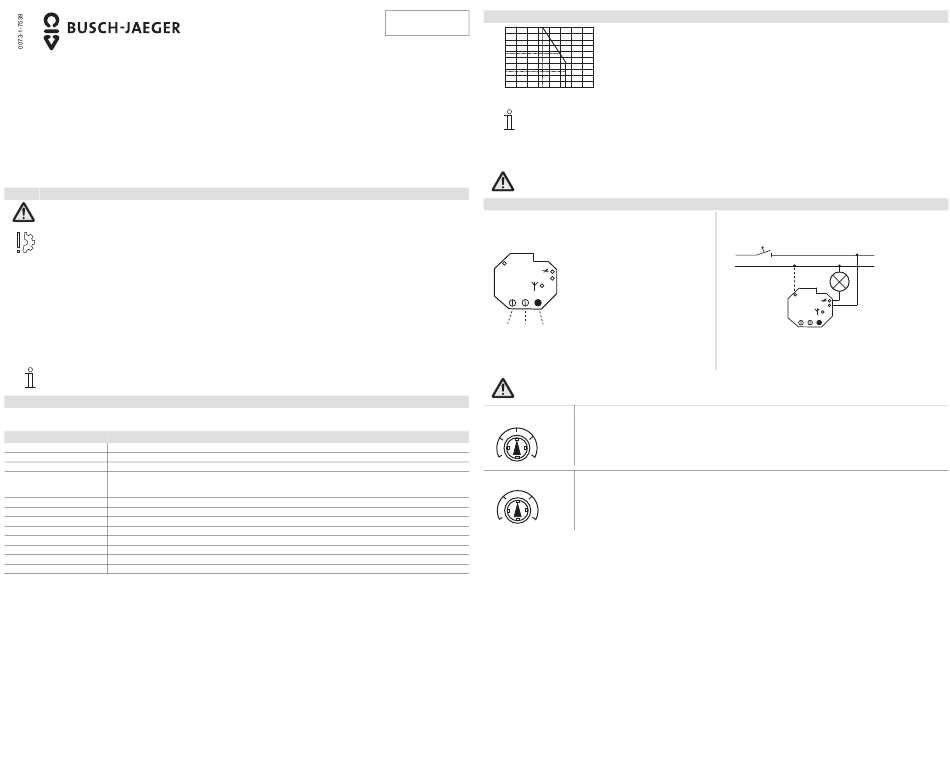

WaveLINE
6704 Universal-Dimmaktor
Pos: 1 /Mehrsprachig -- 35x28/35/Art und Sprache der Doku/Montageanleitung / Bedienungsanleitung/Montageanleitung / Bedienungsanleitung ger @ 18\mod_1306489156684_1.doc @ 106227 @ @ 1
Montage- und Bedienungsanleitung
GER
Sorgfältig lesen und aufbewahren
Pos: 2 /Mehrsprachig -- 35x28/35/Sicherheitshinweise/Sicherheitshinweise 230V/Sicherheitshinweise 230V ger @ 0\mod6_1.doc @ 915 @ @ 1
Sicherheitshinweise
Arbeiten am 230 V Netz dürfen nur von Fachpersonal ausgeführt werden! Vor Montage, Demontage Netzspannung freischalten!
Durch Nichtbeachtung von Installations- und Bedienungshinweisen können Brand und andere Gefahren entstehen!
Pos: 3 /Mehrsprachig -- 35x28/35/Inhalt/xx_Waechter/6704/6704_ger @ 19\mod_1313668986181_1.doc @ 108885 @ @ 1
Die Antenne darf nicht verändert (verlängert / gekürzt) werden.
Dieses Funkgerät ist in Verbindung mit anderen Kommunikationssystemen nur im Rahmen nationaler Gesetze zugelassen. Zur Kommunikation
dürfen Grundstücksgrenzen nicht überschritten werden. Die bestimmungsgemäße Verwendung des Funkgerätes entspricht den Anforderungen der
R&TTE Richtlinien (1995/5/EG).
Die folgenden Werte sind Richtwerte und können je nach örtlichen Gegebenheiten variieren.
– Direkte (Sicht) Verbindungen: ca. 100 m Wände, Geschossdecken und ähnliche Hindernisse reduzieren die Reichweite des Funksignals. Die
Montage des Funkempfängers in oder unter Metallgehäuse verhindert eine Funkübertragung.
Mit folgenden Richtwerten ist zu rechnen:
– Holz, Gips, Glas unbeschichtet 70-100 %
– Backstein, Pressspanplatte 65-95 %
– Armierter Beton 10-90 %
– Metall, Aluminiumkaschierung 0-10 %
Brandschutzwände, Aufzugsschächte, Treppenhäuser und Versorgungsschächte gelten als Abschottung.
Zur Reichweitenerhöhung evtl. einen zusätzlichen Aktor auf Repeaterfunktion stellen.
Der Abstand von Sender und Aktor zueinander und zu fremden Sendegeräten, die ebenfalls hochfrequente Signale abstrahlen (z.B. Computer,
Audio- und Videoanlagen) sollte mindestens 1,0 m betragen.
Der Dimmer schaltet nach Überlast automatisch ab.
Zur Rückkehr in den Normalbetrieb muss der Dimmer für 10 Sekunden spannungsfrei geschaltet werden.
Verwendung
Der Universal-Dimmaktor 6704 schaltet und dimmt bei Empfang von Funk-Telegrammen angeschlossene elektrische Lasten.
Nicht für Schiffs- und Generatornetze geeignet.
Technische Daten
Betriebsspannung: 230 V~, ± 10 %, 50 Hz
Übertragungsfrequenz: 868 MHz
Verlustleistung: ≤ 1,1 W
Lastarten: ● Glühlampen,
● 230 V Halogenlampen
● NV-Halogenlampen mit konventionellen und elektronischen Transformatoren.
Nennleistung: 210 W / VA
Glühlampen: 35 – 210 W
Elektronik Transformatoren: 35 – 210 VA, ca. 5 % Trafo-Verlustleistung berücksichtigen
Konventioneller Transformator: 35 – 175 VA, ca. 20% Trafo-Verlustleistung berücksichtigen
Kurzschlussschutz: elektronisch
Überlastschutz: elektronisch
Umgebungstemperaturbereich: 0° C – + 35° C
Schutzart: IP 20
Derating
0073-1-7539
24.06.2012
100
%
80
60
40
20
0 10 20 30 40 50 60 70 80
°C
Der Dimmer erwärmt sich bei Betrieb, da ein Teil der Anschlussleistung als Verlustleistung in Wärme umgesetzt wird. Die angegebene
Nennleistung ist für den Einbau des Dimmers in eine massive Steinwand ausgelegt.
Ist der Dimmer in eine Wand aus Gasbeton, Holz oder Gipskarton eingebaut, muss die maximale Anschlussleistung um 20% reduziert werden.
Eine Verminderung der Anschlussleistung ist immer dann erforderlich, wenn mehrere Dimmer untereinander installiert sind oder andere
Wärmequellen zu einer weiteren Erwärmung führen. In stark aufgeheizten Räumen muss die maximale Anschlussleistung entsprechend dem
Diagramm vermindert werden.
Bei 50 °C Umgebungstemperatur fällt die zulässige Leistung auf 57%; bei 55 °C auf 28%.
Die entsprechende Verminderung der Anschlussleistung ist durchzuführen, da sonst Zerstörungsgefahr durch Überhitzung besteht!
Montage / Anschluss
Abb. 1
N
L
1 2
3
Rückseite:
1 = Betriebsartschalter
2 = Funktionsschalter
3 = LED + Programmiertaste
● Tiefe UP-Montagedose (60 mm) nach DIN 4973-1 verwenden!
● Bei Montage in Gehäusen (z. B. Leuchten), sind die Angaben
der Gerätehersteller zu beachten!
Abb. 3 Betriebsartschalter (1)
P = Programmiermodus
S
R = Standard + Repeater
E
R
S = Standard
E = Senderzuordnung löschen
EA = alle Senderzuordnungen löschen
P EA
Abb. 4 Funktionsschalter (2)
1 = Universallasten (Automatische Lasterkennung)
2 3
2 = NV-Halogenlampen mit konventionellem Transformator (L)
3 = NV-Halogenlampen mit elektronischem Transformator (C), 230 V Glühlampen und 230 V-Halogenlampen (R)
1
% = Nennleistung
°C = Umgebungstemperatur
Abb. 2
Neutralleiter optional (siehe Lastentabelle)
10A
L
N
N
Der angeschlossene N kann die Funktionssicherheit bei kleinen Lasten
verbessern.
L
