12.2.1
Grundstrukturen der Bedienelemente

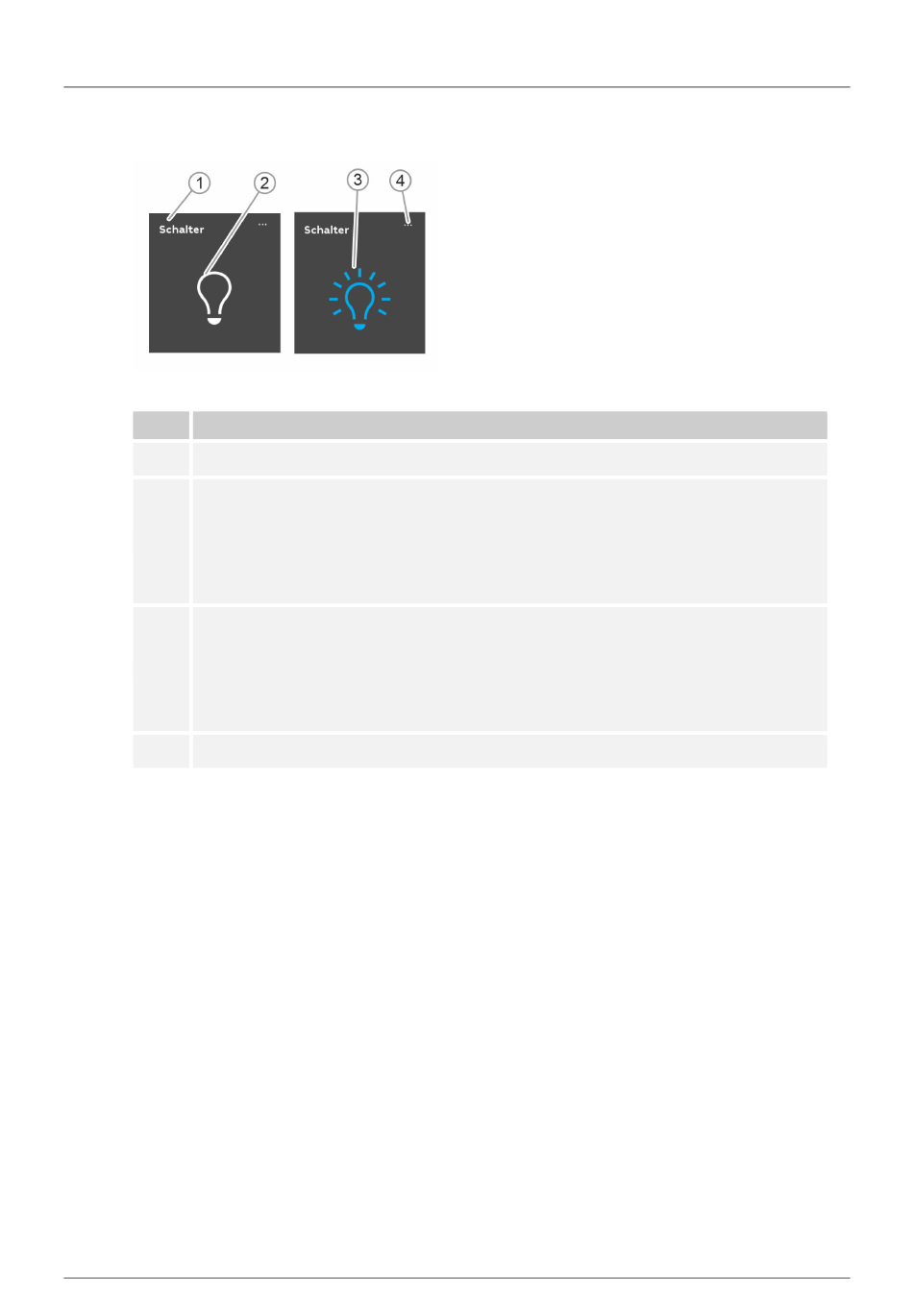

Abb. 45: Verschiedene Zustände desselben Bedienelements
Pos.
Beschreibung
[1]
Name oder Kanalbezeichnung des Geräts
Gerät inaktiv
Ist das Gerät inaktiv, wird die Schaltfläche wie folgt dargestellt:
Art der Schaltfläche „Symbol"
■
[2]
– Schaltfläche wird bei Inaktivität weiß dargestellt
Art der Schaltfläche „Text"
■
– Schaltfläche wird bei Inaktivität schwarz dargestellt
Gerät aktiv
Ist das Gerät aktiv, wird die Schaltfläche wie folgt dargestellt:
Art der Schaltfläche „Symbol"
■
[3]
– Schaltfläche wird bei Aktivität blau dargestellt
Art der Schaltfläche „Text"
■
– Schaltfläche wird bei Aktivität weiß dargestellt
[4]
Bedienelement-Einstellungen
Produkthandbuch 2CKA001373B5342
Bedienung
│319
