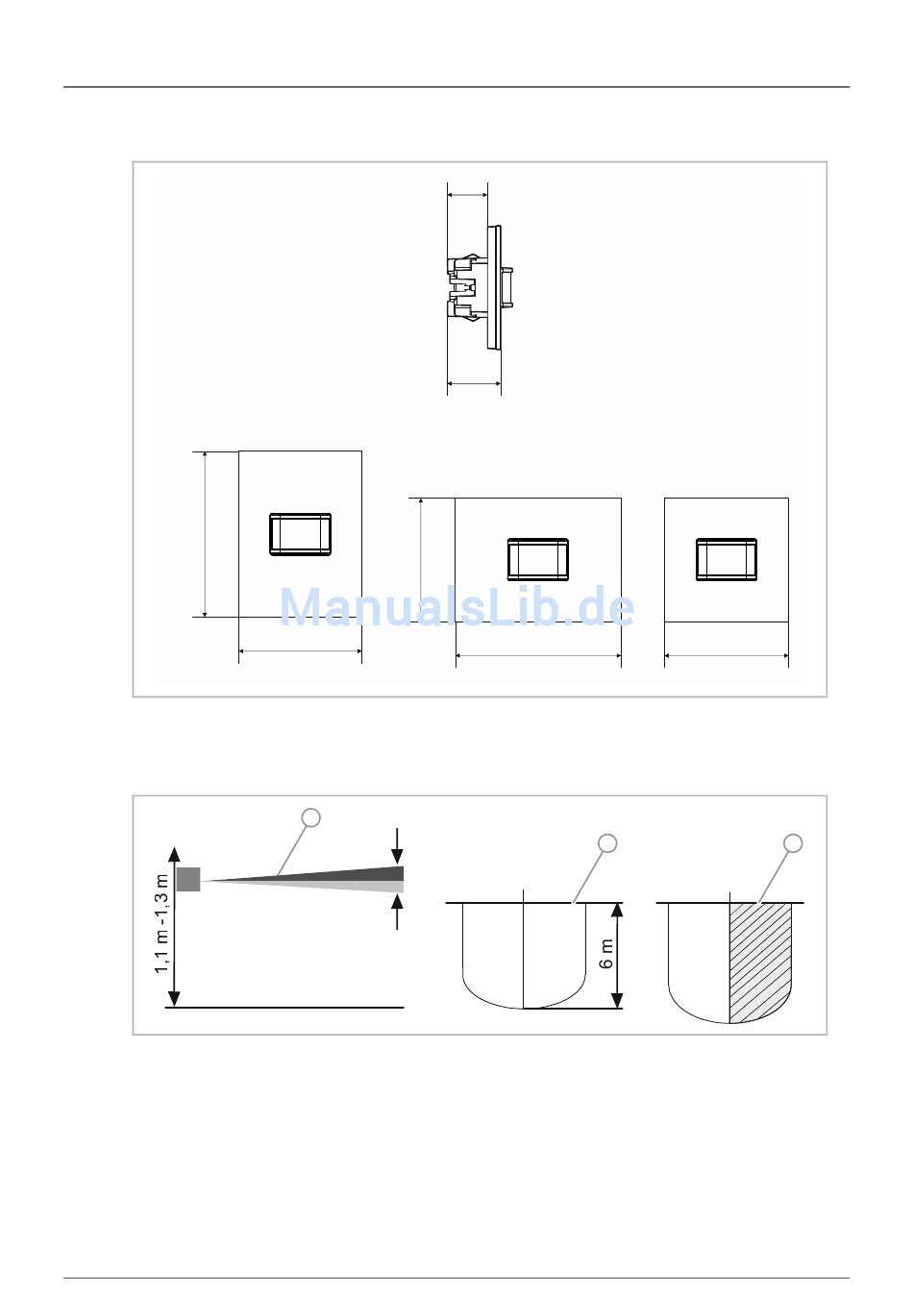

5.2 Maßbilder
115
Abb. 4: Abmessungen (alle Maße in mm)
5.3

Erfassungsbereich

Abb. 5: Erfassungsbereich
[1] Montagehöhen / Erfassungsebenen
[2] Erfassungsbereich (0 °C ... + 36 °C);
[3] Horizontale Einengung des Erfassungsbereichs durch Abkleben
Produkthandbuch 2CKA001373B9438
30,7
33,7
86
86
1
ca. 14˚
ca. 5˚
115
2
3 m 3 m
Technische Daten
86
3
