Elektrischer Anschluss; Anschluss, Einbau Und Adressierung - Busch-Jaeger Busch-SmartTouch ST/U10 11-Serie Produkthandbuch

6.6

Elektrischer Anschluss

6.6.1

Anschluss, Einbau und Adressierung

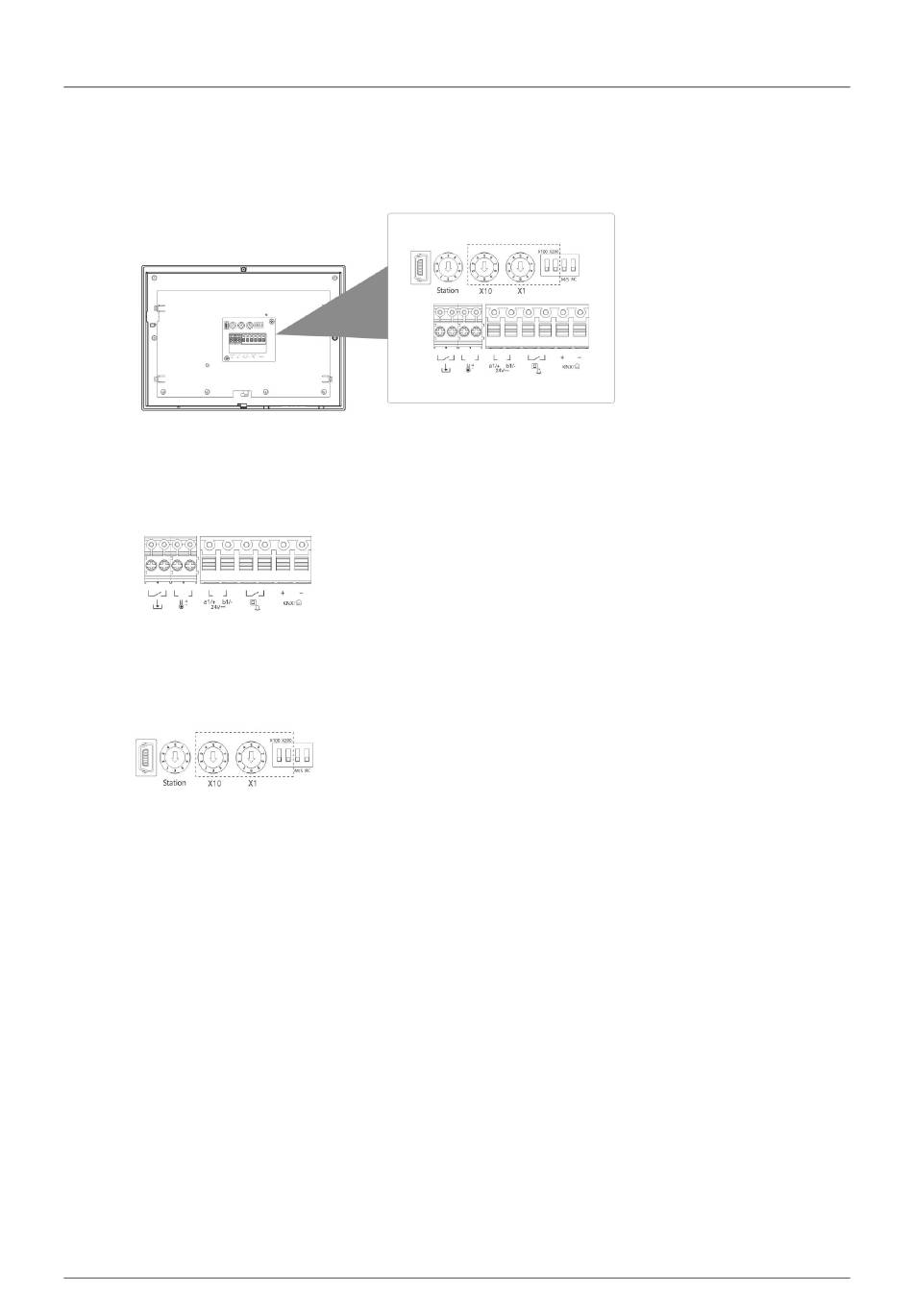

Abb. 12: Übersicht Anschlüsse / Schalter
Die Anschlüsse, die Schalter und der Abschlusswiderstand befinden sich auf der Rückseite des
Busch-SmartTouch
Abb. 13: Übersicht Anschlüsse
1. Das Gerät entsprechend der Grafik anschließen (siehe „Anschlussbilder" auf Seite 32).
Abb. 14: Übersicht Schalter / Abschlusswiederstand
2. Über die Drehschalter auf der Rückseite des Gehäuses die Adresse der bevorzugten
Außenstation und die Adresse der Innenstation einstellen (siehe „Adressierung" auf Seite
372).
3. Über die Schalter auf der Rückseite des Gehäuses die Master- / Slave-Funktion und den
Abschlusswiderstand einstellen(Kapitel 12.7.13 „
370).
