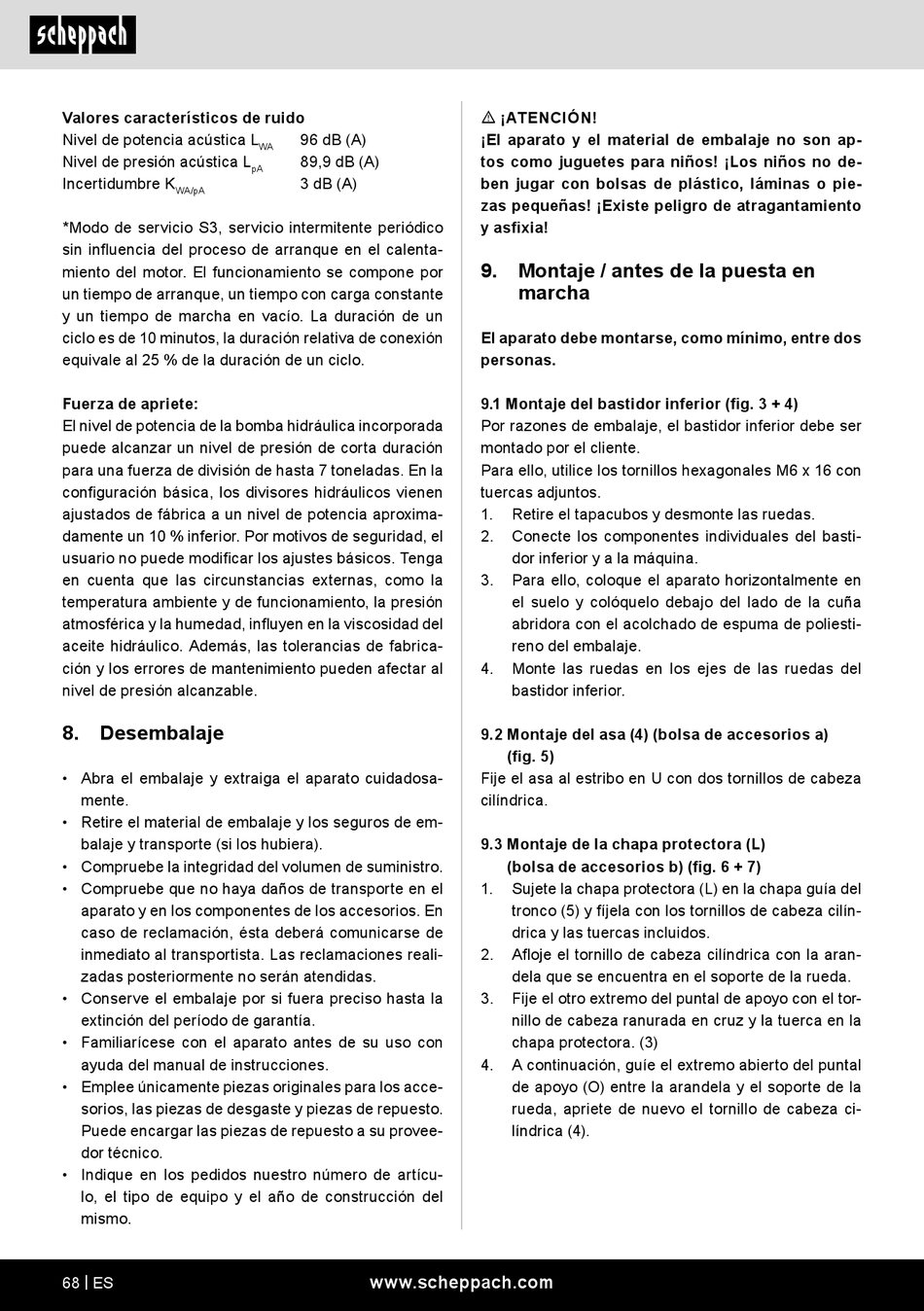

Valores característicos de ruido
Nivel de potencia acústica L
Nivel de presión acústica L
Incertidumbre K
WA/pA
*Modo de servicio S3, servicio intermitente periódico
sin influencia del proceso de arranque en el calenta-
miento del motor. El funcionamiento se compone por
un tiempo de arranque, un tiempo con carga constante
y un tiempo de marcha en vacío. La duración de un
ciclo es de 10 minutos, la duración relativa de conexión
equivale al 25 % de la duración de un ciclo.
Fuerza de apriete:
El nivel de potencia de la bomba hidráulica incorporada
puede alcanzar un nivel de presión de corta duración
para una fuerza de división de hasta 7 toneladas. En la
configuración básica, los divisores hidráulicos vienen
ajustados de fábrica a un nivel de potencia aproxima-
damente un 10 % inferior. Por motivos de seguridad, el
usuario no puede modificar los ajustes básicos. Tenga
en cuenta que las circunstancias externas, como la
temperatura ambiente y de funcionamiento, la presión
atmosférica y la humedad, influyen en la viscosidad del
aceite hidráulico. Además, las tolerancias de fabrica-
ción y los errores de mantenimiento pueden afectar al
nivel de presión alcanzable.
8. Desembalaje
• Abra el embalaje y extraiga el aparato cuidadosa-
mente.
• Retire el material de embalaje y los seguros de em-
balaje y transporte (si los hubiera).
• Compruebe la integridad del volumen de suministro.
• Compruebe que no haya daños de transporte en el
aparato y en los componentes de los accesorios. En
caso de reclamación, ésta deberá comunicarse de
inmediato al transportista. Las reclamaciones reali-
zadas posteriormente no serán atendidas.
• Conserve el embalaje por si fuera preciso hasta la
extinción del período de garantía.
• Familiarícese con el aparato antes de su uso con
ayuda del manual de instrucciones.
• Emplee únicamente piezas originales para los acce-
sorios, las piezas de desgaste y piezas de repuesto.
Puede encargar las piezas de repuesto a su provee-
dor técnico.
• Indique en los pedidos nuestro número de artícu-
lo, el tipo de equipo y el año de construcción del
mismo.
68 | ES
96 dB (A)
WA
89,9 dB (A)
pA
3 dB (A)
www.scheppach.com
m ¡ATENCIÓN!
¡El aparato y el material de embalaje no son ap-
tos como juguetes para niños! ¡Los niños no de-
ben jugar con bolsas de plástico, láminas o pie-
zas pequeñas! ¡Existe peligro de atragantamiento
y asfixia!
9. Montaje / antes de la puesta en
marcha
El aparato debe montarse, como mínimo, entre dos
personas.
9.1 Montaje del bastidor inferior (fig. 3 + 4)
Por razones de embalaje, el bastidor inferior debe ser
montado por el cliente.
Para ello, utilice los tornillos hexagonales M6 x 16 con
tuercas adjuntos.
Retire el tapacubos y desmonte las ruedas.
1.
2. Conecte los componentes individuales del basti-
dor inferior y a la máquina.
3. Para ello, coloque el aparato horizontalmente en
el suelo y colóquelo debajo del lado de la cuña
abridora con el acolchado de espuma de poliesti-
reno del embalaje.
Monte las ruedas en los ejes de las ruedas del
4.
bastidor inferior.
9.2 Montaje del asa (4) (bolsa de accesorios a)
(fig. 5)
Fije el asa al estribo en U con dos tornillos de cabeza
cilíndrica.
9.3 Montaje de la chapa protectora (L)
(bolsa de accesorios b) (fig. 6 + 7)
Sujete la chapa protectora (L) en la chapa guía del
1.
tronco (5) y fíjela con los tornillos de cabeza cilín-
drica y las tuercas incluidos.
Afloje el tornillo de cabeza cilíndrica con la aran-
2.
dela que se encuentra en el soporte de la rueda.
Fije el otro extremo del puntal de apoyo con el tor-
3.
nillo de cabeza ranurada en cruz y la tuerca en la
chapa protectora. (3)
A continuación, guíe el extremo abierto del puntal
4.
de apoyo (O) entre la arandela y el soporte de la
rueda, apriete de nuevo el tornillo de cabeza ci-
líndrica (4).
