9. VERDRAHTUNGSBEISPIEL UND EIN-
STELLUNG DER FERNBEDIENUNG

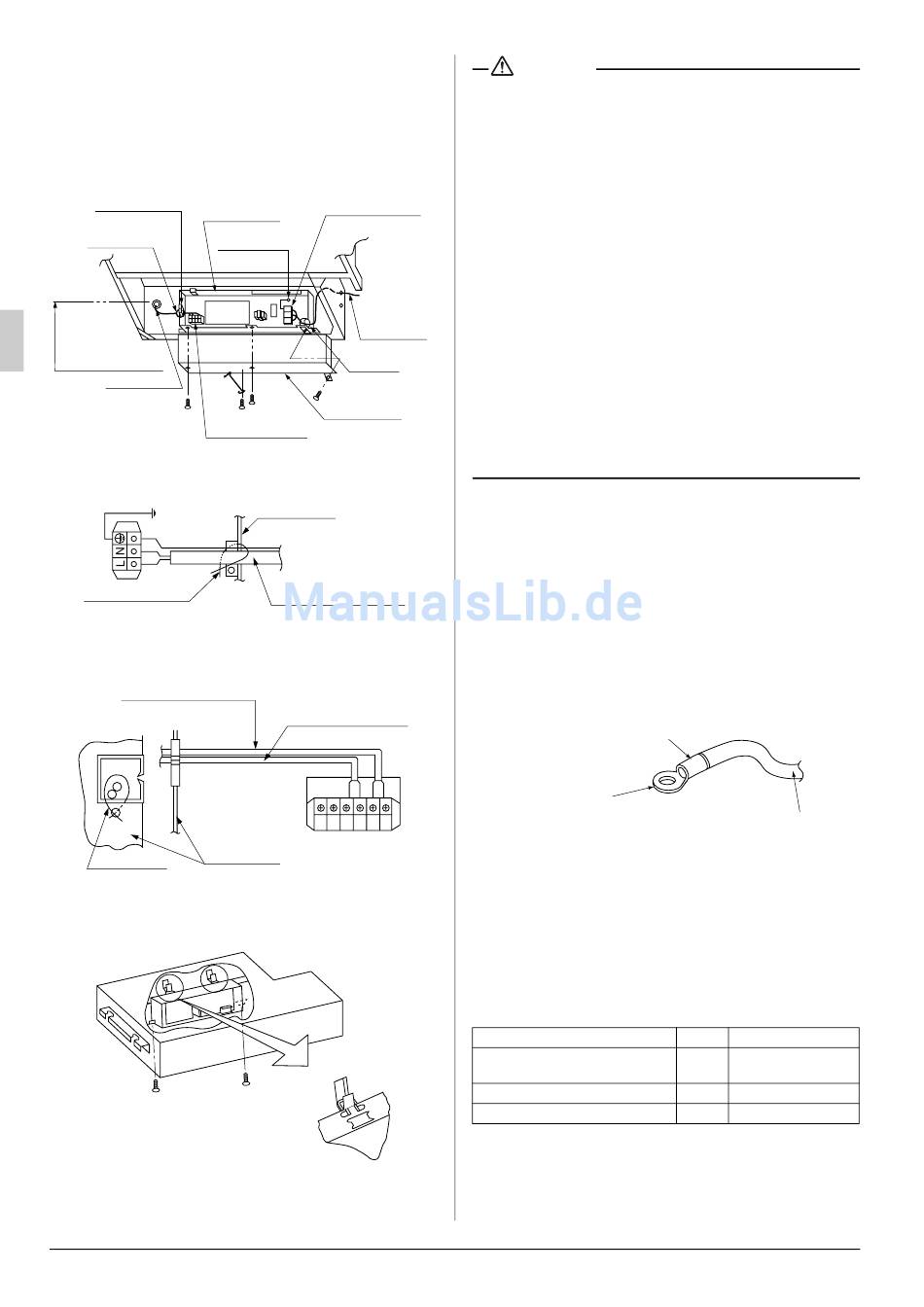

9-1 DURCHFÜHRUNG DER VERDRAHTUNG
• Beziehen Sie sich auf die Abbildung unten, wenn Sie die
Fernbedienungskabel mit der Übertragungs- und Stark-
stromleitung anschließen.
Kabelklemme
Schaltkasten
Beigelegte
Klemme
Erdungsanschluss
Verkabelung der
Fernbedienung und
Kommunikationslei-
tungen zwischen den
Geräten (*)
Gummitülle
Anschlusseinheit der
Fernbedienung (6P)
(HINWEIS 2)
HINWEIS 1: Detail der Klemmleiste für Starkstrom
Kunststoffklemme
HINWEIS 2 : Detail der Anschlusseinheit für
die Übertragungsleitung
Fernbedienungskabe(*)
(Feldverdrahtung)
Schaltkaste
Klemme
(Zubehörteil)
• Sie können den Schaltkasten für die Anlage an der in der
nachstehenden Abbildung gezeigten Stelle vorläufig aufhän-
gen. Die Anwendung hängt von der Art der Arbeit ab.
9
Netzstrom-
Anschlusseinheit (2P)
(HINWEIS 1)
Netzstromver-
kabelung
und Erdung(*)
Kunststoff-
klemme
Schaltkastenab-
deckung
Schaltkasten
Netzstromverkabelung
und Erdung (*)
(Feldverdrahtung)
Übertragungsleitung
zwischen Aggregaten(*)
(Feldverdrahtung)
T2 T1 F2 F1 P2 P1
ACHTUNG
• Denken Sie daran das Isoliermaterial oder Kitt (handelsübli-
ches Produkt) anzubringen, um das Eindringen von Wasser,
Insekten oder anderen Fremdkörpern von außen zu ver-
hindern. Ansonsten könnte ein Kurzschluss im Schaltkasten
auftreten.
• Achten Sie beim Anklemmen der Rohre darauf, keinen Druck
auf die Rohrverbindungen auszuüben, indem Sie die mitge-
lieferten Klemmen für die entsprechenden Klemmverbindun-
gen nutzen. Achten Sie zudem bei der Verkabelung darauf,
dass der Deckel auf dem Steuerungskasten richtig sitzt,
indem die Kabeldrähte ordentlich eingelegt werden und der
Deckel des Steuerungskastens fest angebracht wird. Achten
Sie beim Anbringen des Deckels des Steuerungskastens
darauf, dass sich keine Kabel unter den Kanten befinden.
Führen Sie die Kabel durch die Rohrdurchlassöffnungen, um
deren Beschädigung zu vermeiden.
• Achten Sie darauf, dass das Kabel der Fernbedienung, die
Kabel zwischen den Geräten und andere elektrische Kabel
außerhalb des Geräts nicht den gleichen Verlauf haben,
sondern mindestens mit 50mm Abstand verlegt werden, da
ansonsten elektrisches Rauschen (externe statische Aufla-
dung) Fehlfunktionen oder Schäden zur Folge haben
könnten.
[ VORSICHTSMASSREGELN ]
1. Verwenden Sie für den Anschluss der Kabeldrähte an der
Netzstromanschlusseinheit ringartige Klemmanschlüsse.
Stehen diese nicht zur Verfügung, beachten Sie bei der
Verkabelung die folgenden Punkte.
• Nicht Drähte verschiedener Größen an die gleiche
Klemme der Betriebsstromversorgung anschließen.
(Lockere Verbindungen können Überhitzung verursa-
chen.)
• Verwenden Sie den angegebenen Typ von Elektrokabel.
Schließen Sie das Kabel sicher an der Anschlusseinheit
an. Blockieren Sie das Kabel, ohne dabei übermäßige
Kraft auf den Anschluss auszuüben. (Anzugsdrehmo-
ment: 131 N. cm ± 10%)
Bringen Sie die Hülse
zur Isolation an
Runder Crimp-Kontakt
2. Anzugsdrehmomente für die Schrauben der
Anschlussklemmen.
• Verwenden Sie zum Anziehen der Schrauben der
Anschlussklemmen den passenden Schraubendreher.
Wenn die Spitze des Schraubendrehers zu klein ist, kann
der Schraubenkopf beschädigt werden und die
Schrauben werden nicht korrekt angezogen.
• Wenn die Schrauben der Anschlussklemmen zu fest ange-
zogen werden, können die Schrauben beschädigt werden.
• Für das richtige Anzugsdrehmoment der Schrauben der
Anschlussklemmen siehe untenstehende Tabelle.
Anschluss
Anschlusseinheit der
Fernbedienung (6P)
Netzstrom-Anschlusseinheit (2P)
Erdungsanschluss
3. Drähte mit unterschiedlichen Durchmessern nicht an die
selbe Erdungsklemme anschließen. Eine lockere Verbind-
ung könnte den Schutzgrad verschlechtern.
Elektrischer Draht
Größe Anzugsdrehmoment
M3,5 0,79 – 0,97N·m
M4 1,18 – 1,44N·m
M4 1,44 – 1,94N·m
