10. VERDRAHTUNGSBEISPIEL UND EIN-
STELLUNG DER FERNBEDIENUNG

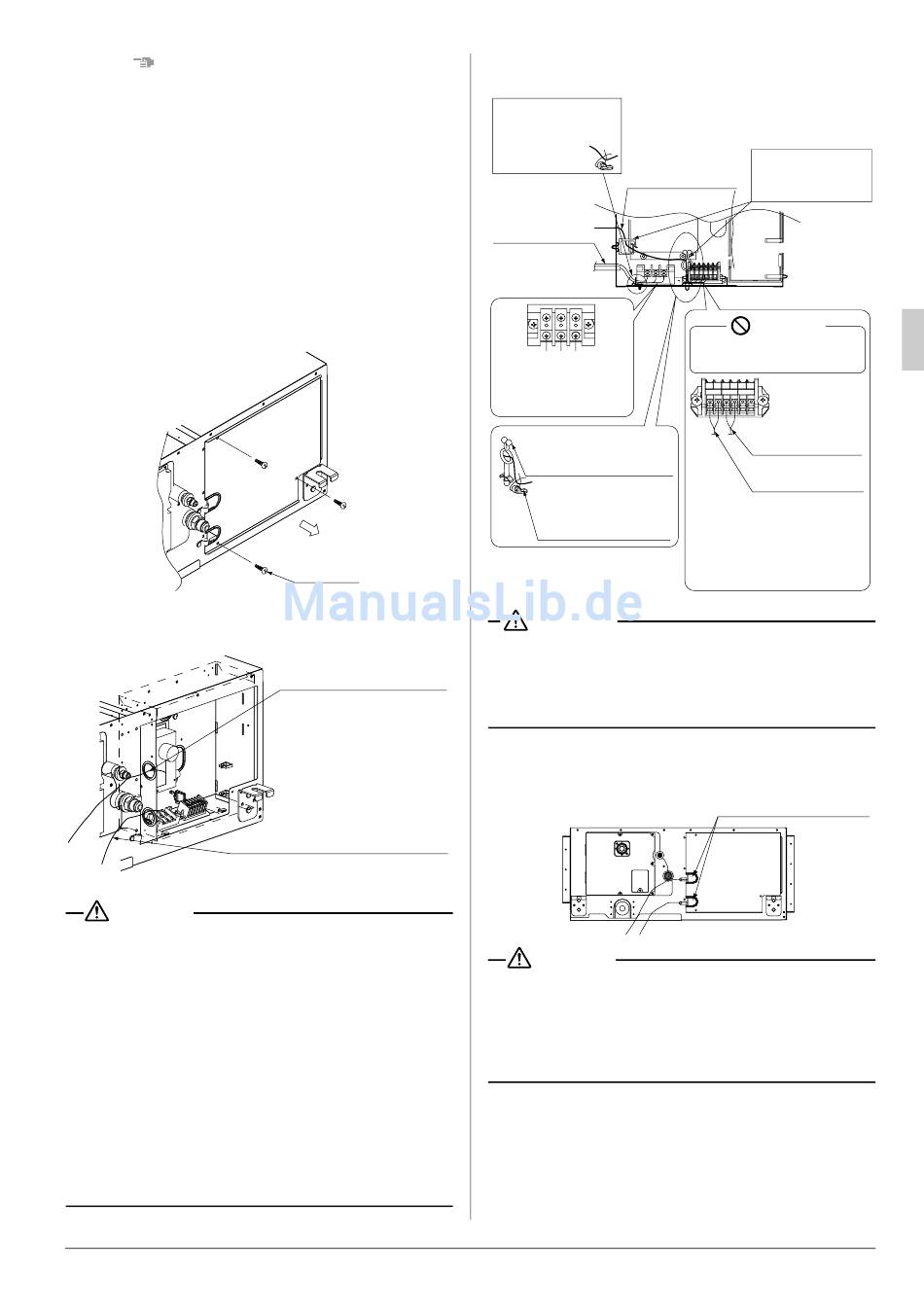

10-1 ANSCHLIESSEN DER STROMVERSOR-
GUNGS-, ERDUNGS-, FERNBEDIENUNGS-
UND ÜBERTRAGUNGSKABEL
(Entfernen Sie den Steuerungskastendeckel, wie unten gezeigt,
und schließen Sie jedes Kabel an.)
(1) Entfernen Sie den Steuerungskastendeckel.
(2) Führen Sie die Kabel durch den Kabeleinlass in der Seiten-
wand des Steuerungskastens in den Steuerungskasten.
Hochspannungskabeleinlass
Stromversorgungskabel (Hochspannung)
Erdleiter (Hochspannung)
ACHTUNG
• Verlegen Sie die Fernbedienungskabel oder Übertragung-
skabel nicht zusammen mit den Stromversorgungskabeln
oder anderen Stromkabeln entlang der gleichen Route.
Halten Sie die Fernbedienungskabel und Übertragungskabel
mindestens 50 mm von den Stromversorgungskabeln oder
anderen Stromkabeln entfernt, weil sonst externe elektrische
Störeinstreuungen in die Fernbedienungskabel und Übertra-
gungskabel induziert werden können, die Funktionsstörun-
gen oder Ausfälle verursachen können.
• Nehmen Sie für die Installation und Verkabelung der Fernbe-
dienung die beiliegende Fernbedienungs-Installationsanlei-
tung zur Hand.
• Nehmen Sie für die Verkabelung der Stromversorgung auch
den Schaltplan zu Hilfe.
• Schließen Sie die Fernbedienungs- und Übertragungskabel
korrekt an den rechten Klemmenblock an.
Deutsch
Schraube
(3 Stellen)
Niederspannungskabeleinlass
Übertragungsverdrahtung
(Niederspannung)
Fernbedienungsverdrahtung
(Niederspannung)
(3) Verlegen Sie die Kabel gemäß den folgenden Anweisun-
gen im Steuerungskasten.
Übertragungs-
Befestigen Sie die Kabel mit
verdrahtung
der Klemme (8) am
(Niederspannung)
Drahtbefestigungshalter im
Fernbedienungsver-
Steuerungskasten.
drahtung
(Niederspannung)
Stromversorgungskabel
(Hochspannung)
Erdleiter
(Hochspannung)
Erde
L N
Anschlussmethode der
Stromversorgungsklemmen
(X1M)
Verdrehen und befestigen Sie
den oberen Teil, damit die
Drähte nicht herausfallen.
Befestigen Sie das
Kabel mit der Klemme (8)
am Drahtbefestigungshalter
im Steuerungskasten.
WARNUNG
Die Drähte abschneiden und sauber verlegen, und den
Steuerungskastendeckel sicher anbringen.
Es kann zu einem elektrischen Schlag oder Brand kommen,
falls Drähte vom Steuerungskastendeckel eingeklemmt werden
oder die Drähte den Deckel hochdrücken.
(4) Bringen Sie den Steuerungskastendeckel an, und umwick-
eln Sie die Drähte mit Drahtdichtungsmaterial (Klein)(10),
um die Kabeldurchgangsöffnungen zu blockieren.
ACHTUNG
• Nachdem alle Kabelanschlüsse hergestellt worden sind,
füllen Sie die Lücken in den Durchgangsöffnungen mit Kitt
oder Isoliermaterial (vor Ort beschafft), um das Eindringen
von Kleintieren und Insekten in das Gerät zu verhüten. (Falls
Kleintiere eindringen, könnten sie Kurzschlüsse im
Steuerungskasten verursachen.)
Führen Sie das Kabel in
die mit dem
Steuerungskasten
gelieferten Kabelbinder ein.
VERBOTEN
Schließen Sie auf keinen Fall
die Stromversorgungskabel an.
P
1
P
2
F
1
F
2
T
1
T
2
Übertragungs-
verdrahtung
(Keine Polarität)
Fernbedienungsver-
drahtung (Keine Polarität)
Anschlussmethode der
Fernbedienungsklemmen (X2M)
• Wenn Litzendrähte verwendet
werden, dürfen die
Vorderenden der Drähte
nicht gelötet werden.
Kabeldurchgangsöffnungen
11
