8.

ELEKTROINSTALLATIONSARBEITEN

8-1 ALLGEMEINE HINWEISE
• Alle vor Ort bereitgestellten Teile, Materialien und elektrische
Installationen müssen den örtlichen Vorschriften entsprechen.
• Nur Kupferleiter verwenden.
• Für das Ausführen der elektrischen Verkabelungsarbeiten
siehe auch den auf dem Deckel des Anschlusskastens ange-
brachten Schaltplan-Aufkleber.
• Einzelheiten zum Anschluß der Fernbedienung siehe Instal-
lationsanleitung für die Fernbedienung.
• Alle Verdrahtungsarbeiten müssen von einem qualifizierten
Elektriker durchgeführt werden.
• Dieses System besteht aus mehreren Innengeräten. Marki-
eren Sie jedes der Innengeräte als Gerät A, Gerät B, usw...
und vergewissern Sie sich, dass die Verkabelung der
Anschlussplatine zum Außengerät und dem BS-Gerät
entsprechend übereinstimmen. Wenn die Verkabelung und
die Rohrleitungsanschlüsse zwischen dem Außengerät und
einem Innengerät falsch sind, kann das zu einer Störung des
Systems führen.
• Es muss eine Sicherung installiert sein, die in der Lage ist,
die Stromzufuhr für die gesamte Anlage zu unterbrechen.
• Siehe beiliegendes installationshandbuch des Außenaggre-
gats für Einzelheiten für Größe der Stromversorgungsver-
drahtung für das Außenaggregat, Leistung des
Unterbrecherschalters und der Schalter sowie Verdrahtung-
sanweisungen.
• Denken Sie daran, das Klimagerät zu erden.
• Schließen Sie das Erdungskabel nicht an Gas- oder Wasser-
rohre beziehungsweise Blitzableiter oder die Erdung von
Telefonleitungen an.
• Wasserrohre: kann eine Explosion oder einen Brand zur
Folge haben, wenn Gas austritt.
• Sanitärrohre: keine Erdung, wenn Hartplastikrohre ver-
wendet werden.
• Erdungsleitungen des Telefons oder Blitzableiter: können
bei Gewittern zu einer extrem hohen elektrischen Span-
nung in der Erdleitung führen.
8-2 ELEKTRISCHE EIGENSCHAFTEN
Geräte
Nennspan-
Modell Hz Volt nungsbere-
FXMQ40 · 50 ·
63M(A)VE
FXMQ80M(A)VE
220- Max. 264
FXMQ100M(A)VE
50
240
FXMQ125M(A)VE
FXMQ200M(A)VE
FXMQ250M(A)VE
FXMQ40 · 50 ·
63M(A)VE
FXMQ80M(A)VE
Max. 242
FXMQ100M(A)VE
60 220
FXMQ125M(A)VE
FXMQ200M(A)VE
FXMQ250M(A)VE
MCA: Min. Stromstärke im Stromkreis (A);
MFA: Max. Stromstärke für Sicherung (A)
kW: Ausgangsnennleistung des Ventilatormotors (kW);
FLA: Stromstärke Volllast (A)
8
Stromversor-
Ventilatormotor
gung
MCA MFA kW
ich
1,3 15 0,100
1,5 15 0,160
2,5 15 0,270
Min. 198
3,8 15 0,430
8,1 15 0,380×2
9,0 15 0,380×2
1,4 15 0,100
1,6 15 0,160
3,0 15 0,270
Min. 198
4,4 15 0,430
9,0 15 0,380×2
10,1 15 0,380×2
8-3 SPEZIFIKATIONEN FÜR VOR ORT BES-
CHAFFTE SICHERUNGEN UND KABEL
Modell
Sicherun-
FXMQ40 · 50 ·
63M(A)VE
FXMQ80M(A)VE
FXMQ100M(A)VE
FXMQ125M(A)VE
FXMQ200M(A)VE
FXMQ250M(A)VE
HINWEIS
1. Die zulässige Länge der Übertragungsverkabelung zwis-
chen Innen- und Außengeräten und zwischen Innengerät
und Fernbedienung ist folgendermaßen.
(1) Außenaggregat – Innenaggregat:
Max. 1000 m (gesamte Leitungslänge: 2000 m)
(2) Innenaggregat – Fernbedienung:
Max. 500 m
9. VERDRAHTUNGSBEISPIEL UND EIN-
STELLUNG DER FERNBEDIENUNG

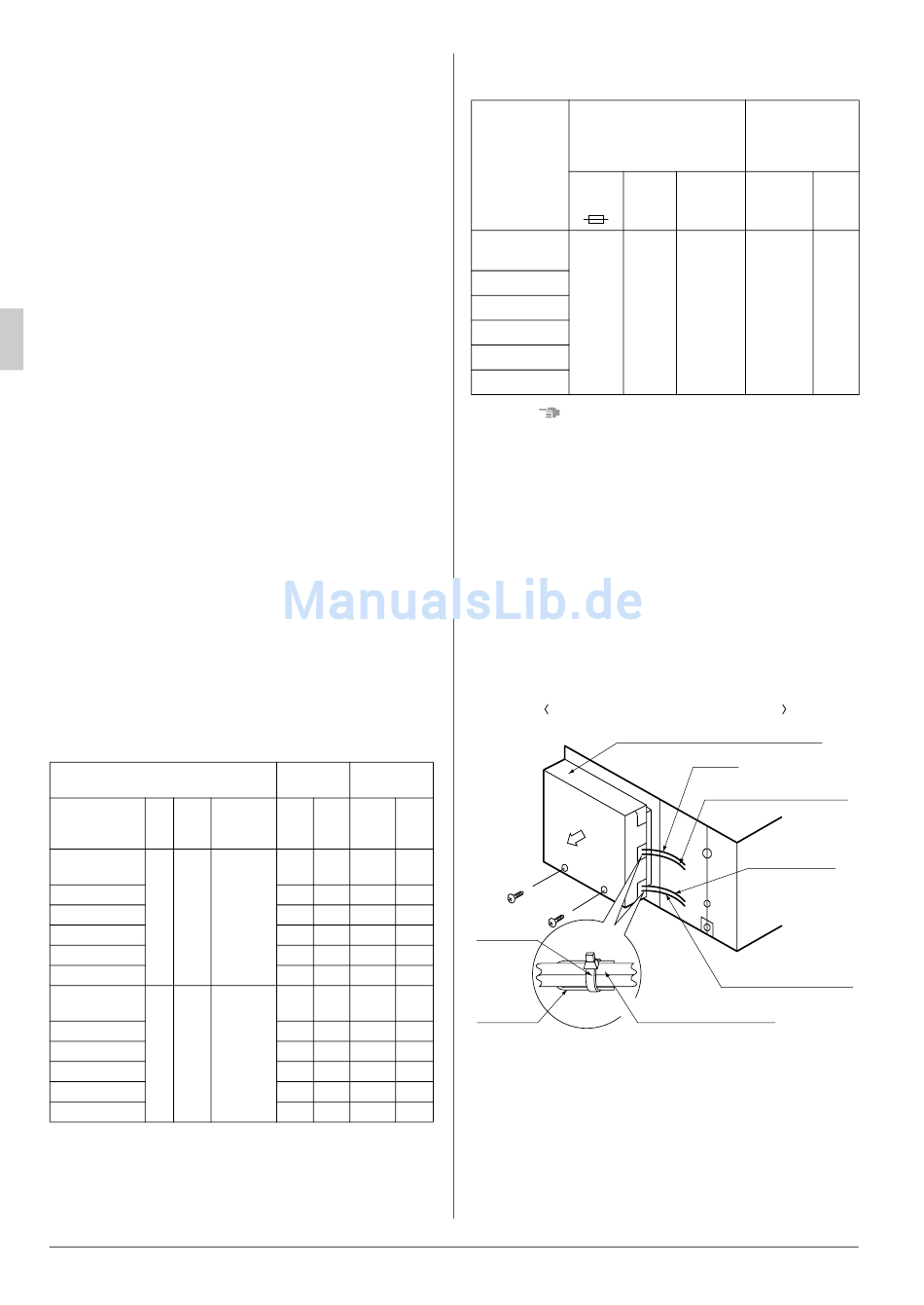

9-1 DURCHFÜHRUNG DER VERDRAHTUNG
(Den Deckel des elektrischen Teilekastens entfernen und ver-
drahten, wie in der Abbildung unten gezeigt.)
FXMQ40 · 50 · 63 · 80 · 100 · 125M(A)VE
FLA
1,0
1,2
2,0
3,0 Klammer
(Zubehörteil)
6,5
7,2
1,1
Draht-
sperrbügel
1,3
2,4
3,5
7,2
8,1
Fernbedienungsver-
Netzstromverkabelung
Übertragungsverdrah-
gen
Draht Größe
Die Kabel-
Umman-
größe muß
H05VV- teltes
15A den örtlichen
U3G Kabel
Vorschriften
(2 Drähte)
entsprechen.
Deckel des elektrischen Teilekastens
Erdung
Netzstromverkabelung (*)
(Verkabelung Vor-Ort)
Übertragungs-
verdrahtung (*)
(Verkabelung
Vor-Ort)
Fernbedienungsver-
drahtung (*)
(Verkabelung Vor-Ort)
Verdrahtung (*)
(Fernbedienung und
Kommunikationsleitungen)
drahtung
tung
Draht Größe
0,75 -
1,25
2
mm
