• Dieses System besteht aus mehreren Innengeräten.
Markieren Sie jedes der Innengeräte als Gerät A, Gerät B,
usw... und vergewissern Sie sich, dass die Verkabelung der
Anschlussplatine zum Außengerät und dem BS-Gerät
entsprechend übereinstimmen. Wenn die Verkabelung und
die Rohrleitungsanschlüsse zwischen dem Außengerät und
einem Innengerät falsch sind, kann das zu einer Störung des
Systems führen.
• Bei der festen Verkabelung muss ein Hauptschalter oder ein
entsprechender Schaltmechanismus installiert sein, bei dem
beim Abschalten alle Pole getrennt werden. Die Installation
muss den geltenden örtlichen und nationalen Vorschriften
und Gesetzen entsprechen.
Bedenken Sie, dass der Betrieb automatisch erneut
gestartet wird, wenn die Hauptstromversorgung ausge-
schaltet und anschließend wieder eingeschaltet wird.
• Siehe beiliegendes installationshandbuch des Außen-
aggregats für Einzelheiten für Größe der Stromversorgungs-
verdrahtung für das Außenaggregat, Leistung des
Unterbrecherschalters und der Schalter sowie
Verdrahtungsanweisungen.
• Denken Sie daran, das Klimagerät zu erden.
• Schließen Sie das Erdungskabel nicht an Gas- oder
Wasserrohre beziehungsweise Blitzableiter oder die Erdung
von Telefonleitungen an.
• Gasleitungen: kann eine Explosion oder einen Brand zur
Folge haben, wenn Gas austritt.
• Wasserrohre: keine Erdung, wenn Hartplastikrohre
verwendet werden.
• Erdungsleitungen des Telefons oder Blitzableiter: können
bei Gewittern zu einer extrem hohen elektrischen
Spannung in der Erdleitung führen.
8-2
ELEKTRISCHE EIGENSCHAFTEN
Geräte
Modell
Hz
Volt
FXTQ80
220-
50
240
FXTQ100
MCA: Min. Stromstärke im Stromkreis (A);
MFA: Max. Stromstärke für Sicherung (A)
kW: Ausgangsnennleistung des Ventilatormotors (kW);
FLA: Stromstärke Volllast (A)
8-3
SPEZIFIKATIONEN FÜR VOR ORT
BESCHAFFTE KABEL
Netzstromverkabelung
Modell
Draht
FXTQ80
H05VV-U3G
FXTQ100
HINWEIS
1. Die zulässige Länge der Übertragungsverkabelung
zwischen Innen- und Außengeräten und zwischen
Innengerät und Fernbedienung ist folgendermaßen.
(1) Außenaggregat – Innenaggregat:
Max. 1000 m (gesamte Leitungslänge: 2000 m)
(2) Innenaggregat – Fernbedienung: Max. 500 m
Deutsch
Strom-
Ventilatormotor
versorgung
Nennspannu
MCA
MFA
kW
ngsbereich
10,3
16
1,100
Max. 264
Min. 198
10,3
16
1,100
Fernbedienungsverdrahtung
Übertragungsverdrahtung
Größe
Draht
Die Kabel-
größe muß
Ummanteltes
den örtlichen
Kabel
Vorschriften
(2 Drähte)
entsprechen.
9.
VERDRAHTUNGSBEISPIEL UND
EINSTELLUNG DER FERNBEDIENUNG

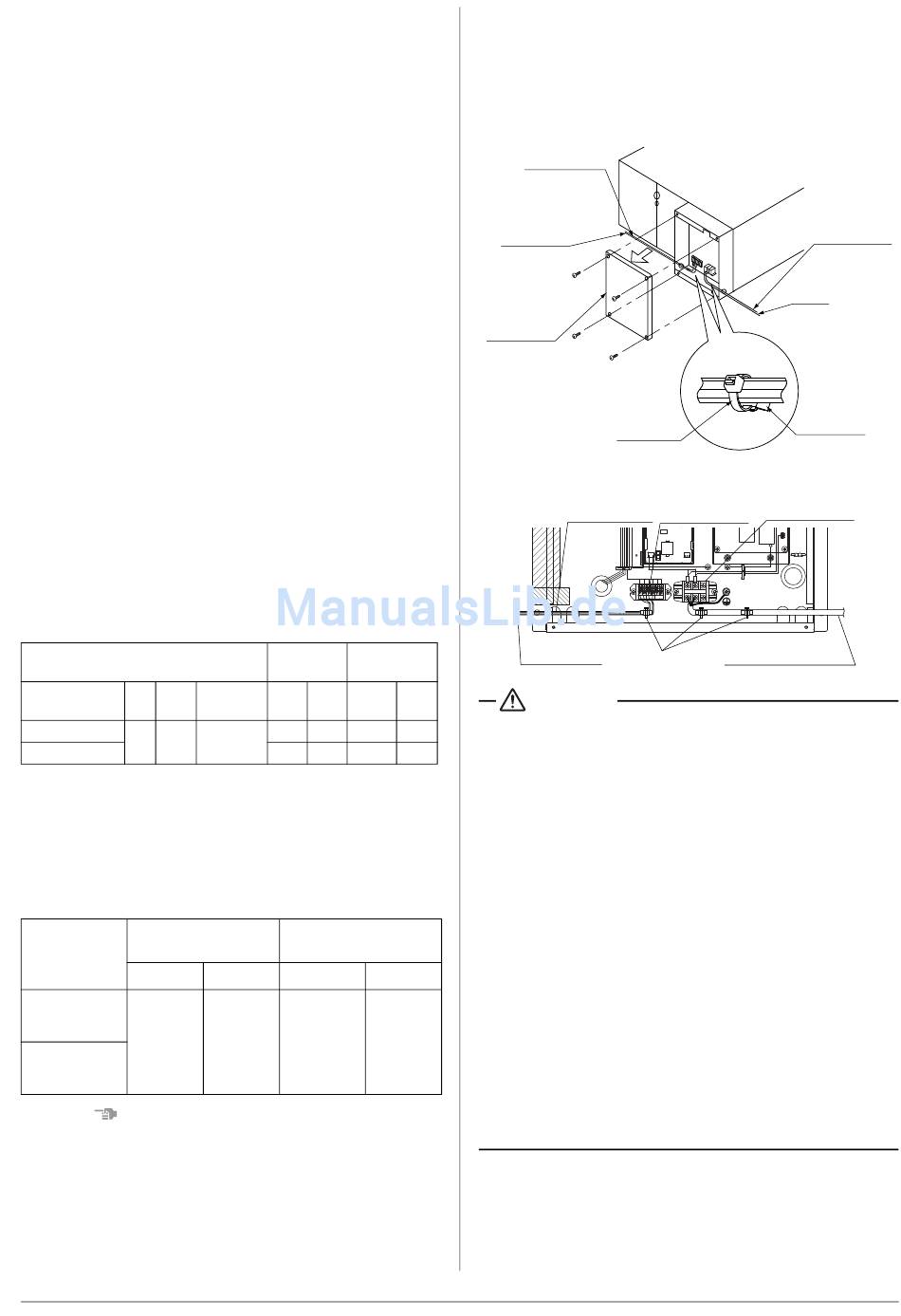

9-1
DURCHFÜHRUNG DER VERDRAHTUNG
(Den Deckel des Schaltkastens entfernen und verdrahten,
wie in der Abbildung unten gezeigt.)
Fernbedienungs-
verdrahtung
(Verkabelung
Vor-Ort)
Übertragungs-
verdrahtung)
(Verkabelung
Vor-Ort)
Deckel des
Schaltkastens
Übertragungsver-
drahtung
FLA
ACHTUNG
• Denken Sie daran das Isoliermaterial oder Kitt (handels-
4,3
übliches Produkt) anzubringen, um das Eindringen von
5,6
Wasser, Insekten oder anderen Fremdkörpern von außen
zu verhindern. Ansonsten könnte ein Kurzschluss im
Schaltkasten auftreten.
• Achten Sie beim Anklemmen der Rohre darauf, keinen
Druck auf die Rohrverbindungen auszuüben, indem Sie
die mitgelieferten Klemmen für die entsprechenden
Klemmverbindungen nutzen. Achten Sie zudem bei der
Verkabelung darauf, dass der Deckel auf dem Schaltkasten
richtig sitzt, indem die Kabeldrähte ordentlich eingelegt
werden und der Deckel des Schaltkastens fest angebracht
wird. Achten Sie beim Anbringen des Deckels des Schalt-
kastens darauf, dass sich keine Kabel unter den Kanten
Größe
befinden. Führen Sie die Kabel durch die Rohrdurchlass-
öffnungen, um deren Beschädigung zu vermeiden.
• Achten Sie darauf, dass das Kabel der Fernbedienung, die
0,75 -
Kabel zwischen den Geräten und andere elektrische Kabel
2
1,25 mm
außerhalb des Geräts nicht den gleichen Verlauf haben,
sondern mindestens mit 50mm Abstand verlegt werden,
da ansonsten elektrisches Rauschen (externe statische
Aufladung) Fehlfunktionen oder Schäden zur Folge haben
könnten.
Klammer
(Zubehörteil)
Anschlusseinheit
Fernbedienungs-
der
verdrahtung
Fernbedienung
X27A
X1M
X2M
Netzstromverkabelung
und Erdung
Klammern
(Zubehörteil)
Netzstromver-
kabelung
(Verkabelung
Vor-Ort)
Erdung
Kabelklemme
Netzstrom-
Anschlussplatine
9
