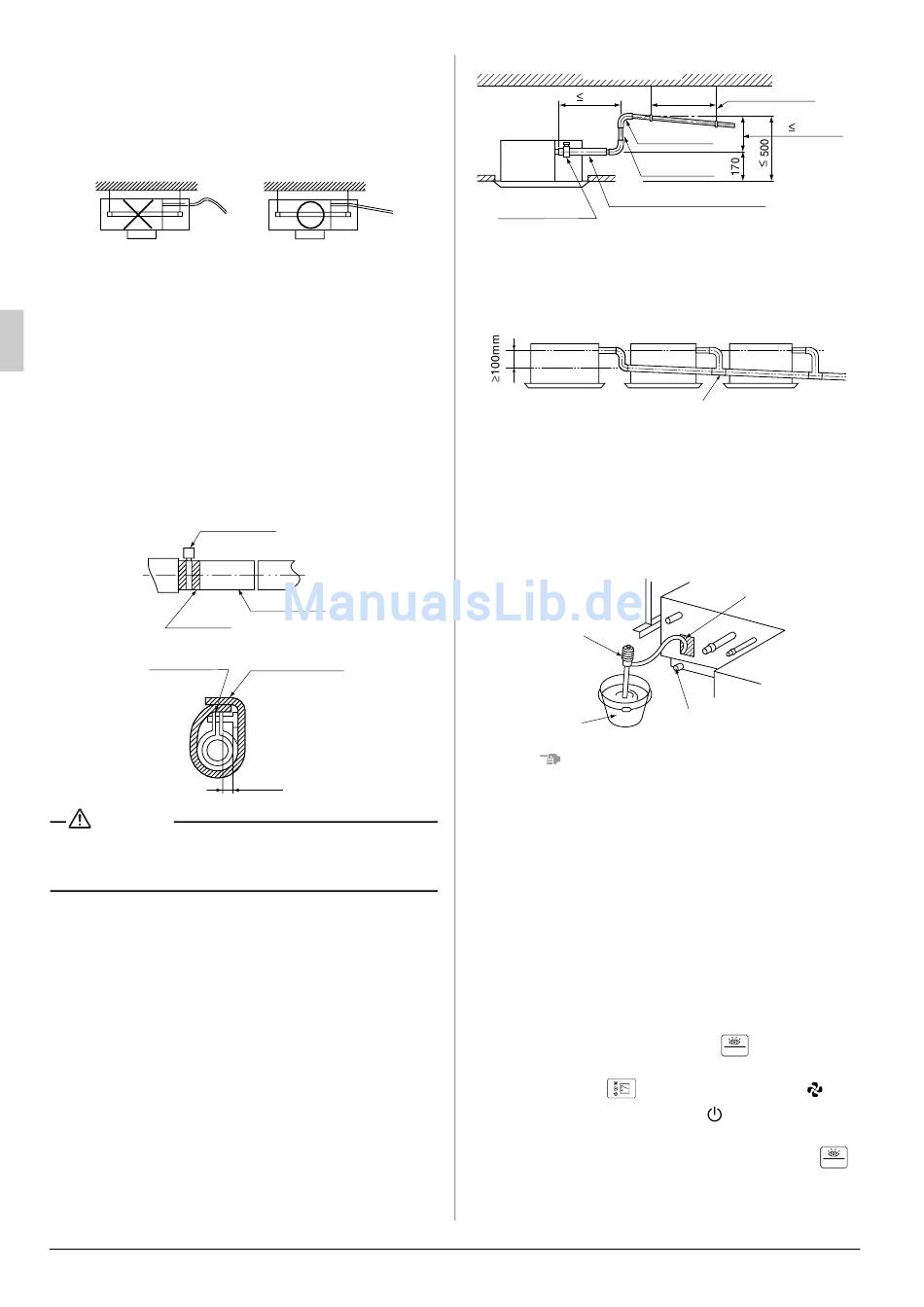

7.

ABLAUFLEITUNGSARBEITEN

〈〈Verkleiden Sie die Ablaufleitung, wie in der untenste-
henden Abbildung dargestellt, und treffen Sie Vorkehrun-
gen gegen die Kondenswasserbildung. Nicht einwandfrei
isolierte Rohrleitungen können das Austreten von Konden-
swasser zur Folge haben und möglicherweise die Einrich-
tung und persönliche Gegenstände beschädigen.〉〉
(1) Führen Sie die Arbeiten für die Kondenswasser-Ablauflei-
tung aus.
• Die Leitungen so kurz wie möglich gestalten und sie
abwärts neigend montieren, damit keine Luft in der Lei-
tung eingeschlossen bleibt.
• Der Durchmesser des Kondenswasser-Ablaufrohrs sollte
größer oder mindestens genauso groß wie der Durch-
messer des Verbindungsrohrs sein. (Vinylschlauch;
Rohrgröße: 25 mm; Äußere Abmessungen: 32 mm)
• Verwenden Sie den Kondenswasser-Ablaufschlauch und
die Metallklemme.
Den Ablaufschlauch bis zum weiß Markierungsband in
die Ablauffassung einstecken.
Die Metallklemme anziehen bis der Kopf der Schraube
weniger als 4 mm vom Schlauch entfernt ist.
Matallklemme
Band
Matallklemme
(Zubehörteil)
ACHTUNG
Das Positionieren des Geräts in einem dem Kondens-
wasserablauf entgegengesetzten Winkel kann zum Austritt
von Wasser führen.
• Wickeln Sie das Dichtungsmaterial zur Isolation über die
Klemme und den Ablaufschlauch.
• Isolieren Sie den Ablaufschlauch im Inneren des Gebäudes.
Isolieren Sie die Klemme und den Ablaufschlauch mit
dem großen Dichtungsstopfen und gehen Sie dazu vor,
wie in der Abbildung rechts dargestellt.
• Wenn der Ablaufschlauch nicht mit einem ausreichenden
Gefälle verlegt werden kann, befolgen Sie die Anweisun-
gen zum Verlegen der Ablauf-Rohrleitungen mit Steigung.
• Richten Sie für den Abflußschlauch eine Neigung von 1/
100 oder mehr ein. Zu diesem Zweck müssen Hänge-
träger in Abständen von 1 bis 1,5 m vorgesehen werden.
〈Vorsichtsmaßnahmen beim Ausführen der Rohrlei-
tungsarbeiten mit Steigung.〉
• Vergewissern Sie sich, dass die Rohrleitung höchstens
330 mm steigt.
• Richten Sie die Steigleitung horizontal aus und stellen
Sie sicher, dass sie nicht weiter als 300 mm von der Basis
der Ablauffassung reicht.
7
Ablaufschlauch
Große
Dichtungseinlage
(Zubehörteil)
≤4mm
Deckenplatte
300
Rohrleitung mit Steigung
Steigleitung
Matallklemme
Ablaufschlauch (Zubehörteil)
(Zubehörteil)
• Gehen Sie nach folgendem Schema vor, wenn Sie
zusammengeführte Kondenswasser-Ablaufleitungen
verlegen.
• Wenn mehrere Ablaufleitungen zusammengeführt wer-
den, den Einbau vornehmen, wie im folgenden beschrie-
ben.
Zusammenlaufende Ablaufleitungen mit T-Verbindung
Zusammenführung Ablaufleitungen auswählen, deren Größe
geeignet für die Kapazität der gesamten Anlage ist.
(2) Vergewissern Sie sich nach dem Abschluss der Verlegear-
beiten, dass das Kondenswasser gleichmäßig ablaufen
kann.
• Die Inspektionsöffnung öffnen, etwa 1l Wasser langsam
in die Ablaufwanne füllen, und den Ablauffluß prüfen.
Tragbare Pumpe
Eimer
HINWEIS
• Mit dieser Öffnung Wasser aus der Ablaufwanne ablaufen
lassen.
WENN DIE ELEKTRISCHE VERDRAHTUNG BEENDET IST
• Den Ablauffluß im KÜHLEN-Betrieb prüfen, wie unter
"PROBEBETRIEB" beschrieben.
WENN DIE ELEKTRISCHE VERDRAHTUNG NICHT BEEN-
DET IST
• Den Deckel des elektrischen Teilekastens entfernen, die
Betriebsstromversorgung anschließen und das Fernbedie-
nungsteil an die Klemmen anschließen.
(Siehe DURCHFÜHRUNG DER VERDRAHTUNG (S.9))
Denken Sie daran, den Deckel des Schaltkastens anzubringen,
bevor Sie das Gerät einschalten.
Als nächstes die Inspektion/Test-Taste "
nungsteil drücken. Das Aggregat schaltet auf Testbetriebsart.
Die Betriebsarttaste " " drücken, bis GEBLÄSE "
gewählt ist. Dann die Taste EIN/AUS "
Gebläse und die Ablaufpumpe beginnen zu arbeiten. Prüfen, ob
das Wasser aus dem Aggregat entfernt wird. Die Taste "
drücken, um zurück zur ersten Betriebsart zu schalten.
Abstützung
1-1,5 m
Einstellbar
( 330)
(Länge: mm)
Inspektionsöffnung
Auslauföffnung für Wartung
(mit Gummistopfen)
" am Fernbedie-
TEST
"
" drücken. Das Innen-
TEST
