Montageanleitung

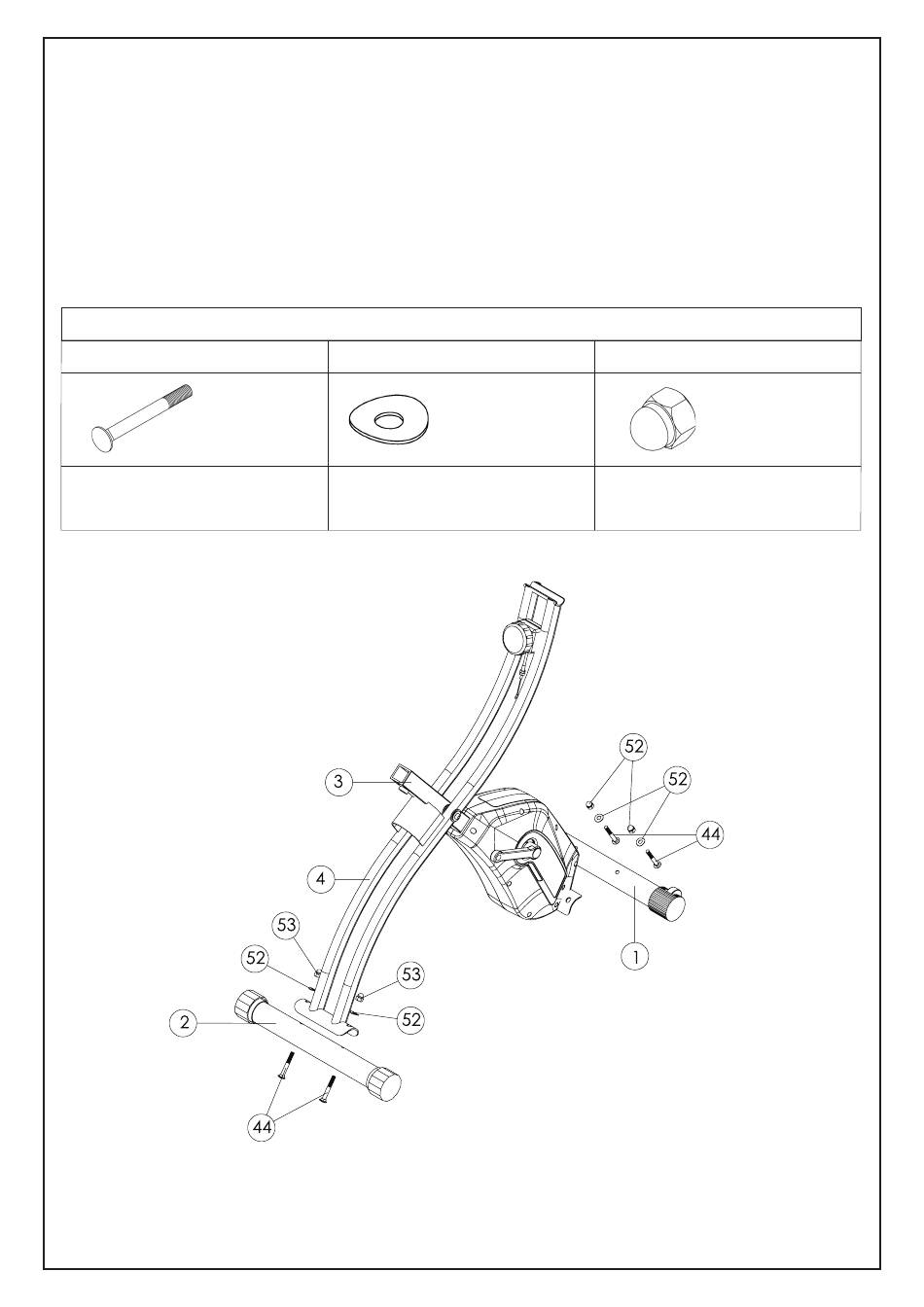

SCHRITT 1: Montage der vorderen und hinteren Bodenrohre
Montieren Sie das vordere Bodenrohr (1) am Hauptrahmen (3), das hintere Bodenrohr (2) an
der vorderen Halterung (4), und befestigen Sie es mit 4 Schrauben M8 × 60 (44), 4 gebogenen
Unterlegcheiben M8 (52) und 4 Hutmuttern M8 (53). (Wie in der Abbildung gezeigt)
Hinweis: Bei leichten Unebenheiten ist die hintere Fußrolle (11) zu justieren.
Schraube
# 44 Schraube M8 x 60
[4 Stk.]
Beschläge Einzelheiten
Unterlegscheibe
# 52 Gebogene
Unterlegscheiben M8 [4 Stk.]
6
Mutter
# 53 Hutmutter M8 [4 Stk.]
