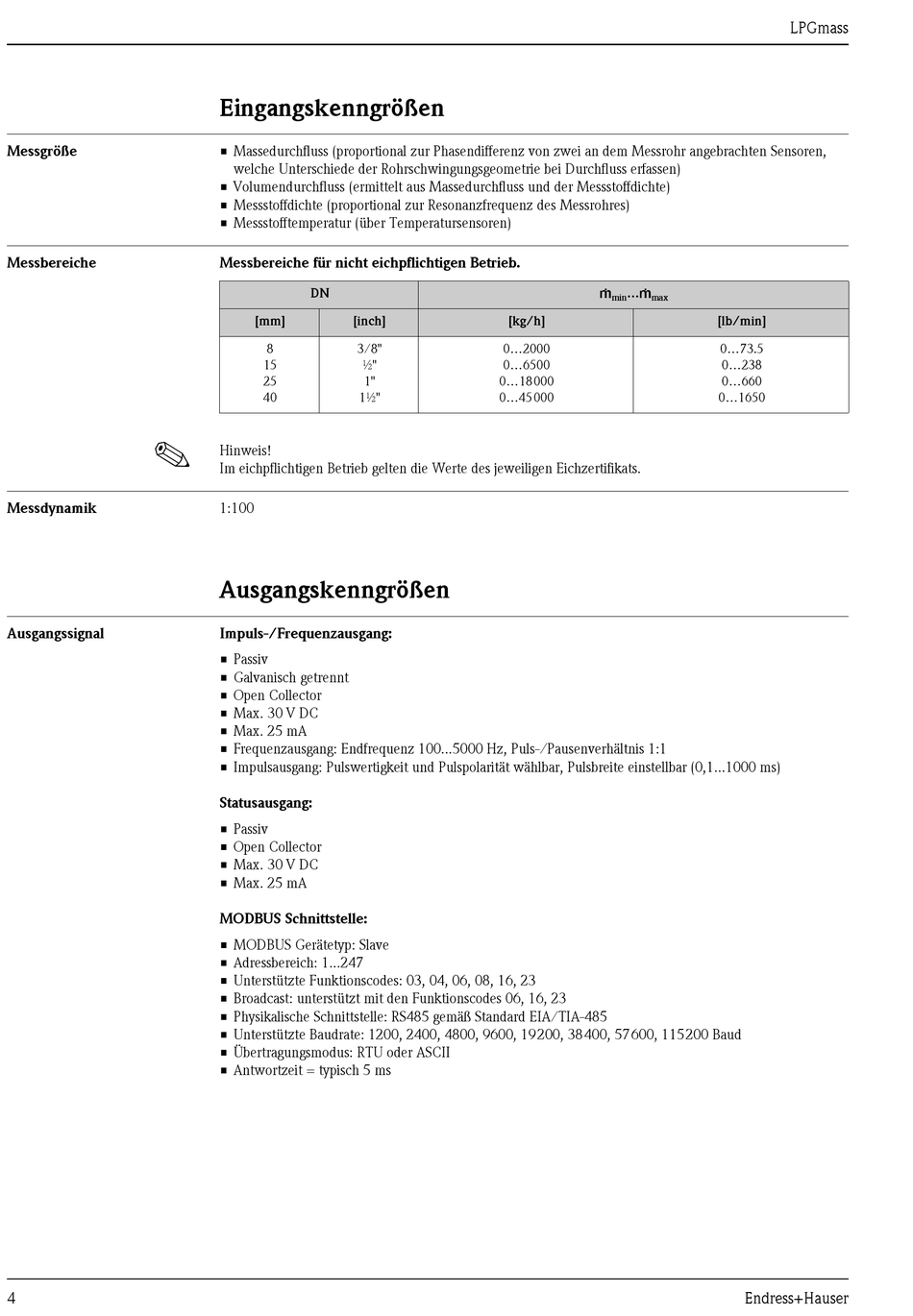

Eingangskenngrößen; Messgröße; Messbereiche; Messdynamik - Endress+Hauser LPGmass Technische Information

Messgröße

Messbereiche

!

Messdynamik

Ausgangssignal

4
Eingangskenngrößen
• Massedurchfluss (proportional zur Phasendifferenz von zwei an dem Messrohr angebrachten Sensoren,
welche Unterschiede der Rohrschwingungsgeometrie bei Durchfluss erfassen)
• Volumendurchfluss (ermittelt aus Massedurchfluss und der Messstoffdichte)
• Messstoffdichte (proportional zur Resonanzfrequenz des Messrohres)
• Messstofftemperatur (über Temperatursensoren)
Messbereiche für nicht eichpflichtigen Betrieb.
DN
[mm] [inch]
8 3/8"
15 ½"
25 1"
40 1½"
Hinweis!
Im eichpflichtigen Betrieb gelten die Werte des jeweiligen Eichzertifikats.
1:100
Ausgangskenngrößen
Impuls-/Frequenzausgang:
• Passiv
• Galvanisch getrennt
• Open Collector
• Max. 30 V DC
• Max. 25 mA
• Frequenzausgang: Endfrequenz 100...5000 Hz, Puls-/Pausenverhältnis 1:1
• Impulsausgang: Pulswertigkeit und Pulspolarität wählbar, Pulsbreite einstellbar (0,1...1000 ms)
Statusausgang:
• Passiv
• Open Collector
• Max. 30 V DC
• Max. 25 mA
MODBUS Schnittstelle:
• MODBUS Gerätetyp: Slave
• Adressbereich: 1...247
• Unterstützte Funktionscodes: 03, 04, 06, 08, 16, 23
• Broadcast: unterstützt mit den Funktionscodes 06, 16, 23
• Physikalische Schnittstelle: RS485 gemäß Standard EIA/TIA-485
• Unterstützte Baudrate: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 Baud
• Übertragungsmodus: RTU oder ASCII
• Antwortzeit = typisch 5 ms
g
...g
min max
[kg/h]
0...2000
0...6500
0...18 000
0...45 000
LPGmass
[lb/min]
0...73.5
0...238
0...660
0...1650
Endress+Hauser
