LPGmass
Ausfallsignal
Galvanische Trennung
Elektrischer Anschluss
Messeinheit
Elektrischer Anschluss
Klemmenbelegung
Versorgungsspannung
Kabeleinführungen
Endress+Hauser
Impuls-/Frequenzausgang:
Verhalten wählbar
Statusausgang:
Verhalten wählbar
MODBUS RS485:
Verhalten wählbar
Alle Stromkreise für Ausgänge und Hilfsenergie sind untereinander galvanisch getrennt.
Hilfsenergie
c
d

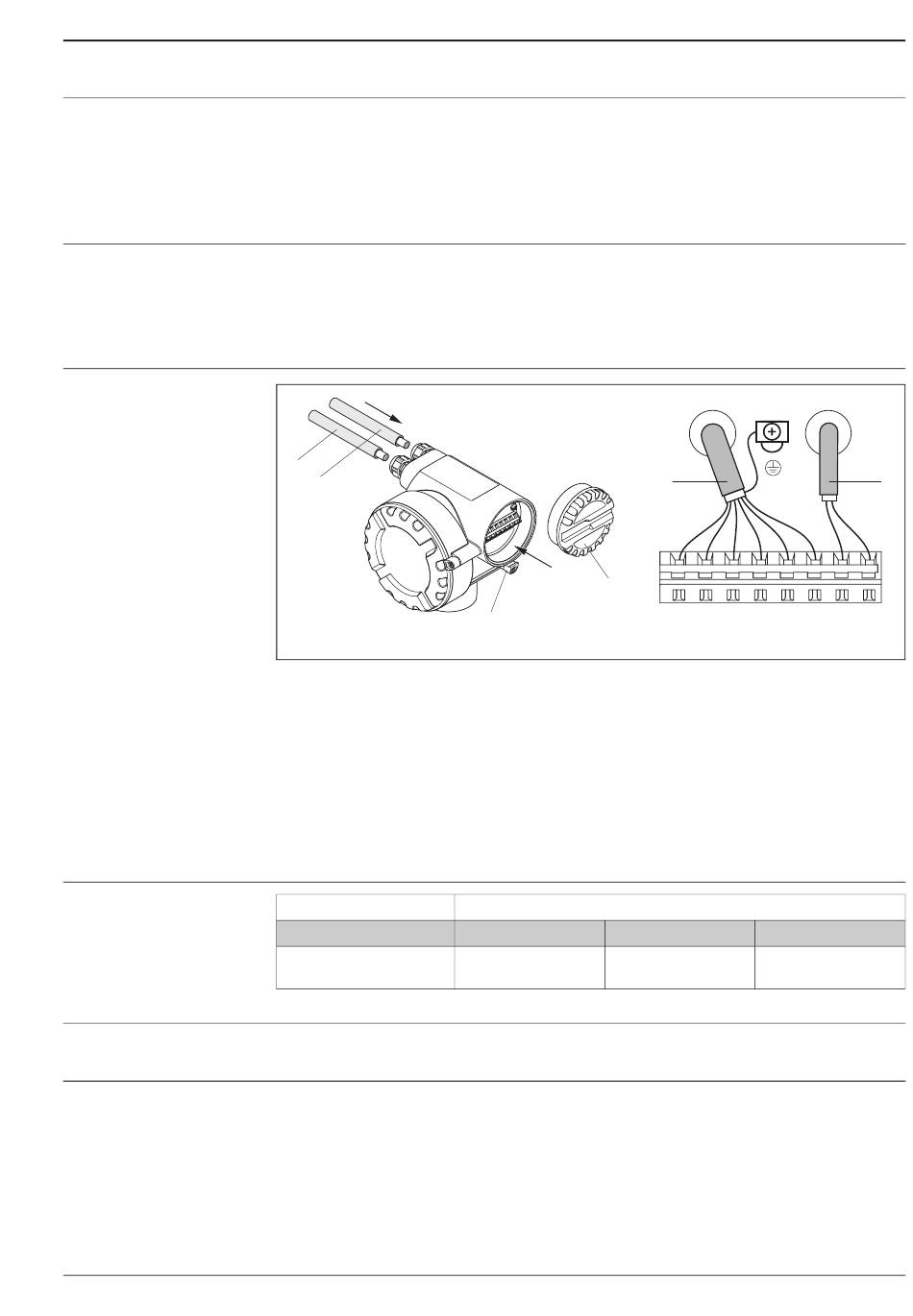

Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm²
A
Ansicht A
a
Sicherheitskralle
b
Deckel Klemmenanschlussraum
c
Signalkabel: Klemmen Nr. 22-27
(Schirm für Modbus RS485 ist obligatorisch; Schirm für Impuls- /Frequenz- und Statusausgänge ist nicht erforder-
lich aber empfehlenswert)
d
Kabel für Hilfsenergie: 20...28 V AC, 10...30 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L- für DC
Bestellvariante
8FE**-***********N
24 V DC Nominalspannung (10...30 V DC)
24 V AC Nominalspannung (20...28 V AC)
Hilfsenergie- und Signalkabel (Ausgänge):
• Kabeleinführung M20 × 1,5 (8...12 mm)
• Gewinde für Kabeleinführungen, ½" NPT, G ½"
A
b
a
Klemmen-Nr. (Ein-/Ausgänge)
22 (+) / 23 (–)
24 (+) / 25 (–)
Impuls-/Frequenz-/Status-
Impuls-/Frequenz-/Status-
ausgang 2
ausgang 1
A
c
27 26 25 24 23 22
-
+
-
+
-
+
26 (+) / 27 (–)
MODBUS RS485
d
2
1
N
L1
(L-)
(L+)
A0006923
5
