DUC-MF2
Quickstart
A
Benutzeroberfläche
DUC-MF2 schaltet sich nach Anlegen der Spannungsversorgung automatisch ein.
Schaltet die Hintergrundbeleuchtung der Anzeige ein/aus.
Verwenden Sie zur Navigation zwischen den verschiedenen Menüs bitte die Pfeiltasten, die sich auf der
rechten und linken Seite des Bildschirms befinden.
Bestätigt Ihre Eingabe
Bringt Sie zurück
Löst eine bestimmte Funktion aus (je nach gewähltem Menü)
XYZ
B
Bereit zur Durchflussmessung in fünf Schritten:
1. Wählen Sie die geeignete Stelle zur Montage der Ultraschallsensoren
2. Parametrieren Sie Ihr DUC-MF2
3. Befestigen Sie die Ultraschallsensoren auf der Rohrleitung
4. Führen Sie einen Nullpunktabgleich durch (falls möglich)
5. Beginnen Sie mit der Durchflussmessung
Die Rohrleitung muss für eine Messung vollständig gefüllt sein!
C
Parametrierung und Montage
1. Schalten Sie den Messumformer ein (automatisch nach dem Einstecken der
Spannungsversorgung, siehe unten).
2. Wählen Sie „Quick Setup".
3. Wählen Sie Messkanal 1 oder Messkanal 2.
4. Wählen Sie aus zwischen Durchmesser oder Umfang der Rohrleitung, je nachdem welche Größe
Ihnen vorliegt.
5. Geben Sie einen Wert für den Durchmesser oder den Umfang ein.
6. Geben Sie einen Wert für die Wandstärke Ihrer Rohrleitung ein.
7. Wählen Sie das Material Ihrer Rohrleitung aus.
8. Wählen Sie ggf. die Rohr Innenauskleidung, nur falls Ihre Rohrleitung eine solche besitzt.

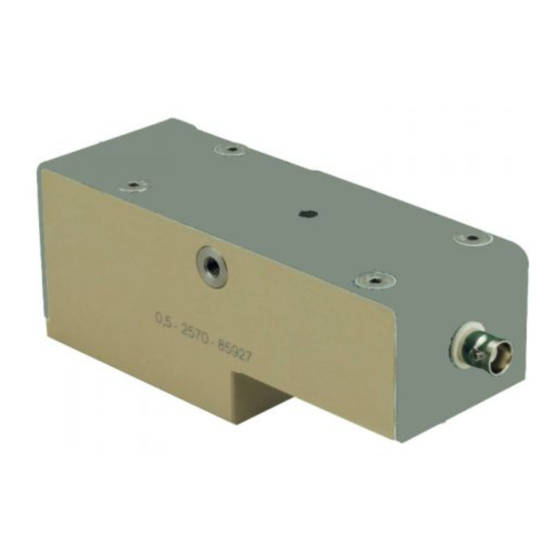

9. Wählen Sie den Ultraschallwandlertyp, den Sie verwenden möchten.
 Nr. 1 = DUC-WF40 DN10.....DN100
 Nr. 3 = DUC-WF10 DN32.....DN400
 Nr. 4 = DUC-WF05 DN200...DN6000
10. Wählen Sie die Montageart der Sensoren. Der Standard ist die V-Montage.
11. Montieren Sie die Ultraschallwandler auf der Rohrleitung.
Bewegen den Kursor in die jeweiligen Richtungen
Bestätigt Ihre Eingabe und schaltet zum nächsten Anzeigefenster
Vergrößert den Wert
Verkleinert den Wert
Ohne Funktion

Werbung

loading

Inhaltszusammenfassung für Kobold DUC-MF2

  • Seite 1 DUC-MF2 Quickstart Benutzeroberfläche DUC-MF2 schaltet sich nach Anlegen der Spannungsversorgung automatisch ein. Schaltet die Hintergrundbeleuchtung der Anzeige ein/aus. Verwenden Sie zur Navigation zwischen den verschiedenen Menüs bitte die Pfeiltasten, die sich auf der rechten und linken Seite des Bildschirms befinden.
  • Seite 2 Sensor mit Hilfe des Gewindes befestigt werden muss. Abbildung 3 zeigt als Beispiel die Montage bei der Lochanzahl 4. Zusammen mit Ihrem DUC-MF2-Messumformer erhalten Sie Ultraschallsensoren und eine zu den gelieferten Ultraschallwandlern passende Montageschiene. Wenn Sie mehrere DUC-MF-Messumformer und Ultraschallsensoren für verschiedene Rohrabmessungen bestellt haben, ist es möglich, dass Sie Montageschienen verschiedener Länge erhalten (kurz oder lang).
  • Seite 3 12. Wählen Sie die beste Stelle für die Montage der Ultraschallsensoren. Um die größtmögliche Messgenauigkeit zu erzielen, montieren Sie bitte jedes Paar Ultraschallwandler so, dass die Einlaufstrecke mindestens zehnmal so lang ist wie der Durchmesser Ihrer Rohrleitung und der Auslauf dreimal so lang wie der Durchmesser Ihrer Rohrleitung ist. Wenn Sie zwei Paar Ultraschallwandler an derselben Rohrleitung anbringen, können Sie diese zum Erzielen einer höheren Genauigkeit, oder für einen redundanten Betrieb nutzen oder die Auswirkungen von Querströmungen reduzieren (siehe Abbildungen 8 und 9).
  • Seite 4: Wichtige Hinweise

    „Einstellung Ein-/Ausgänge“ und nehmen Sie dann die Einstellungen für die digitalen und/oder analogen Ausgänge vor. Bitte konsultieren Sie die Bedienungsanleitung von DUC-MF2 für weitere Informationen. Die Bedienungsanleitung finden Sie als pdf-Dokument auf der CD, die im Lieferumfang Ihres DUC-MF2 enthalten ist.
  • Seite 5 Verdrahtung Zur Verdrahtung von DUC-MF2 ist es notwendig, die Kabelabdeckung des Gerätes zu entfernen. Dazu müssen die zwei Schrauben entfernt werden (in Abbildung 11 mit roten Pfeilen markiert). Abbildung 11 Entfernung der Abdeckung von Abbildung 12 Kabelraum mit Schraubterminals den Anschlüssen Wir empfehlen Ihnen dringend, die Sensorkabelenden durch die mitgelieferten Ferrite zu ziehen, bevor Sie die Ultraschallsensorkabel an den Messumformer anschließen.
  • Seite 6: Beschreibung

    Produktes entsprechende Bedienungsanleitung benötigen, können Sie diese mit Angabe des zugehörigen Belegdatums und der Seriennummer bei uns kostenlos per E-Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform gegen Berechnung der Portogebühren zugesandt werden.
  • Seite 7: Entsorgung

    1. „Cd" steht für Cadmium. 2. „Hg" steht für Quecksilber. 3. „Pb" steht für Blei. 4. „Li" steht für Lithium Elektro- und Elektronikgeräte Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: +49 (0)6192-2990 Fax: +49(0)6192-23398 E-Mail: info.de@kobold.com Internet: www.kobold.com...
