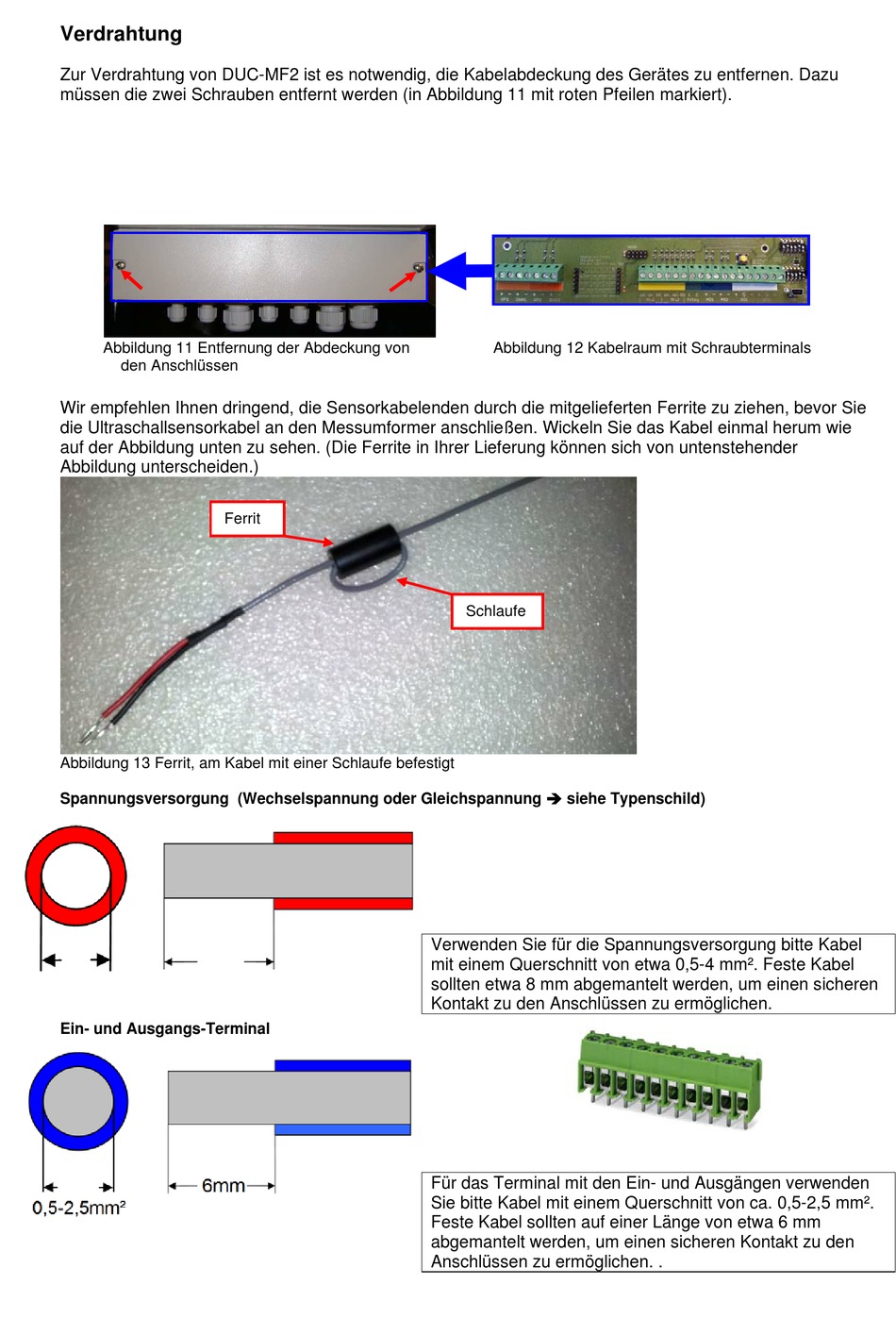

Kobold DUC-MF2 Schnellstartanleitung Seite 5

Verdrahtung
Zur Verdrahtung von DUC-MF2 ist es notwendig, die Kabelabdeckung des Gerätes zu entfernen. Dazu
müssen die zwei Schrauben entfernt werden (in Abbildung 11 mit roten Pfeilen markiert).
Abbildung 11 Entfernung der Abdeckung von
den Anschlüssen
Wir empfehlen Ihnen dringend, die Sensorkabelenden durch die mitgelieferten Ferrite zu ziehen, bevor Sie
die Ultraschallsensorkabel an den Messumformer anschließen. Wickeln Sie das Kabel einmal herum wie
auf der Abbildung unten zu sehen. (Die Ferrite in Ihrer Lieferung können sich von untenstehender
Abbildung unterscheiden.)
Ferrit
Abbildung 13 Ferrit, am Kabel mit einer Schlaufe befestigt
Spannungsversorgung (Wechselspannung oder Gleichspannung  siehe Typenschild)
Ein- und Ausgangs-Terminal
Abbildung 12 Kabelraum mit Schraubterminals
Schlaufe
Verwenden Sie für die Spannungsversorgung bitte Kabel
mit einem Querschnitt von etwa 0,5-4 mm². Feste Kabel
sollten etwa 8 mm abgemantelt werden, um einen sicheren
Kontakt zu den Anschlüssen zu ermöglichen.
Für das Terminal mit den Ein- und Ausgängen verwenden
Sie bitte Kabel mit einem Querschnitt von ca. 0,5-2,5 mm².
Feste Kabel sollten auf einer Länge von etwa 6 mm
abgemantelt werden, um einen sicheren Kontakt zu den
Anschlüssen zu ermöglichen. .
