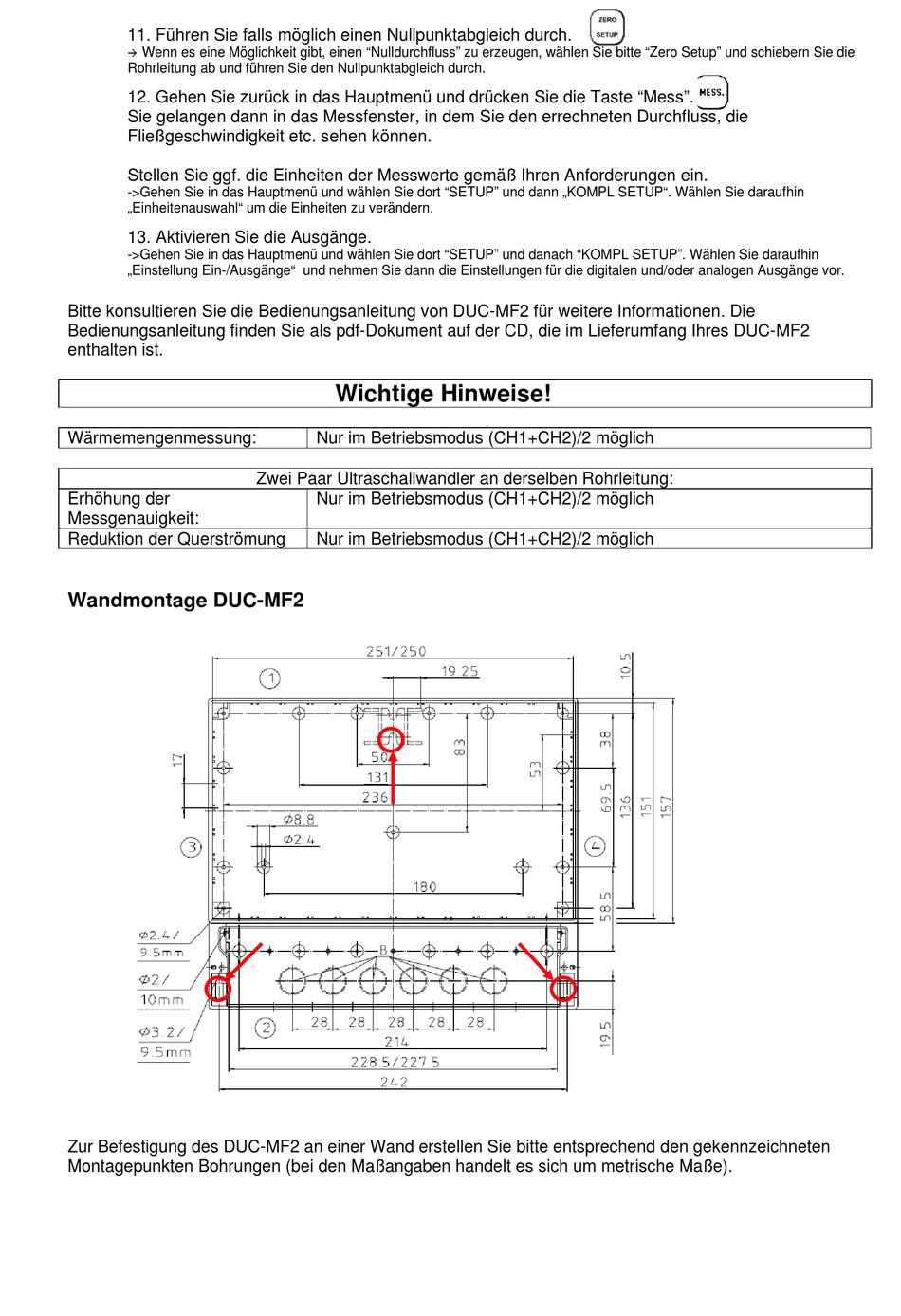

11. Führen Sie falls möglich einen Nullpunktabgleich durch.
Wenn es eine Möglichkeit gibt, einen "Nulldurchfluss" zu erzeugen, wählen Sie bitte "Zero Setup" und schiebern Sie die

Rohrleitung ab und führen Sie den Nullpunktabgleich durch.
12. Gehen Sie zurück in das Hauptmenü und drücken Sie die Taste "Mess".
Sie gelangen dann in das Messfenster, in dem Sie den errechneten Durchfluss, die
Fließgeschwindigkeit etc. sehen können.
Stellen Sie ggf. die Einheiten der Messwerte gemäß Ihren Anforderungen ein.
->Gehen Sie in das Hauptmenü und wählen Sie dort "SETUP" und dann „KOMPL SETUP". Wählen Sie daraufhin
„Einheitenauswahl" um die Einheiten zu verändern.
13. Aktivieren Sie die Ausgänge.
->Gehen Sie in das Hauptmenü und wählen Sie dort "SETUP" und danach "KOMPL SETUP". Wählen Sie daraufhin
„Einstellung Ein-/Ausgänge" und nehmen Sie dann die Einstellungen für die digitalen und/oder analogen Ausgänge vor.
Bitte konsultieren Sie die Bedienungsanleitung von DUC-MF2 für weitere Informationen. Die
Bedienungsanleitung finden Sie als pdf-Dokument auf der CD, die im Lieferumfang Ihres DUC-MF2
enthalten ist.
Wärmemengenmessung:
Erhöhung der
Messgenauigkeit:
Reduktion der Querströmung
Wandmontage DUC-MF2
Zur Befestigung des DUC-MF2 an einer Wand erstellen Sie bitte entsprechend den gekennzeichneten
Montagepunkten Bohrungen (bei den Maßangaben handelt es sich um metrische Maße).

Wichtige Hinweise!

Nur im Betriebsmodus (CH1+CH2)/2 möglich
Zwei Paar Ultraschallwandler an derselben Rohrleitung:
Nur im Betriebsmodus (CH1+CH2)/2 möglich
Nur im Betriebsmodus (CH1+CH2)/2 möglich
