Kobold DUC-MF2 Schnellstartanleitung Seite 2
Nach der Parametrierung zeigt der Bildschirm den erforderlichen Abstand zwischen den zwei
Ultraschallsensoren in Millimetern sowie eine Lochanzahl an. Die Lochanzahl bezeichnet die Anzahl der
Rasterlöcher, die bei der Montage mit Hilfe einer Montageschiene abgezählt werden müssen. Das erste
Loch nach dem ersten Ultraschallsensor ist Loch Nr. 1, das letzte Rasterloch ist das Loch, in dem der
zweite Sensor mit Hilfe des Gewindes befestigt werden muss. Abbildung 3 zeigt als Beispiel die Montage
bei der Lochanzahl 4.
Zusammen mit Ihrem DUC-MF2-Messumformer erhalten Sie Ultraschallsensoren und eine zu den
gelieferten Ultraschallwandlern passende Montageschiene. Wenn Sie mehrere DUC-MF-Messumformer
und Ultraschallsensoren für verschiedene Rohrabmessungen bestellt haben, ist es möglich, dass Sie
Montageschienen verschiedener Länge erhalten (kurz oder lang). Bitte entnehmen Sie der Tabelle weiter
unten, welche Montageschiene mit welchem Ultraschallsensormodell verwendet werden kann.
Montageschiene
Kurz (25 cm)
Lang (40 cm)

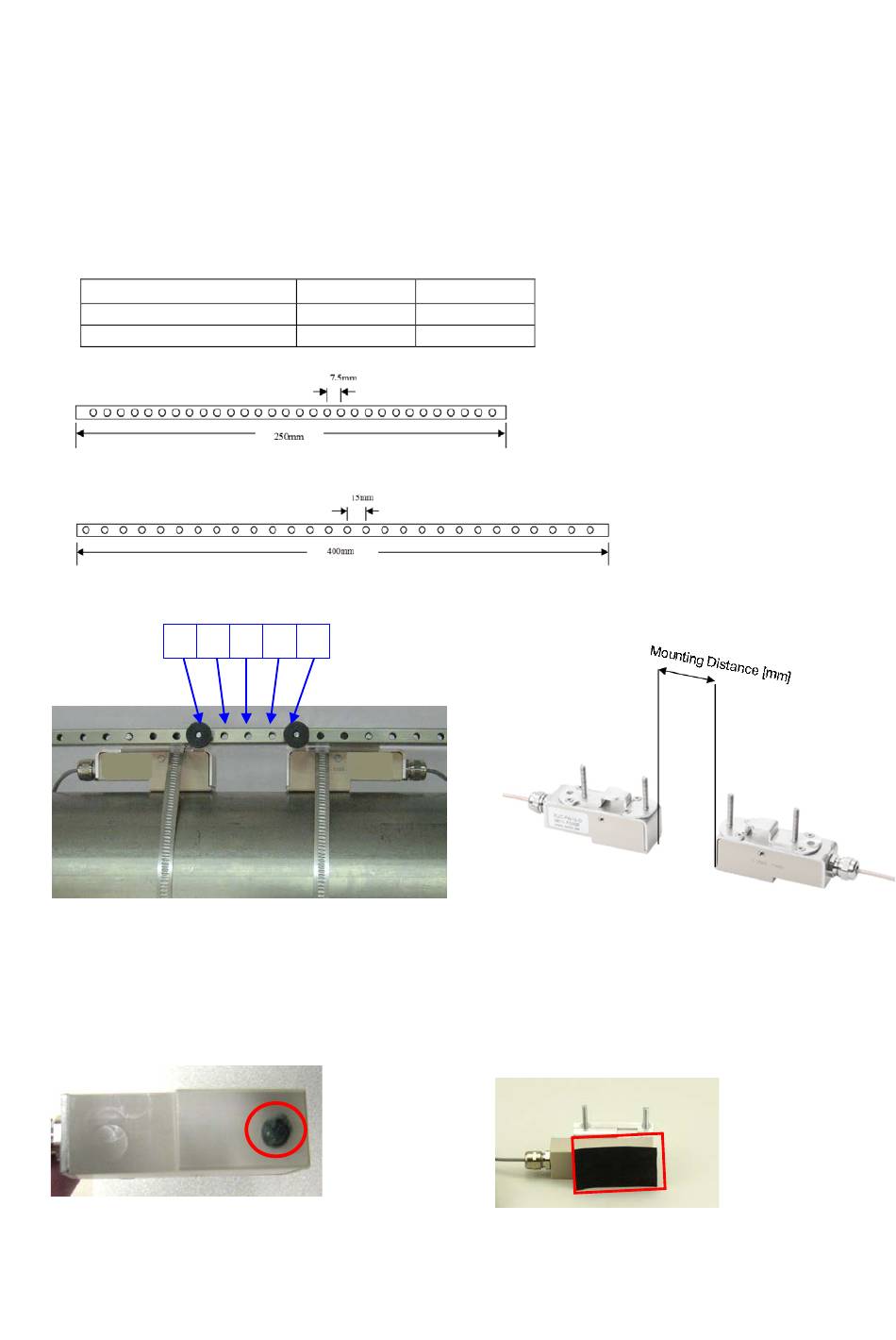

Abbildung 1 Montageschiene kurz (Länge 250 mm, Lochabstand 7,5 mm)
Abbildung 2 Montageschiene lang (Länge 400 mm, Lochabstand 15 mm)
0
1
Abbildung 3 Beispiel für Montageschiene mit
Lochanzahl 4 (drei Rasterlöcher zwischen den in V-
oder W-Montage anzubringenden Ultraschallwandlern)
Auf die Fläche, die nach der Montage die Rohrleitung berührt, ist akustisches Koppelgel (etwa von Größe
einer Erdnuss, Abbildung 5) aufzutragen oder eine akustische Koppelfolie (Abbildung 6) anzubringen.
Abbildung 5 Verwendung eines akustischen Koppelgels
(Magnalube)
DUC-WF10
X
2
3
4
DUC-WF40
X
Abbildung 4 Beispiel für einen Abstand in Millimetern
ohne Montageschiene
Abbildung 6 Verwendung akustischer Koppelfolie
