Kobold DUC-MF2 Schnellstartanleitung Seite 3

12. Wählen Sie die beste Stelle für die Montage der Ultraschallsensoren. Um die größtmögliche
Messgenauigkeit zu erzielen, montieren Sie bitte jedes Paar Ultraschallwandler so, dass die
Einlaufstrecke mindestens zehnmal so lang ist wie der Durchmesser Ihrer Rohrleitung und der
Auslauf dreimal so lang wie der Durchmesser Ihrer Rohrleitung ist. Wenn Sie zwei Paar
Ultraschallwandler an derselben Rohrleitung anbringen, können Sie diese zum Erzielen einer
höheren Genauigkeit, oder für einen redundanten Betrieb nutzen oder die Auswirkungen von
Querströmungen reduzieren (siehe Abbildungen 8 und 9). Es ist dabei zwingend notwendig,
dass die beiden Ultraschallsensorenpaare exakt um 180° zueinander versetzt angebracht
werden. Wenn Sie an horizontalen Rohrleitungen Messungen durchführen möchten, empfehlen
wir Ihnen die Ultraschallsensoren auf zehn und zwei Uhr zu montieren, um zu verhindern, dass
die Konzentration von Gasblasen bzw. Sedimentationen im oberen bzw. unteren Teil der
Rohrleitung die Messung beeinflussen.

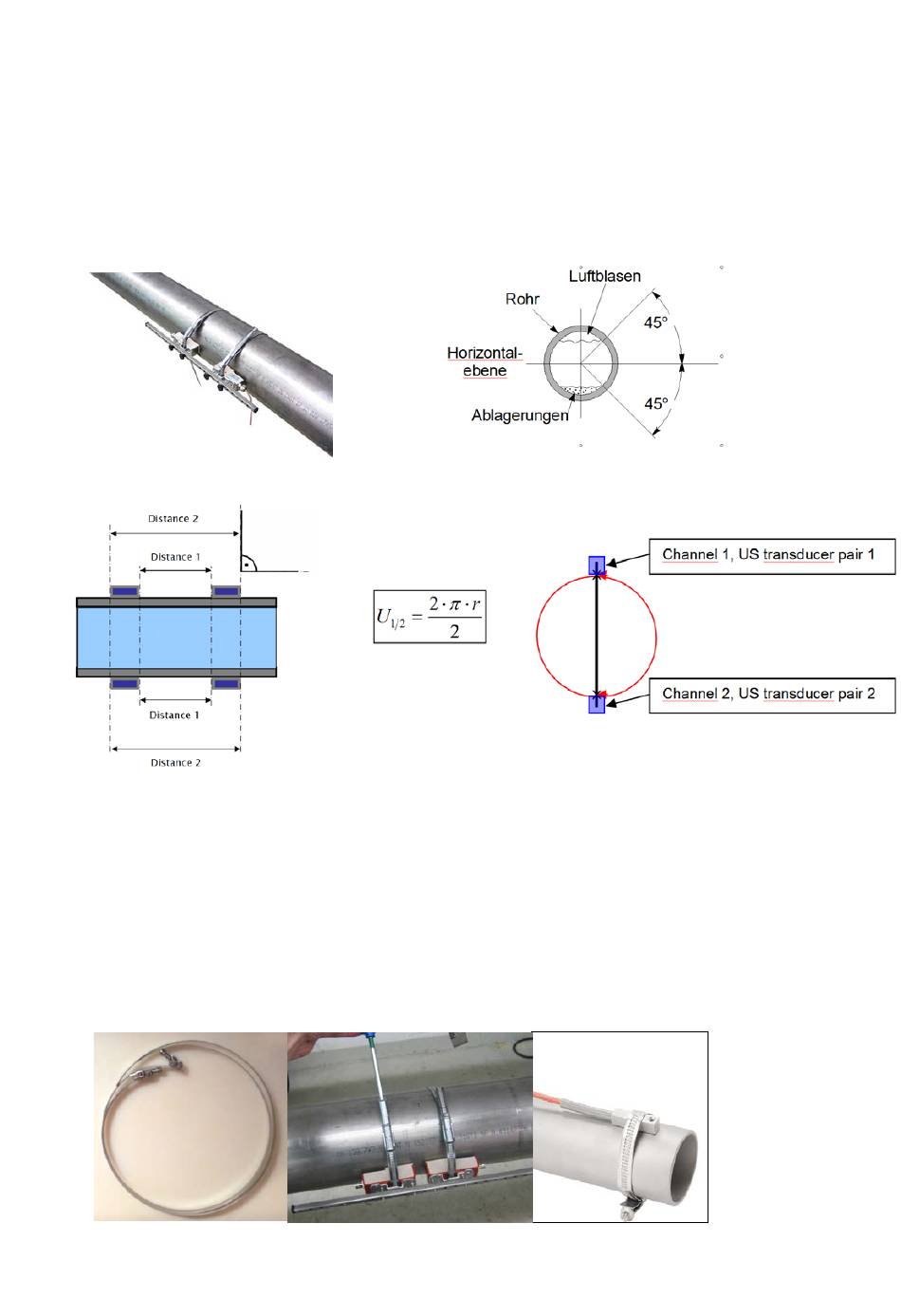

Abbildung 7 Ultraschallwandler mit Montageschiene auf
etwa 9 Uhr montiert
Abbildung 8 Zwei Ultraschallwandlerpaare auf derselben
Rohrleitung (-> Erhöhung der Messgenauigkeit,
Reduktion der Auswirkungen von Schrägströmung,
Redundanz)
13. Die Ultraschallwandler sind mit Metallspannbändern auf der Rohrleitung fixiert. Die
Metallspannbänder werden mit Hilfe von Spannbändern festgezogen (Abbildung in der Mitte). Die
Länge der Spannbänder richtet sich nach dem größten Rohrdurchmesser. Bitte fädeln Sie das
Spannband in den Spanner wie auf dem linken Bild gezeigt. Verfahren Sie auf dieselbe Weise mit
den PT100-Temperaturfühlern. PT100 Nr. 2 muss auf der wärmeren Rohrleitung, PT100 Nr. 1 auf
der kühleren Rohrleitung befestigt werden. Tragen Sie auch zwischen den PT100-Sensoren und
der Rohrleitungsoberfläche akustisches Koppelgel auf. Nach der Befestigung sollte der PT100-
Sensor einisoliert werden, um die Einflüsse der umgebenden Lufttemperatur zu minimieren.
Abbildung 10 Befestigung
der Ultraschallwandler und PT100-Sensoren mit Metallbändern auf der Rohrleitung
Abbildung 9 Zwei Ultraschallwandlerpaare auf einer Linie. Das
zweite Paar Ultraschallwandler befindet sich exakt um 180°
versetzt zum ersten Ultraschallwandlerpaar.
