Kobold DOR Bedienungsanleitung

Fluegelrad-durchflussmesser/-waechter in einsteckausfuehrung

Werbung

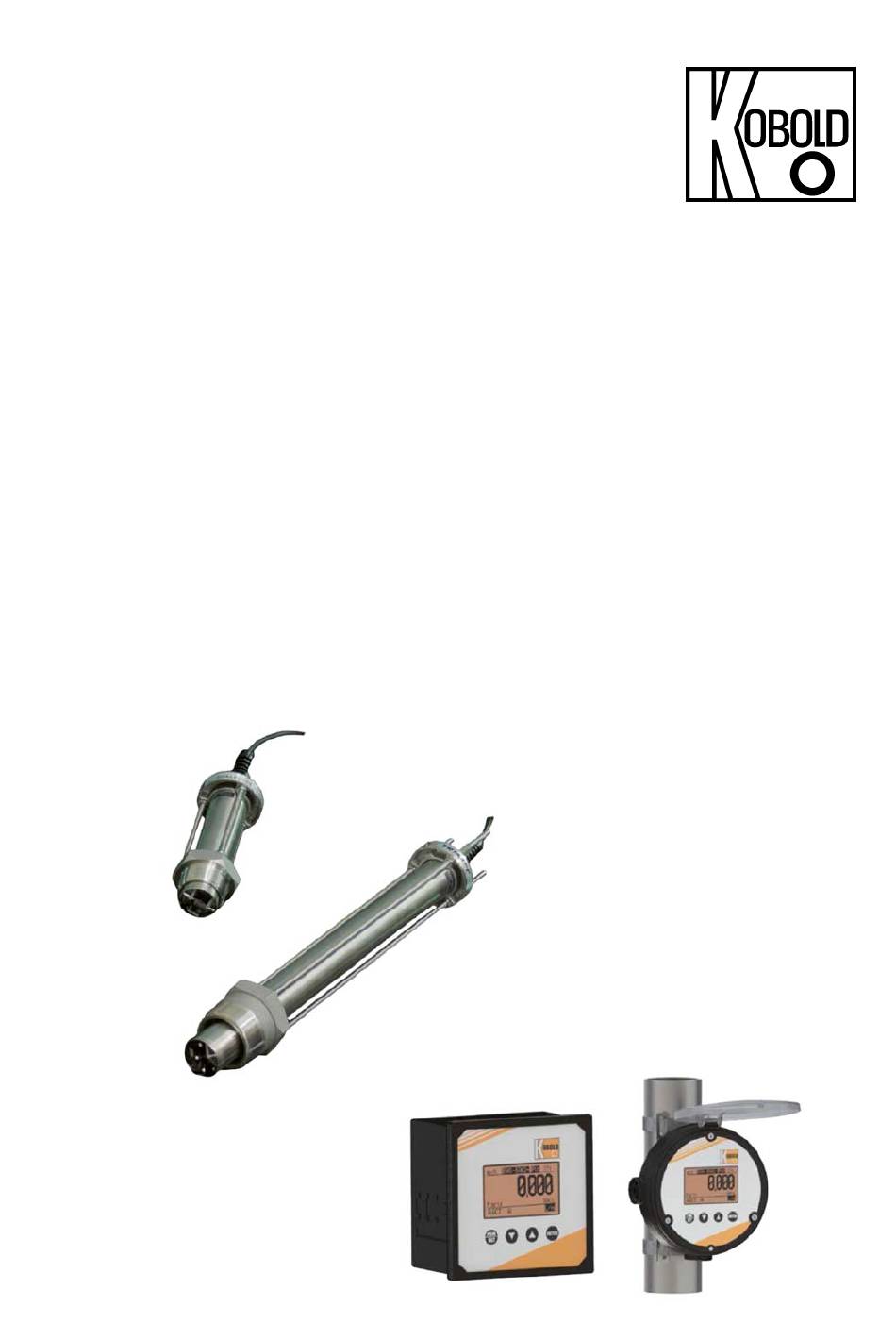

Bedienungsanleitung
für
Flügelrad-Durchflussmesser/ -wächter
in Einsteckausführung
Typ: DOR

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Kobold DOR

  • Seite 1 Bedienungsanleitung für Flügelrad-Durchflussmesser/ -wächter in Einsteckausführung Typ: DOR...
  • Seite 2: Inhaltsverzeichnis

    Installation und Ausrichtung des Messgeräts ........8     Berechnung der Höheneinstellung ............9     Ausrichtung der Fließrichtung .............. 9     Hot-Tap-Installation (Modell DOR-52) ..........10     Elektrischer Anschluss ................11     Standardausgänge ................11    ...
  • Seite 3 Herstellung und Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: +49 (0)6192-2990 Fax: +49(0)6192-23398 E-Mail: info.de@kobold.com Internet: www.kobold.com DOR K05/0622 Seite 3...
  • Seite 4: Hinweis

    Belegdatums Seriennummer kostenlos E-Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform gegen Berechnung der Portogebühren zugesandt werden.  Die Geräte dürfen nur von Personen benutzt, gewartet und instandgesetzt werden, die mit der Bedienungsanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind.
  • Seite 5: Kontrolle Der Geräte

    Paketdienst/Spedition, da die Transportfirma die Haftung für Transportschäden trägt. Lieferumfang: Zum Standard-Lieferumfang gehören:  Flügelrad-Durchflussmesser/ -wächter in Einsteckausführung Typ: DOR 4. Bestimmungsgemäße Verwendung Ein störungsfreier Betrieb des Geräts ist nur dann gewährleistet, wenn alle Punkte dieser Betriebsanleitung eingehalten werden.
  • Seite 6: Arbeitsweise

    NPN Open Collector und/oder potentialfreie Reedkontakte. Optional werden batteriebetriebene Summenzähler, 2-Leiter Durchflussmesser/-zähler Dosierelektroniken angeboten. Der DOR-5 eignet sich für die „Hot-Tap“-Installation, d. h. eine Installationsart unter laufendem Prozess. Aufgrund seines symmetrischen Designs ist der DOR auch für bidirektionale Durchflussmessungen geeignet. 6. Wichtige Informationen Vielen Dank,...
  • Seite 7 Installationen finden Sie auf den Seiten 17, 18 oder 19 der Anleitung für das Messgerät. Bei nicht-idealen Installationen kann der K-Faktor mit Hilfe einer Eichung am Messort berechnet werden. Geben Sie den entsprechenden K-Faktor in Ihr Empfangsinstrument ein. DOR K05/0622 Seite 7...
  • Seite 8: Mechanischer Anschluss

    Der DOR-Durchflusssensor braucht eine voll entwickelte, turbulente Strömung, damit höchste Messgenauigkeit und Wiederholbarkeit gewährleistet sind. Das lässt sich durch Montage des DOR in einem geraden Rohrabschnitt erreichen. Wir empfehlen einen geraden Rohrabschnitt einer Länge von mindestens 10, idealerweise aber 25 Rohrdurchmessern stromaufwärts und mindestens 5, idealerweise 10 Rohrdurchmessern stromabwärts des Durchflussmessers.
  • Seite 9: Berechnung Der Höheneinstellung

    Berechnen Sie die Einstellung von Höhe A für DOR-42 (oder AA für DOR-52) wie folgt: (für DOR-42) = 175 mm ( 6,9") - ( B + C + D ) AA (für DOR-52) = 420 mm (16,5") - ( B + C + D ) wobei: B = Abstand zwischen Rohroberseite und Oberseite des Sechskantadapters.
  • Seite 10: Hot-Tap-Installation (Modell Dor-52)

    7.5 Hot-Tap-Installation (Modell DOR-52) WICHTIG Vor Entnahme des DOR- 52 aus der Anlage zunächst den Umformerkörper auf den max. Abstand anheben, Gewinde vor Abheben der durch die drei des Umformerkörpers Höheneinstellungsgewin säubern & schmieren, destangen möglich ist. um ein Festfressen der...
  • Seite 11: Elektrischer Anschluss

    8. Elektrischer Anschluss 8.1 Standardausgänge DOR K05/0622 Seite 11...
  • Seite 12: Optionaler Reedschalter-Ausgang

    Das Kabel sollte nicht durch eine gemeinsame oder parallele Leitungsführung mit Stromkabeln oder hochinduktiven, lasttragenden Kabeln verlaufen. Spannungsspitzen können falsche Rauschtransienten auf das übertragene Pulssignal übertragen. Das Kabel sollte durch eine separate Leitungsführung oder nur mit energiearmen Instrumentenkabeln gemeinsam verlegt werden. Seite 12 DOR K05/0622...
  • Seite 13: Auswahl Der Pulsausgänge (Standardausgänge)

    NPN-Rechteckwellenausgang (max. 20mA Verbrauch). Die Pulsweite ist 2~75 mSek. Der Hall-Ausgang benötigt einen Pull-up-Widerstand, wie sie in den meisten Empfangsinstrumenten vorhanden sind. Angaben zum Rechteckpulsausgang (QP) siehe Seite 14. Abschirmung (5-24VDC Strom) Signalausgang Weiß ( -0v Erdung) Schwarz DOR K05/0622 Seite 13...
  • Seite 14: Rechteckausgänge

    8.5 Rechteckausgänge Die Durchflussmesser der DOR-Serie, die mit der Rechteckpuls-Option ausgestattet sind, erzeugen zwei NPN (Open Collector)-Pulsausgänge über zwei Halleffektsensoren. Die Ausgänge sind zeitlich “phasenverschoben”, sodass eine Differenzierung seitens externer Elektronik möglich ist. Diese Ausgänge können verwendet werden, um die Integrität der Ausgangssignale sicherzustellen oder bidirektionale Ströme zu messen.
  • Seite 15: Bidirektionaler Durchfluss

    8.6 Bidirektionaler Durchfluss Der DOR Durchflussumformer kann ohne Modifizierung Ströme in beide Flussrichtungen exakt messen. Messgeräte mit Rechteckpulsausgang (QP) können mit dem Pulsdiskriminatormodul (PD2) verbunden werden. Das PD2 akzeptiert die Rechteckpulseingänge und kann daraus Durchflüsse in Vorwärts- Rückwärtsrichtung unterscheiden. Zwei...
  • Seite 16: Spannungspuls-Anschluss An Andere Instrumente Der Familie

    8.7 Spannungspuls-Anschluss an andere Instrumente der Familie Seite 16 DOR K05/0622...
  • Seite 17: K-Faktoren (Eichfaktoren Für Messgerät)

    Puls je m³ = 28647000 ÷ Rohr-ID² (mm) Puls je US-Gallone = 168,14 ÷ Rohr-ID² (Zoll) Puls je Imp. Gallone = 201,94 ÷ Rohr-ID² (Zoll) HINWEIS: K-Faktoren für die Reedschalter-Ausgangsoption entsprechen 1/3 der Standardfaktoren des Spannungspuls-Ausgangs. DOR K05/0622 Seite 17...
  • Seite 18: Berechnung Der K-Faktoren (Liter Oder M³)

    10000 = 3,056 p/Liter K-Faktor für m³ : multipliziert mit 1000 K = 3056 p/m³ K-Faktor für Megaliter: multipliziert 1000000 K = 3056000 p/Megaliter Hinweis: K-Faktoren für die Reedschalter-Ausgangsoption entsprechen 1/3 der Standardfaktoren für die Spannungspulsausgabe. Seite 18 DOR K05/0622...
  • Seite 19: Berechnung Der K-Faktoren (Us-Gallonen)

    Rohr-ID² (Zoll) Beispiel ‘b’ : K-Faktor 10"-Rohr: 1) aus Grafik 10" ID (A) = 7,01 2) Pulse/Gal. = 24,51 x 7,01 = 1,718 p/gal Hinweis: K-Faktoren für die Reed-Schalter-Ausgangsoption entsprechen 1/3 der Standardfaktoren für die Spannungspulsausgabe. DOR K05/0622 Seite 19...
  • Seite 20: Technische Daten

    Spezifikation der elektrischen Ausgänge und elektronische Vergleichstabelle Elektronische Merkmale: siehe Datenblatt ZOK (nur möglich als getrennte Ausführung!) Kabel (Standard): 5-adriges ummanteltes Kabel, 1 m (DOR-52), 1,5 m (DOR-42) Übertragungsstrecke: max. 1.000 Meter, ohne integrierte Elektronik Schutzart: IP68 (Kabelanschluss), IP65 (Anschlussbox)
  • Seite 21: Bestelldaten

    Edelstahl Q5 = 2x NPN OC + Anschlussbox auf Temperaturabstand XX = Sonderoption (im Text beschrieben, bitte Hersteller fragen) Nur möglich mit PEEK-Rotor und FPM Dichtung Standard Kabellänge DOR-42 = 1,5 m, DOR-52 = 1 m DOR K05/0622 Seite 21...
  • Seite 22: Abmessungen

    12. Abmessungen [mm] Alle Abmessungen in mm, ± 2 mm DOR – 42 DOR - 52 ⌀ 1 1/2“ oder 2“ NPT/R2 2“ NPT/R2 Konfiguration Anschlussbox Seite 22 DOR K05/0622...
  • Seite 23: Eu-Konformitätserklärung

    13. EU-Konformitätserklärung Wir, Kobold Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt Flügelrad-Durchflussmesser/ -wächter in Einsteckausführung Typ: DOR mit den unten angeführten Normen übereinstimmt: EN 61326-1:2013 Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV- Anforderungen - Teil 1: Allgemeine Anforderungen...
