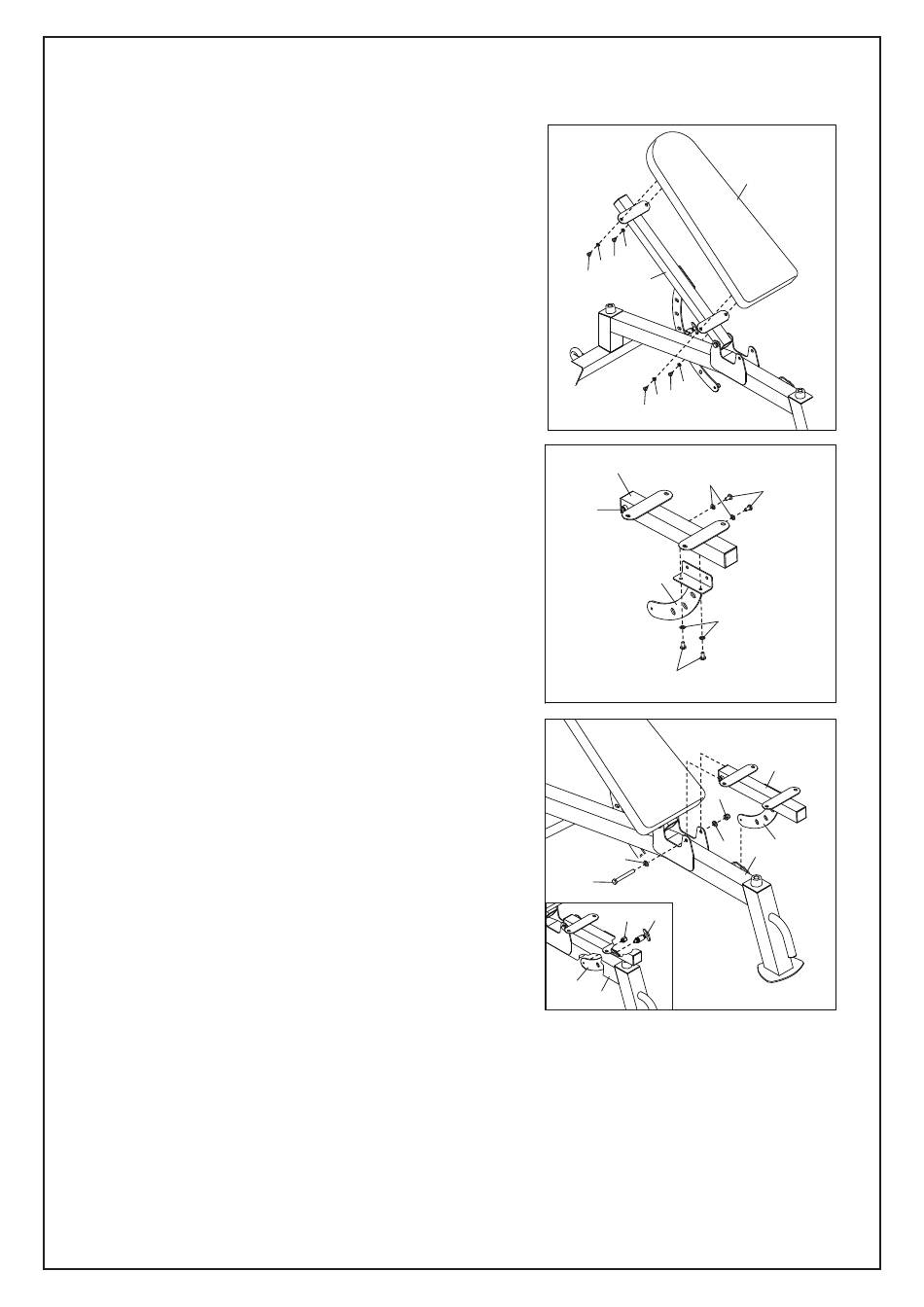

MONTAGEANWEISUNGEN
SCHRITT 4
Befestigen Sie die Rückenlehne (4) mit vier
Schrauben M8 x 15 mm (13) und vier Unter-
legscheiben M8 (18) am Rückenlehnenrahmen (3);
beginnen Sie mit allen Schrauben und ziehen Sie
sie dann fest.
Um eine Beschädigung der Rückenlehne zu
vermeiden, ziehen Sie die Schrauben nur so weit
an, bis sich die Rückenlehne nicht mehr bewegt
oder locker fühlt.
Hinweis: Um den Winkel der Rückenlehne (4)
einzustellen, siehe EINSTELLEN DER RÜCKEN-
LEHNE auf Seite 8.
SCHRITT 5
Richten Sie den Sitzrahmen (6) so aus, dass sich
die geschweißten Rohre (B) in der abgebildeten
Position befinden. Richten Sie außerdem die
Sitzhalterung (8) wie abgebildet aus.
Befestigen Sie die Sitzhalterung (8) mit vier
Schrauben M8 x 15 mm (13) und vier Unter-
legscheiben M8 (18) am Sitzrahmen (6); ziehen
Sie die Schrauben noch nicht ganz fest.
SCHRITT 6
Stecken Sie das Ende der Sitzhalterung (8) in den
Rahmen (1) und befestigen Sie dann den Sitz-
rahmen (6) mit einer M12 x 100 mm-Schraube (14),
zwei M12-Unterlegscheiben (15) und einer
M12-Kontermutter (16) am Rahmen, wie abgebil-
det.
Ziehen Sie die Kontermutter nicht zu fest an;
der Sitzrahmen muss frei schwenkbar sein.
Siehe Schritt 6. Ziehen Sie die M8 x 15
mm-Schrauben (13) an.
Siehe die eingesetzte Zeichnung. Ziehen Sie den
anderen Einstellknopf (9) fest in den Rahmen (1)
und in eines der Einstelllöcher in der Sitzhalterung
(8) ein.
Ziehen Sie dann die andere Anschlagschraube (17)
in das Ende der Sitzhalterung fest.
18
13
18
13
6
B
15
14
17
8
1
7
4
3
18
13
18
13
18
13
8
18
13
6
16
8
15
1
9
