VEVOR YKF-826 Betriebsanleitung
Eiscreme-maschine
Inhaltsverzeichnis
- 1 Inhaltsverzeichnis
- 2 Nutzung und Eigenschaften
- 3 Sicherheitsvorkehrungen
- 4 Aufbau des Produkts
- 5 Aufstellen und Fehlerkontrolle
- 6 Bedienungsanleitung
- 7 Verfahren zur Eiscreme-Herstellung
- 8 Wartung und Reparatur
- 9 Gehäuse Reinigen
- 10 Verflüssiger Reinigen
- 11 Justierung des Riemens
- 12 Häufige Probleme und Lösungen
- 13 Elektrisches Prinzipschaltbild
- 14 Zubehör IM Lieferumfang
- 15 Technische Parameter
- Diese Anleitung herunterladen
Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Um Ihre Rechte und
Interessen zu schützen, lesen Sie bitte diese Anleitung sorgfältig durch, bevor Sie das
Produkt verwenden. Und nach dem Lesen bewahren Sie das Handbuch bitte für späteres
Nachschlagen sorgfältig auf.
Betriebsanleitung für Eiscreme-Maschine
YKF-826
YKF-8228H
YKF-8226
YKF-826T
Inhaltsverzeichnis
Verwandte Anleitungen für VEVOR YKF-826
Inhaltszusammenfassung für VEVOR YKF-826
- Seite 1 Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Um Ihre Rechte und Interessen zu schützen, lesen Sie bitte diese Anleitung sorgfältig durch, bevor Sie das Produkt verwenden. Und nach dem Lesen bewahren Sie das Handbuch bitte für späteres Nachschlagen sorgfältig auf. YKF-826 YKF-8228H YKF-8226 YKF-826T ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Nutzung und Eigenschaften..............(1) 2. Sicherheitsvorkehrungen..............(1) 3. Aufbau des Produkts................(2-3) 4. Aufstellen und Fehlerkontrolle............(4-5) 5. Bedienungsanleitung................ (5-8) 6. Verfahren zur Eiscreme-Herstellung ..........(8-9) 7. Wartung und Reparatur..............(9-10) 8. Häufige Probleme und Lösungen..........(11 -13) 9. Elektrisches Prinzipschaltbild............(14) 10. -
Seite 3: Nutzung Und Eigenschaften
1. Nutzung und Eigenschaften Geringe Investitionen und hohe Renditen machen den Kauf unseres Produkts zu einer klugen Wahl für Sie. Diese Produktreihe kann in Kneipen, Hotels, Kaltgetränkegeschäften, Bars, Tanzlokalen, Kaffeehäusern, westlichen Restaurants, Feriendörfern anderen Unterhaltungs- Freizeiteinrichtungen eingesetzt werden. Alle unsere kommerziellen Eismaschinen haben ein digitales Computer-Steuerungssystem mit LCD- oder Digitalanzeige. -
Seite 4: Aufbau Des Produkts

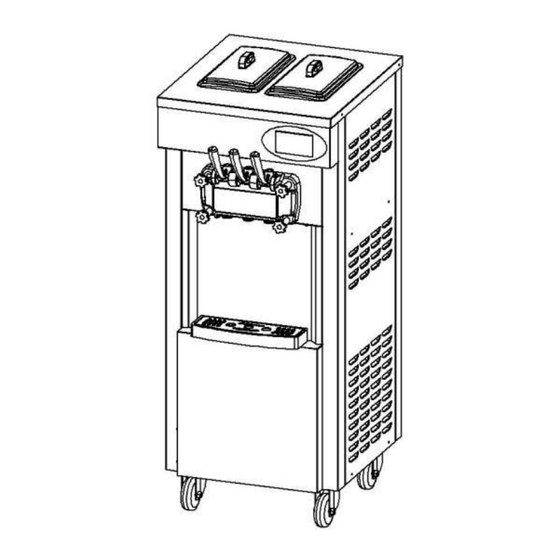

3. Aufbau des Produkts I. Struktogramm des vertikalen Typs Bezeichnung Bezeichnung Bezeichnung Wasserbehälter Kolbendichtung Riemen Griffsicherungsstift Kolben Rührmotor Untere Befestigungsmutter Glockendichtung Verdampfer Obere Befestigungsmutter Bedienfeld Bedienfeld Flüssigkeitsauslassventil Materialzylinder Verflüssiger Stützmantel der Rührwelle Puffrohr Saugzuggebläse Dichtung für Zylinderabdeckung Kompressor Flüssigkeitsauslassventil Rührwelle Reduzierstück Rollwagen Handgriff... - Seite 5 II. Struktogramm des Tischtyps Bezeichnung Bezeichnung Bezeichnung Wasserbehälter Kolbendichtung Reduzierstück Griffsicherungsstift Kolben Rührmotor Stützmantel der Rührwelle Glockendichtung Kompressor Untere Befestigungsmutter Bedienfeld Bedienfeld Obere Befestigungsmutter Materialzylinder Stellfuss Flüssigkeitsauslassventil Puffrohr Verdampfer Dichtung für Zylinderabdeckung Verflüssiger Flüssigkeitsauslassventil Rührwelle Riemen Saugzuggebläse Handgriff Riemenscheibe （3）...
-
Seite 6: Aufstellen Und Fehlerkontrolle
4. Aufstellen und Fehlerkontrollen 1) Aufstellen a. Schneiden Sie das Verpackungsband des befestigten Kartons ab und entfernen Sie es. Entfernen Sie den Karton und nehmen Sie den Verpackungsbeutel ab, um zu prüfen, ob das Äußere der Maschine beschädigt ist und ob das Zubehör gemäß der Packliste vollständig ist. b. -
Seite 7: Bedienungsanleitung
a. Nehmen Sie etwa 10 Liter warmes Wasser (40-50 °C) und fügen Sie dem Wasser die entsprechende Menge Lebensmittelreinigungslösung hinzu, so dass es zum Desinfektionsmittel wird. Gießen Sie dann das Desinfektionsmittel in die beiden Materialzylinder und lassen Sie das Desinfektionsmittel in den Kühlzylinder fließen. - Seite 8 2) Bedienfeld für Staus Füllstands- Füllstands- Ausgabebecher Härte- Wiederanlaufzeit Anzeigelampe für Anzeigelampe für den Einstellung den rechten Zylinder linken Zylinder Anzeigelampe für linke Staus Härte- Linke Einstellu Staus Becher Anzeigelampe für rechte Staus Rechte Stauverz SETZEN Staus ögerung Puffen- Aktuell Vorkühl Anzeigelampe gemessene Härte...
- Seite 9 f. Die „Puffen“-Taste Wenn Sie die „Puffen“-Taste drücken, leuchtet die Puffen-Anzeigelampe auf, was bedeutet, dass die Puffen-Funktion aktiviert ist. Wenn Sie die Reinigungsfunktion starten, schaltet sich auch die Puffpumpe immer ein. Wenn die Automatik-Funktion aktiviert ist, schaltet sich die Puffpumpe für 1 Minute ein und dann aus.
-
Seite 10: Verfahren Zur Eiscreme-Herstellung
Wenn sich die Maschine im automatischen Arbeitszustand befindet und Sie die „Staus“-Taste drücken, leuchtet die Staus-Anzeigelampe auf. Wenn Sie den Griff nach unten ziehen, beginnt die entsprechende Staupumpe zu arbeiten. Wenn Sie den Griff wieder in die Ausgangsposition bringen, wird die Staupumpe ausgeschaltet. -
Seite 11: Wartung Und Reparatur
7) Nehmen Sie eine Eistüte oder einen Becher und stellen Sie ihn an den Ventilauslass. Wenn Sie den Materialauslassgriff nach unten ziehen, wird das Eis extrudiert. Ziehen Sie nach einer Weile den Griff zurück. Hinweise: Es muss sichergestellt werden, dass eine angemessene Menge an Eismasse in den Materialzylindern der Maschine vorhanden ist, da ein Materialmangel zu Schäden an der Rührwelle führt. -
Seite 12: Gehäuse Reinigen
Kolben Bellmouth-Robbe Stützmantel der Rührwelle Kolben Kolbendichtung Vaseline Kolbendichtung Handgriff Glockendichtung Rührwelle Flüssigkeitsausl assventil Obere Befestigungsmuttern Befestigungsstange Rührwelle Dichtung für des Griffs Untere Flüssigkeitsauslassventil Befestigungsmuttern Hinweis: Beim Einbau der Kolben, der Kolbendichtungen, der Rührwelle und der Glockendichtungen an den entsprechenden Stellen Vaseline auftragen, denn die häufige Verwendung von Vaseline kann die Lebensdauer der Bauteile verlängern. -
Seite 13: Häufige Probleme Und Lösungen
8. Häufige Probleme und Lösungen Vielen Dank, dass Sie sich für unsere Maschinen entschieden haben. Die Eiscreme-Maschine gehört zu den professionellen mechatronischen Maschinen, die eine Computerprogrammsteuerung, eine mechanische Übertragung und ein hocheffizientes Kühlsystem umfassen. Die folgende Tabelle zeigt die häufigsten Störungen, die an der Maschine auftreten können, sowie deren Ursachen und Lösungen. Die einfachen Störungen können gemäß... - Seite 14 Probleme Mögliche Ursachen Lösungen Finden Sie die Leckstelle und beheben Sie diese. Füllen Sie Die Kühlflüssigkeit tritt aus. das Kältemittel unter Vakuum auf. Tauschen Sie das Das Magnetventil ist beschädigt. Kühlen geht nicht. Magnetventil aus. Reparieren oder ersetzen Sie Das Gebläse läuft nicht. das Gebläse.
- Seite 15 Probleme Mögliche Ursachen Lösungen Mengenverhältnissen. Stellen Sie die Härte erneut Falsche Härte-Einstellung ein. Instabile Spannung Stellen Sie die Spannung ein. Stellen Sie den Riemen ein Lose Riemen oder ersetzen Sie ihn. Versuchen Sie es erneut, Der Materialausstoß ist zu häufig. nachdem der aktuelle Härtegrad über 1 liegt.
-
Seite 16: Elektrisches Prinzipschaltbild
9. Elektrisches Prinzipschaltbild Transformator Anschluss des Bedienfeldes Materialauslass-Schalter Temperatursensor STROM2 Netzschalter Stromversorgung Vorkompressor Linke Rechte Pumpe Ausgleich Saugzugg Kompressor-Mischer Staus Staus sventil ebläse 10. Zubehör im Lieferumfang 1) Dichtungen: 1 Satz 2) Essbare Vaseline: 1 Flasche 3) Flüssigkeitsauslassventil: 1 Satz 4) Handgriff: 3 Stück 5) Wasserbehälter: 1 Satz 6) Zylinderdeckel: 2 Stück...
