5. Einführung

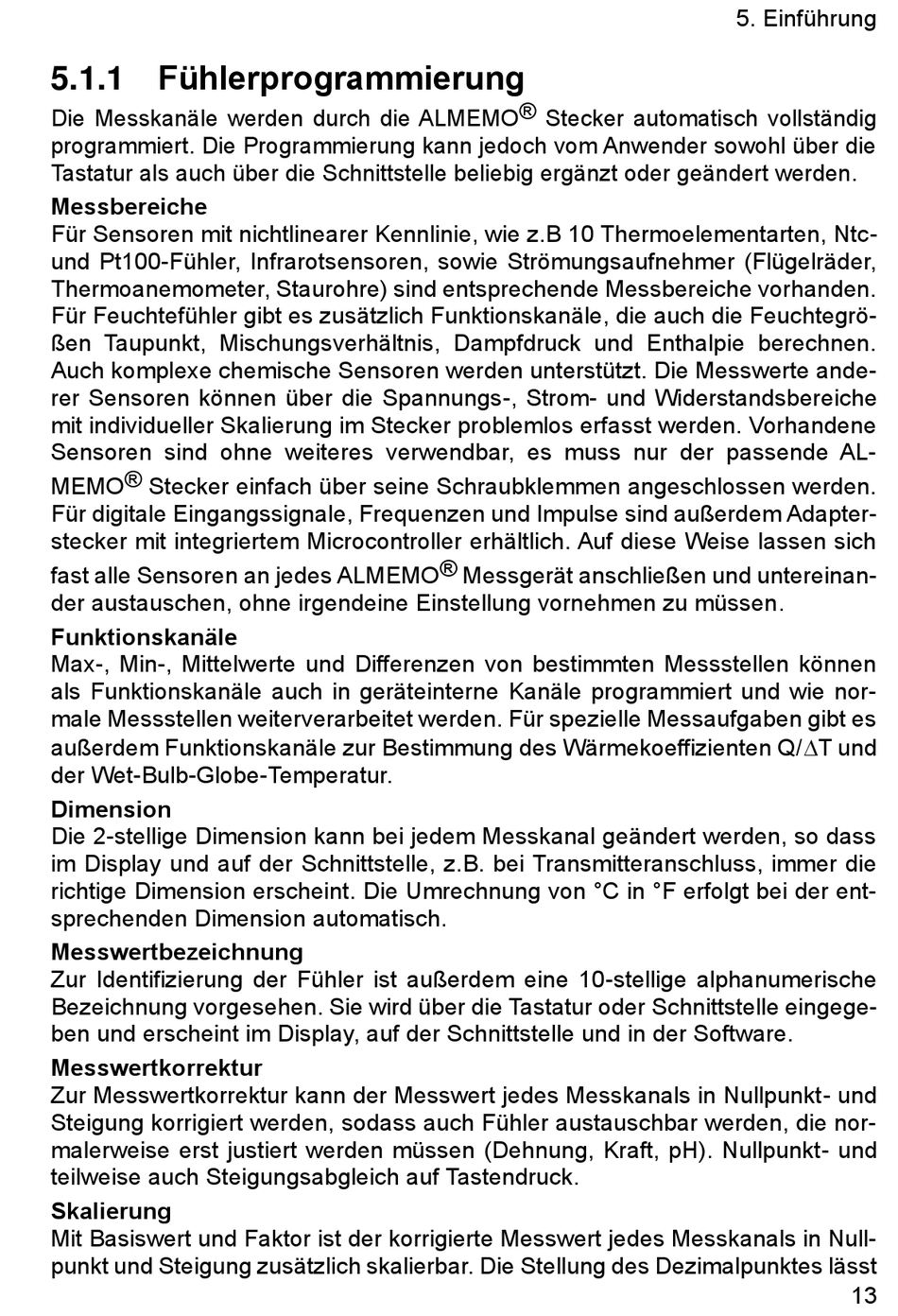

5.1.1 Fühlerprogrammierung
Die Messkanäle werden durch die ALMEMO ® Stecker automatisch vollständig
programmiert. Die Programmierung kann jedoch vom Anwender sowohl über die
Tastatur als auch über die Schnittstelle beliebig ergänzt oder geändert werden.
Messbereiche
Für Sensoren mit nichtlinearer Kennlinie, wie z.B 10 Thermoelementarten, Ntc-
und Pt100-Fühler, Infrarotsensoren, sowie Strömungsaufnehmer (Flügelräder,
Thermoanemometer, Staurohre) sind entsprechende Messbereiche vorhanden.
Für Feuchtefühler gibt es zusätzlich Funktionskanäle, die auch die Feuchtegrö-
ßen Taupunkt, Mischungsverhältnis, Dampfdruck und Enthalpie berechnen.
Auch komplexe chemische Sensoren werden unterstützt. Die Messwerte ande-
rer Sensoren können über die Spannungs-, Strom- und Widerstandsbereiche
mit individueller Skalierung im Stecker problemlos erfasst werden. Vorhandene
Sensoren sind ohne weiteres verwendbar, es muss nur der passende AL-
MEMO ® Stecker einfach über seine Schraubklemmen angeschlossen werden.
Für digitale Eingangssignale, Frequenzen und Impulse sind außerdem Adapter-
stecker mit integriertem Microcontroller erhältlich. Auf diese Weise lassen sich
fast alle Sensoren an jedes ALMEMO ® Messgerät anschließen und untereinan-
der austauschen, ohne irgendeine Einstellung vornehmen zu müssen.
Funktionskanäle
Max-, Min-, Mittelwerte und Differenzen von bestimmten Messstellen können
als Funktionskanäle auch in geräteinterne Kanäle programmiert und wie nor-
male Messstellen weiterverarbeitet werden. Für spezielle Messaufgaben gibt es
außerdem Funktionskanäle zur Bestimmung des Wärmekoeffizienten Q/T und
der Wet-Bulb-Globe-Temperatur.
Dimension
Die 2-stellige Dimension kann bei jedem Messkanal geändert werden, so dass
im Display und auf der Schnittstelle, z.B. bei Transmitteranschluss, immer die
richtige Dimension erscheint. Die Umrechnung von °C in °F erfolgt bei der ent-
sprechenden Dimension automatisch.
Messwertbezeichnung
Zur Identifizierung der Fühler ist außerdem eine 10-stellige alphanumerische
Bezeichnung vorgesehen. Sie wird über die Tastatur oder Schnittstelle eingege-
ben und erscheint im Display, auf der Schnittstelle und in der Software.
Messwertkorrektur
Zur Messwertkorrektur kann der Messwert jedes Messkanals in Nullpunkt- und
Steigung korrigiert werden, sodass auch Fühler austauschbar werden, die nor-
malerweise erst justiert werden müssen (Dehnung, Kraft, pH). Nullpunkt- und
teilweise auch Steigungsabgleich auf Tastendruck.
Skalierung
Mit Basiswert und Faktor ist der korrigierte Messwert jedes Messkanals in Null-
punkt und Steigung zusätzlich skalierbar. Die Stellung des Dezimalpunktes lässt
13
