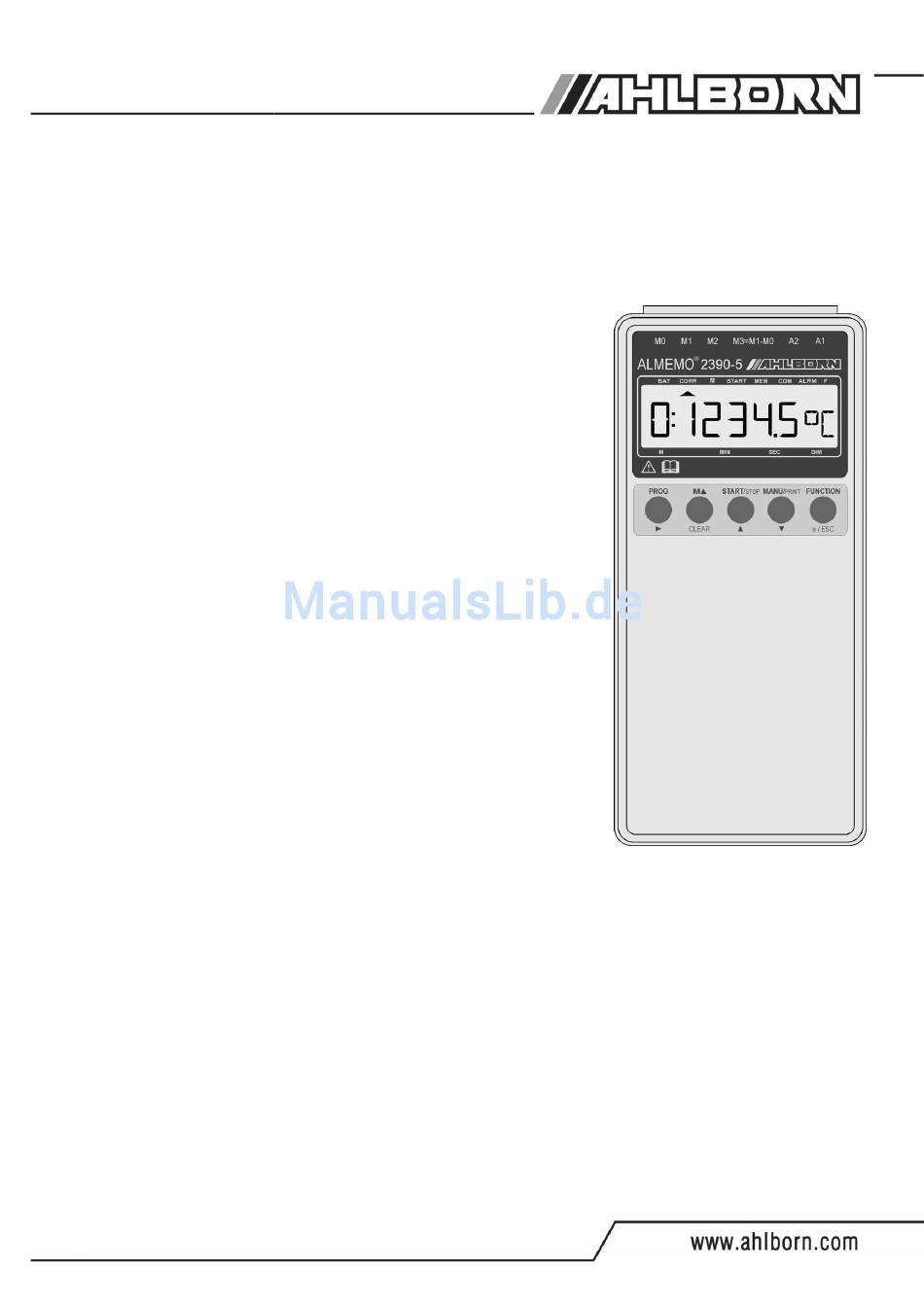

- Seite 1 Bedienungsanleitung Multifunktionsmeßgerät ® ALMEMO 2390-5 mit Option Datenlogger V1.5 13.09.2007 ® ALMEMO 2390-5...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Bedienungsanleitung Multifunktionsmeßgerät ® ALMEMO 2390-5 mit Option Datenlogger ® Ergänzung durch ALMEMO -Handbuch Inhaltsverzeichnis Seite EINFÜHRUNG Funktionen Bedienelemente INBETRIEBNAHME STROMVERSORGUNG Batterie-, Akkubetrieb Externe Spannungsversorgung Ein-Ausschalten, Datenerhalt, Neuinitialisierung Fühlerversorgung ANSCHLUSS DER MESSWERTGEBER Meßwertgeber Meßeingänge und Zusatzkanäle ANZEIGE UND TASTATUR Anzeige Funktionswahl und Funktionsaktivierung, Spracheinstellung Tastatur Dateneingabe... - Seite 3 Inhaltsverzeichnis 6.2.6 Temperaturkompensation Meßstellenabfragen und Datenausgabe 6.3.1 Einmalige Meßstellenabfrage 6.3.2 Zyklische Meßstellenabfrage 6.3.3 Ausgabeformate 6.3.4 Manuelle Datenausgabe Mittelwertbildung 6.4.1 Meßwertdämpfung durch gleitende Mittelwertbildung 6.4.2 Mittelungsmodus 6.4.3 Mittelwertbildung über die Zeit von Start bis Stop 6.4.4 Mittelwertbildung über Einzelmessungen 6.4.5 Volumenstrommessung 6.4.6 Zyklische Mittelwertbildung 6.4.7...
-
Seite 4: Einführung
Funktionen 1. EINFÜHRUNG ® Das Multifunktionsmeßgerät ALMEMO 2390-5 ist ein neuer Vertreter aus der einzigartigen Familie von Meßgeräten, die alle mit dem von der Fa. Ahlborn ® patentierten ALMEMO -Stecker-System ausgerüstet sind. Der intelligente AL- ® MEMO -Stecker bietet beim Anschluß der Fühler und Peripheriegeräte ent- scheidende Vorteile, weil alle Parameter im Stecker in einem EEPROM ge- speichert sind und damit beim Anstecken jegliche Programmierung entfällt. - Seite 5 Funktionen FÜHLERPROGRAMMIERUNG ® Die Meßkanäle werden durch die ALMEMO -Stecker der Fühler automatisch vollständig programmiert. Die Programmierung kann jedoch vom Anwender sowohl über die Tastatur als auch über die Schnittstelle beliebig ergänzt oder geändert werden. Meßbereiche Für Sensoren mit nichtlinearer Kennlinie, wie z.B 10 Thermoelementarten, Ntc- und Pt100-Fühler, Infrarotsensoren, sowie Strömungsaufnehmer (Flügel- räder, Thermoanemometer, Staurohre) sind entsprechende Meßbereiche vor- handen.
- Seite 6 Funktionen Skalierung Mit Basiswert und Faktor ist der korrigierte Meßwert jedes Meßkanals in Null- punkt und Steigung zusätzlich skalierbar. Die Stellung des Dezimalpunktes läßt sich mit dem Exponenten einstellen. Mit Nullsetzen und Sollwerteingabe lassen sich die Skalierwerte auch automatisch berechnen. Grenzwerte und Alarm Für jeden Meßkanal lassen sich zwei Grenzwerte (1 Max und 1 Min) festlegen.
- Seite 7 Funktionen Max- und Minwert Bei jeder Messung wird der Maximal- und der Minimalwert erfaßt und abge- speichert. Diese Werte können angezeigt, ausgedruckt und gelöscht werden. Mittelwert von einem Kanal Für den angewählten Kanal ist eine Mittelwertbildung zur Signalglättung und über einen bestimmten Zeitraum oder über Einzelmessungen möglich. Volumenstrommessung Für alle Strömungssonden werden außer den Funktionen zur Mittelwertbildung auch Funktionen zur Eingabe des Querschnitts bzw.
- Seite 8 Funktionen Wandlungsrate ® Bei ALMEMO -Geräten können alle Meßstellen kontinuierlich mit der Wand- lungsrate (2.5 oder 10 M/s) abgefragt werden. Dabei ist es auch möglich, alle Meßwerte auf die Schnittstelle auszugeben. Meßwertspeicher (Option S) Meßwerte lassen sich manuell, zyklisch oder mit der Wandlungsrate intern in einem 32kB-EEPROM, ausreichend für bis zu 6000 Meßwerte, abspeichern.
-
Seite 9: Bedienelemente
Bedienelemente 1.2 Bedienelemente (1) EIN/AUS-Schalter oben ( 3 ) unten (2) Meßeingänge M0, M1, M2 M0, M1, M2 für alle ALMEMO-Fühler Funktionskanal Differenz M10 .. M33 Zusatzkanäle (3) Ausgangsbuchsen A1, A2 A1 V24-Schnittstelle (ZA 1909-DK5/DKL) Ethernet (ZA 1945-DK) RS 422 (ZA 5099-NVB) Relais-Trigger-Kabel (ZA 1000-EAK) Analogausgang 1 (ZA 1601-RK) A2 Speicherstecker (ZA 1904-SS) - Seite 10 Bedienelemente (6) FUNKTIONSTASTEN PROG , Eingabe Programmierwerte PROG , CLEAR Daten löschen, Meßwert nullsetzen PROG , t, PROG Meßwert abgleichen Meßwert, Meßstelle anwählen START/ STOP Start und Stop einer Messung MANU/ PRINT Manuelle Meßstellenabfrage, Datenausgabe FUNCTION Funktionen anwählen Maxwert (Hi) Minwert (Lo) Mittelwert Anzahl gemittelter Werte...
-
Seite 11: Inbetriebnahme
Inbetriebnahme 2. INBETRIEBNAHME 1. Meßwertgeber an die Buchsen M0 bis M2 (2) anstecken s. 4. 2. Stromversorgung mit 9V-Batterie oder Netzadapter sicherstellen s. 3.1, 3. Zum Einschalten Schiebeschalter (1) auf der linken Geräteseite nach oben schieben s. 3.3 4. Anzeigen der Meßwerte, Funktion ´MESSWERT´... -
Seite 12: Stromversorgung
Stromversorgung 3. STROMVERSORGUNG Zur Stromversorgung des Meßgerätes haben Sie folgende Möglichkeiten zur Auswahl: 9V Batterien IEC 6 F22 ZB 2000-B9 9V Akku, dto. mit Steckerlader ZB 2000-A9, ZB 2000-LS Netzadapter 12V/200mA ZB 2290-NA externe Stromversorgung, Anschlußkabel ZB 2290-UK In unserem Lieferprogramm bieten wir entsprechendes Zubehör an. 3.1 Batterie-/ Akkubetrieb Verwenden Sie nur Alkali-Mangan-Batterien des Typs IEC 6 F22. -
Seite 13: Externe Spannungsversorgung
Stromversorgung Tips zum richtigen Umgang mit Batterien: Lassen Sie keine verbrauchten Batterien im Gerät! Entfernen Sie die Batterien aus dem Gerät, wenn es längere Zeit nicht benutzt wird. Gesundheitsgefährdung und Zerstörung des Gerätes durch auslaufende Batterien! Verwenden Sie deshalb nur auslaufgeschützte Batterien. Verbrauchte Batterien sind Sondermüll und müssen umweltgerecht ent- sorgt werden! Bringen Sie sie zum Händler zurück oder werfen Sie sie in den nächstgelegenen Batteriesammelbehälter. -
Seite 14: Ein-Ausschalten, Datenerhalt, Neuinitialisierung
Stromversorgung 3.3 Ein-Ausschalten, Datenerhalt, Neuinitialisierung Der EIN-AUS-Schalter (1) auf der linken Seite des Gerätes hat zwei Stellun- gen: Zum Einschalten wird der Schiebeschalter (1) Oben: EIN auf der linken Seite nach oben geschoben. Ausgeschaltet ist das Gerät, wenn sich der Unten: AUS Schiebeschalter in der unteren Stellung befindet. -
Seite 15: Anschluss Der Messwertgeber
Herausziehen am Kabel verhindern. Zum Abziehen des Steckers sind die beiden Hebel an den Seiten zu drücken. 4.2 Meßeingänge und Zusatzkanäle Das Meßgerät ALMEMO 2390-5 besitzt 3 Eingangsbuchsen (2) M0, M1 und ® M2, denen zunächst die Meßkanäle M0 bis M2 zugeordnet sind. ALMEMO Fühler können jedoch bei Bedarf bis zu 4 Kanäle bereitstellen. - Seite 16 1.Kanal Differenz M1-M0 A2 A1 2390-5 Die drei analogen Eingänge des ALMEMO 2390-5 sind durch photovoltaische Relais galvanisch getrennt und zwischen ih- nen ist ein Potentialunterschied von maximal 50 V DC bzw. 60V AC zulässig. Kombinierte Sensoren innerhalb eines Stek- kers und Fühler mit Stromversorgung sind jedoch galvanisch...
-
Seite 17: Anzeige Und Tastatur
Anzeige und Tastatur 5. ANZEIGE UND TASTATUR 5.1 Anzeige Die Anzeige (5) des Meßgerätes ALMEMO 2390-5 besteht aus einer LCD-An- zeige mit 6½ 7-Segment-Digits, zwei 16-Segment-Digits, einem Batteriesym- bol und sieben Pfeilen zur Darstellung des Betriebszustandes. CORR START ALARM F DIM/F Meßwertanzeige... - Seite 18 Anzeige und Tastatur Besondere Betriebszustände Segmenttest der Anzeige automatisch nach dem Einschalten. Versorgungsspannung: unter 7 V: -Symbol leuchtet 1:L o b A t unter 6 V: 1:U - Lo Fühlerspannung unter UMIN (s.Hb. 6.10.5) : Checksummenfehler der C A L E r r ...
-
Seite 19: Funktionswahl Und Funktionsaktivierung, Spracheinstellung
Anzeige und Tastatur 5.2 Funktionswahl und Funktionsaktivierung Das Meßgerät ALMEMO 2390-5 bietet eine große Anzahl Funktionen zur Steuerung des Meßablaufes, um Meßwerte zu mitteln, zu überwachen, zu speichern und an Peripheriegeräte auszugeben oder auch Fühler zu skalieren, zu korrigieren usw.. Da man jedoch nie alle Funktionen benötigt, lassen sich die Funktionen auf verschiedene Arten anwendungsspezifisch aktivieren. - Seite 20 Anzeige und Tastatur Speicher Kürzel Funktionen Wert Aktivierung 00:15:00 ZY Standard Gerät Zyklus 12:34:56 ZT 1. Mal Langdrücken FUNKTION Zeit Gerät 01.12.99 DA 1. Mal Langdrücken FUNKTION Datum Gerät 10:00:00 AZ 1. Mal Langdrücken FUNKTION Gerät Anfangszeit (Option S) 02.10.03 AD 1.
-
Seite 21: Tastatur
Anzeige und Tastatur Spracheneinstellung Die Funktionskürzel lassen sich in drei Sprachen darstellen. Die Umschaltung erfolgt in der Funktion DISPLAYMODE ´ DM ´, die Sie bei Bedarf aktivieren, in- dem Sie beim 1. Mal die Taste FUNCTION lang drücken (s.o.). - - - d Funktion DISPLAYMODE: Eingabe mit PROG, PROG, st.., PROG Beispiel: deutsch... -
Seite 22: Dateneingabe
Anzeige und Tastatur 5.4 Dateneingabe Das Programmieren numerischer Parameter geschieht folgendermaßen: FUNCTION Anwahl der Funktion mit der Funktionstaste FUNCTION Start der Programmierung durch Drücken der Taste PROG . PROG Die vorderste Ziffer blinkt und kann verändert werden. Erhöhen der Ziffer mit Taste Nach Überschreiten des größten Wertes folgt wieder die Null. -
Seite 23: Messen
Beim START jeder Messung werden alle Max-, Min- und Mittelwerte aller Ka- näle automatisch gelöscht. 6.1 Meßstellenabfrage und Anzeigen einer Meßstelle Beim ALMEMO 2390-5 ist anders als bei früheren Geräten standardmäßig ei- ne halbkontinuierliche Meßstellenabfrage eingestellt, d.h. alle Meßstellen wer- den kontinuierlich erfaßt und die Meßwerte sind jederzeit abrufbereit, auch wenn sie von anderen Kanälen abhängen (z.B. -
Seite 24: Differenzmessung
Meßwertkorrektur und Kompensation 6.1.2 Differenzmessung Werden an den Meßstellen M0 und M1 zwei Fühler mit gleicher Kommastelle und Dimension angeschlossen, erscheint auf der Meßstelle M3 automatisch die Differenz M1-M0. Die Fühler sind über photovoltaische Relais galvanisch getrennt. Wird der Differenzkanal nicht gewünscht, muß er gelöscht werden. Sollen andererseits weitere Differenzkanäle eingerichtet werden, dann ist dies mit den entsprechenden Bezugskanälen über die Schnittstelle möglich (s. -
Seite 25: Meßwert Nullsetzen
Meßwertkorrektur und Kompensation 6.2.1 Meßwert nullsetzen, Eine nützliche Funktion ist es, den Meßwert an bestimmten Orten oder zu be- stimmten Zeiten nullsetzen zu können, um dann nur die Abweichung von die- sem Bezugswert zu beobachten. Diese Funktion erreichen Sie in der Funktion MESSWERT mit folgender Tastenkombination: PROG 1: `0 0 0.0´... - Seite 26 Meßwertkorrektur und Kompensation sten durch: PROG PROG 1: `0 7.0 0´ Nullpunktabgleich mit: z.B. In der Anzeige erscheint in der Funktion ´ AJ ´ zunächst blinkend der Meßwert, der nach dem Abgleich erwartet wird, normalerweise 0.0, bei skalierten Wer- ten wie bei pH-Sonden z.B. 7.00. Solange nicht der tatsächliche, sondern der korrigierte Meßwert an- gezeigt wird, erscheint im Display der Pfeil CORR .
-
Seite 27: Sollwerteingabe
Meßwertkorrektur und Kompensation wird: Damit entfällt das Abgleichmenü mit Nullsetzen und Fühlerab- gleich. Zum Fühlerabgleich muß nur die Taste PROG lang gedrückt wer- den, dann erscheint der Sollwert in Funktion ´ AJ ´ und kann sofort, ohne die Verriegelung zurückzunehmen, mit Taste PROG abgegli- chen werden. -
Seite 28: Vergleichsstellenkompensation
Meßwertkorrektur und Kompensation Pfeil CORR blinkt nicht mehr Kalibrierwiderstand ausschalten mit : 6.2.4 Vergleichsstellenkompensation Die Vergleichsstellenkompensation von Thermoelementen erfolgt normaler- weise automatisch mit einem Ntc-Sensor in der Meßbuchse M0. Dieser Sensor kann durch einen externen Meßfühler ersetzt werden (s. Hb. 6.7.3). Für beson- ders hohe Ansprüche (z.B. -
Seite 29: Meßstellenabfragen Und Datenausgabe
Meßstellenabfragen und Datenausgabe ler erhältlich. Bei Abweichung der Mediumtemperatur von 25°C treten folgen- de Meßfehler auf: z.B. Fehler pro 10 °C: Kompensationsbereich: Fühler: Staudruck: ca. 1.6% -50 bis 700 °C NiCr-Ni pH-Sonde: ca. 3.3% 0 bis 100 °C Ntc oder Pt100 Die Temperaturkompensation kann über den Bezugskanal auch mit externen Temperaturfühlern oder in der Funktion ´TK´... -
Seite 30: Zyklische Meßstellenabfrage
Meßstellenabfragen und Datenausgabe 6.3.2 Zyklische Meßstellenabfrage (s.a. Hb. 6.5.1.2) Für zyklische Meßstellenabfragen und Ausgaben kann in der Funktion ZY- KLUS ´ ZY ´ der Ausgabezyklus eingestellt werden. FUNCTION Funktion ZYKLUS ´ ZY ´ 0 0:3 0:0 0. Anwahl mit der Taste FUNCTION... Eingabe 6-stellig im Format hh:mm:ss (s. -
Seite 31: Manuelle Datenausgabe
ZT TIME: 12:34:00 ZEIT DA DATE: 01.02.99 DATUM BAUDRATE AMR ALMEMO 2390-5 s. Hb. 6.2.3 CH RANGE LIM-MAX LIM-MIN BASE D FACTOR EXP AVG COMMENT (Fühler- 01:Ntc +040.00 - - - - - - °C 1.0123 E+0 - - - Temperatur programmierung) 02:°o H +0060.0 +0020.0 - - - %H - - - E+0 - - - Feuchte... -
Seite 32: Mittelwertbildung
Mittelwertbildung Funktion Kü Ausdruck VERRIEGELUNG CH ZERO SLOPE LM P FUNC CALOFS CALFA A-START A-END B1 MX EF AH AL ZF UMIN (Erweiterte Fühler- 01:+0000.0 +1.0000 5. 1 MESS +00000 32000 +0000.0 +1000.0-01 M1 -- S- E2 05 programmierung) 12.0 s. - Seite 33 Mittelwertbildung Funktion DÄMPFUNGSGRAD ´DG´ FUNCTION Anwahl mit Taste: Eingabe gemäß 5.4. Meßwertdämpfung ist nur beim angewählten Kanal möglich. Die kontinuierliche Meßstellenabfrage sollte ausgeschaltet sein, weil sonst bei vielen Meßstellen die Filterwirkung zu stark eingeschränkt wird. 6.4.2 Mittelwertmodus Außer bei der Dämpfung des Meßwertes werden alle Mittelwertbildungen durch den MITTELUNGSMODUS ´...
-
Seite 34: Mittelwertbildung Über Die Zeit Von Start Bis Stop
Mittelwertbildung 4. Für die Funktionskanäle gibt es jetzt zusätzliche geräteinterne Kanäle (z.B. M(t) oder Flow auf M3 mit Strömungsfühler auf Bezugskanal M1). Vorteil - bei Einsatz mehrerer Fühler für die gleiche Anwendung müssen die Fühler nicht umprogrammiert werden und können getauscht werden, ohne die Funktionskanäle zu verlieren. -
Seite 35: Volumenstrommessung
Mittelwertbildung 1. Falls der Pfeil ´ START ´ leuchtet, lfde. Messung mit Taste START/ STOP stoppen. 2. Funktion MITTELWERT ´ MW ´ mit Taste FUNCTI- ON... anwählen. 3. Mittelwert vor jeder Messreihe mit den Tasten 1: - - - - PROG , CLEAR löschen (keine Automatik)! -
Seite 36: Eingabe Des Querschnitts
Mittelwertbildung matisch nur der Meßwert verwendet. Eine Meßwertdämpfung (s. 6.4.1) ist aber in jedem Fall ratsam. Der k-Faktor zur Korrektur des Strömungsprofils ist als Faktor des Volumenstromkanals auf 0.8 zu setzen (s.u.). Funktionskanal Volumenstrom Zur Darstellung des Volumenstroms wird ein Funktionskanal benötigt, dessen Bezugskanal auf die Strömungsmeßstelle bzw. -
Seite 37: Zyklische Mittelwertbildung
Meßstelle M00 und als Mb1 die erste Meßstelle in dem Stecker des Funktions- kanals verwendet wird. Ein Mittelungsmodus wird dafür nicht benötigt. 6.5 Meßwertspeicher (Option S) Das Meßgerät ALMEMO 2390-5 ist mit der Option S als Datenlogger erhält- ® lich. Die Grundlagen zur Datenspeicherung in ALMEMO -Geräten sind im... -
Seite 38: Speicherstecker
Funktion SPEICHERZEIT ´ SZ ´ (Format tt.hh:mm ): 6.5.1 Speicherstecker ® Im ALMEMO 2390-5 ist es möglich, auch externe ALMEMO -EEPROM-Spei- cherstecker ZA 1904-SS mit Kapazitäten von 128kB oder 256kB (25000 bzw. 50000 Meßwerte) anzustecken. Diese Speicher benötigen zum Datenerhalt keine Batterie, sie können abgezogen, evtl. -
Seite 39: Meßwertaufnahme
Meßwertspeicher Eingabe der Steckernummer: PROG PROG PROG PROG 0 1 : 1 2 8 . 5 ... , ... , Der interne Datenspeicher muß beim Anstecken des Speichersteckers nicht mehr gelöscht werden. Welcher Speicher verwendet wird, hängt da- von ab, ob beim Start einer Messung der Speicherstecker angesteckt ist oder nicht. -
Seite 40: Meßwertausgabe
Meßwertspeicher Endezeit und -datum werden in gleicher Weise in Funktion ENDEZEIT ´EZ´ und Funktion ENDEDATUM ´ED´ programmiert (s. 5.4). Weitere Möglichkeiten zum Starten und Stoppen einer Aufzeichnung über Grenzwerte, externe Triggerung oder Schnittstelle sind im Handbuch Kap. 6.6 beschrieben. 6.5.3 Meßwertausgabe Der Speicherinhalt kann beliebig oft in allen Ausgabeformaten (s. -
Seite 41: Sleepmodus
Fühlerprogrammierung te folgende Schritte durch: 1. Zyklus von mindestens 2 Minuten eingeben (s.6.3.2): 2. In der Funktion Displaymode ´ DM ´ den Sleepmode aktivieren: Funktion DISPLAYMODE ´ DM ´ - - - Anwahl mit der Taste FUNCTION ... (s. 5.2) 3 Striche bedeuten, der Sleepmode ist ausgeschaltet. -
Seite 42: Meßstelle Anwählen
Fühlerprogrammierung 7. FÜHLERPROGRAMMIERUNG ® ® Da bei ALMEMO -Geräten die gesamte Fühlerprogrammierung im ALMEMO Anschlußstecker gespeichert ist, braucht der Anwender normalerweise keine Programmierung vorzunehmen. Nur wenn beispielsweise Sensorfehler korri- giert, eigene Fühler skaliert oder Grenzwerte vorgegeben werden sollen, ste- hen umfangreiche Programmiermöglichkeiten zur Verfügung. Dabei ist zu be- achten, daß... -
Seite 43: Grenzwerte
Fühlerprogrammierung Funktion VERRIEGELUNGSMODE ´ VM ´ FUNCTION 1:0 0 0 5 Anwahl mit Taste: ... Eingabe gemäß 5.4 Vor dem Verriegelungsmode erscheinen in der Anzeige Ausgabefunktion, Ele- mentflags und Multiplexerstellung, wenn programmiert (s. Hb. 6.10.2/3/4). Sie lassen sich durch Langdrücken der Taste PROG auch programmieren. 7.3 Grenzwerte Zu jedem Meßkanal sind 2 Grenzwerte (MAX und MIN) programmierbar. -
Seite 44: Skalierung, Dezimalpunkteinstellung
Fühlerprogrammierung Fühlerabgleich Um die Korrektur von Sensoren in Nullpunkt, evtl. auch Steigung zu vereinfa- chen, gibt es in der Funktion MESSWERT eine Sonderfunktion, die den Ab- gleich automatisch durchführt (s.a. 6.2.2). 7.5 Skalierung, Dezimalpunkteinstellung Um das elektrische Signal eines Sensors als Meßwert in der physikalischen Größe anzeigen zu können, ist fast immer eine Kommaverschiebung, eine Nullpunktkorrektur und eine Multiplikation mit einem Faktor nötig. -
Seite 45: Dimensionsänderung
Fühlerprogrammierung gesetzt (s. 6.2.1/2) und dann bei einem definierten Wert der Sollwert (kochendes Wasser) eingegeben (s. 6.2.3). 7.6 Dimensionsänderung Bei jedem Meßkanal ist es möglich, die Standarddimension des Meßbereichs durch eine beliebige zweistellige Dimension zu ersetzen (s.a. Hb. 6.3.5). Au- ßer allen Groß- und Kleinbuchstaben stehen die Zeichen °, °... - Seite 46 Fühlerprogrammierung zustellen (7.1). Zur Meßbereichswahl wird dann mit der Taste FUNCTION die Funktion BEREICH ´ BE ´ angewählt. Ist die gewünschte Meßstelle noch nicht aktiviert, dann drücken Sie in Funktion BEREICH ´ BE ´ die Taste Ms lang. So können Sie alle Kanäle (auch unprogrammierte) anwählen.
- Seite 47 Fühlerprogrammierung Stecker/Fühler Dim Anzeige Meßwertgeber Meßbereich U260 Millivolt 2 ZA 9000-FS -260.00...+260.00 U2.60 Volt ZA 9000-FS -2.0000...+2.6000 d 26 Differenz Millivolt 1 ZA 9050-FS -26.000...+26.000 d 55 Differenz Millivolt ZA 9050-FS -10.000...+55.000 d260 Differenz Millivolt 2 ZA 9050-FS -260.00...+260.00 d2.60 Differenz Volt ZA 9050-FS -2.0000...+2.6000...
- Seite 48 Fühlerprogrammierung Stecker/Fühler Dim Anzeige Meßwertgeber Meßbereich -Sensor FY A600-CO2 0.0 ... 2.500 O2-S -Sättigung m. TK u. LK FY A640-O2 0 ... 260 O2-C -Konzentration m. TK FY A640-O2 0 ... 40.0 mg/l Funktionskanäle: diFF beliebig Differenz Kanäle Mb1-Mb2 Maximalwert von Kanal Mb1 beliebig Minimalwert von Kanal Mb1 beliebig...
-
Seite 49: Ausschalten
2. Linearisierung von Spannungs-, Strom-, Widerstands- oder Frequenz-Si- gnalen durch den Anwender. 3. Mehrpunktkalibration aller Fühler. Ab V. 6.25 kann das ALMEMO 2390-5 serienmäßig alle entsprechend pro- grammierten Stecker auswerten. Ab dem nächstgrößeren Gerät ALMEMO 2690-8 ist die Option KL verfügbar, die es dem Anwender ermöglicht, selbst Meßsignale gemäß... -
Seite 50: Analogausgang
Geräteprogrammierung -Mehrpunkt- kalibration/Sonderlinearisierung) in das EEPROM des ALMEMO- Steckers programmiert. Bei der Messung werden die Meßwerte dazwischen li- near interpoliert. Bei der Korrektur von nichtlinearen Fühlern (z.B. bei Pt100- oder Thermoelementfühlern) werden zunächst die ursprünglichen Kennlinien berücksichtigt und dann nur die Abweichungen linear interpoliert hinzugefügt. Wird ein Kanal mit Kennlinie deaktiviert oder mit einem anderen Bereich pro- grammiert, dann ist die Kennlinie später wieder aktivierbar, indem man den Sonderbereich mit dem Kürzel ´Lin ´... -
Seite 51: Geräteprogrammierung
Schnittstelle zugänglich. Die Baudrate ist wieder im Datenkabel hinterlegt (s. 9.2). 9.1 Uhrzeit und Datum Zur Protokollierung der Meßzeit ist im ALMEMO 2390-5 eine Echtzeituhr mit Datum eingebaut. Sie wird von der Gerätebatterie gepuffert, sodaß Uhrzeit und Datum beim Ausschalten erhalten bleiben. -
Seite 52: Baudrate, Datenformat
Fehlersuche 9.2 Baudrate, Datenformat Über die serielle Schnittstelle können Sie Gerät und Fühler vollständig pro- grammieren oder die Programmierung abfragen (s. Hb. 6.). Außerdem können Sie, wie im Kapitel 6.2 und 6.3 beschrieben, manuelle und zyklische Messun- gen online oder nach einer Aufzeichnung (s. 6.4) offline an einen Drucker oder Rechner ausgegeben. - Seite 53 Elektromagnetische Verträglichkeit Anwahl mit Taste FUNCTION ... Eingabe s. 5.4 Beispiel: Adresse 01 Im Netzwerkbetrieb sollten nur aufeinanderfolgende Nummern zwischen 01 und 99 eingegeben werden, damit das Gerät 00 bei einer Stromunterbrechung nicht ungerechtfertigt adressiert wird. ® ALMEMO 2390-5...
- Seite 54 Anhang 10. FEHLERSUCHE Die Meßgeräte ALMEMO 2390-5 sind sehr vielfältig konfigurierbar und pro- grammierbar. Sie erlauben den Anschluß sehr vieler unterschiedlicher Fühler, zusätzlicher Meßgeräte, Alarmgeber und Peripheriegeräte. Auf Grund der vie- len Möglichkeiten kann es vorkommen, daß sie sich unter gewissen Umstän- den nicht so verhalten, wie man es erwartet.
-
Seite 55: Elektromagnetische Verträglichkeit
Bildschirmseiten mit der Programmierung auszudrucken, bzw. auch den Ter- minalbetrieb abzuspeichern und auszudrucken. 11. ELEKTROMAGNETISCHE VERTRÄGLICHKEIT Das Meßgerät ALMEMO 2390-5 entspricht den wesentlichen Schutzanforde- rungen, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (89/336/EWG) festgelegt sind. -
Seite 56: Anhang
180 x 85 x 33 mm, ABS schlagzäh (max. 70°C) Umgebungsbedingungen: Arbeitstemperatur: -10 ... +60 °C Lagertemperatur: -30 ... +60 °C Umgebungsluftfeuchte: 10 ... 90 % rH (nicht kondensierend) Lieferumfang: Meßgerät ALMEMO 2390-5 Bedienungsanleitung ALMEMO 2390-5 ® ALMEMO -Handbuch Software AMR-Control ® ALMEMO 2390-5... -
Seite 57: Produktübersicht
Anhang Produktübersicht Best.-Nr. Multifunktionsmeßgerät ALMEMO 2390-5 3 Eingänge, max. 16 Kanäle, 5 Tasten, kaskadierbare Schnittstelle MA 2390-5 Option S: Meßwertspeicher 32kB int. oder Speicherstecker extern MA 2390-5S Option R: Messbereiche zur Temperaturanzeige von 8 Kältemitteln OA 2390-R Option H: Hutschienenadapter OA 2290-HS Zubehör:... -
Seite 58: Stichwortverzeichnis
Anhang Stichwortverzeichnis Stichwort Kapitel Seite kkubetrieb Analogausgang, -Anfang, -Ende Anfangszeit und -datum, Meßwertaufzeichnung 6.6.2 Anschluss der Meßwertgeber Ansprechpartner Anwahl der Meßstelle 6.1.1 Anzahl gemittelter Werte 6.4.3 Anzeige Anzeigen einer Meßstelle Ausgabeformat 6.3.3 Ausgabefunktion asiswert Baudrate Bedienelemente Bezugskanäle 4.2, 7.7 16, 47 6.4.1 ämpfung, Meßwert Datenausgabe... - Seite 59 Anhang Stichwort Kapitel Seite Fühlerprogrammierung Fühlerversorgungsspannung Funktionen Funktionsanzeige .1, 5.2 Funktionsaktivierung Funktionsausdrucke 6.3.4 Funktionskürzel 10, 19 , 5.2 Funktionstasten 1.2, 5.3 10, 21 Funktionswahl eräteadresse Geräteinterne Kanäle Geräteprogrammierung Grenzwerte ysterese nbetriebnahme Inhaltsverzeichnis ontinuierliche Meßstellenabfrage Kontrollzeichen Korrekturwerte 6.2.5 uftdruckkompensation 6.1.3 ax- und Minwertspeicher Mehrpunktkalibration 7.7.1 Meßbereichswahl...
- Seite 60 Anhang Stichwort Kapitel Seite Multiplexer etzbetrieb Neuinitialisierung Nullpunktabgleich 6.2.2 Nullpunktkorrektur roduktübersicht eset 6.4.5 uerschnitt ervice-Anschrift Skalierung, Meßwert Skalierung, Analogausgang Sleepmodus 6.5.4 Sollwerteingabe 6.2.3 Sondermessbereiche 7.7.1 Speicher löschen 6.5.3 Speicherausgabe 6.5.3 Speicherplatz Speicherstecker 6.5.1 Speicherung aller Meßstellen, manuell, einmalig 6.3.1 Speicherung aller Meßstellen, zyklisch 6.3.2 Speicherplatz Speicherzeit...
-
Seite 61: Ihre Ansprechpartner
Anhang Ihre Ansprechpartner Service-Anschrift: Ahlborn Mess- und Regelungstechnik GmbH, Eichenfeldstraße 1-3, D-83607 Holzkirchen, Tel. +49(0)8024/3007-0, Fax +49(0)8024/300710 Internet: http://www.ahlborn.com, email: amr@ahlborn.com Kundendienst / Hotline Florian Plessner, Telefon 08024/3007-38 Beratungsingenieure in Ihrer Region Niedersachsen - Hamburg - Bremen - Schleswig-Holstein Dipl.-Ing. Kristian Schnelle, Hamelner Strasse 74, 37619 BODENWERDER, Tel. - Seite 62 Anhang ® ALMEMO 2390-5...
