Zip HydroTap® G5 CS100
4. Montage
DE
1
3
mögliche Lufteinlass-
*
positionen
* gleiche Maße wie Ausschnitt A
** gleiche Maße wie Ausschnitt B

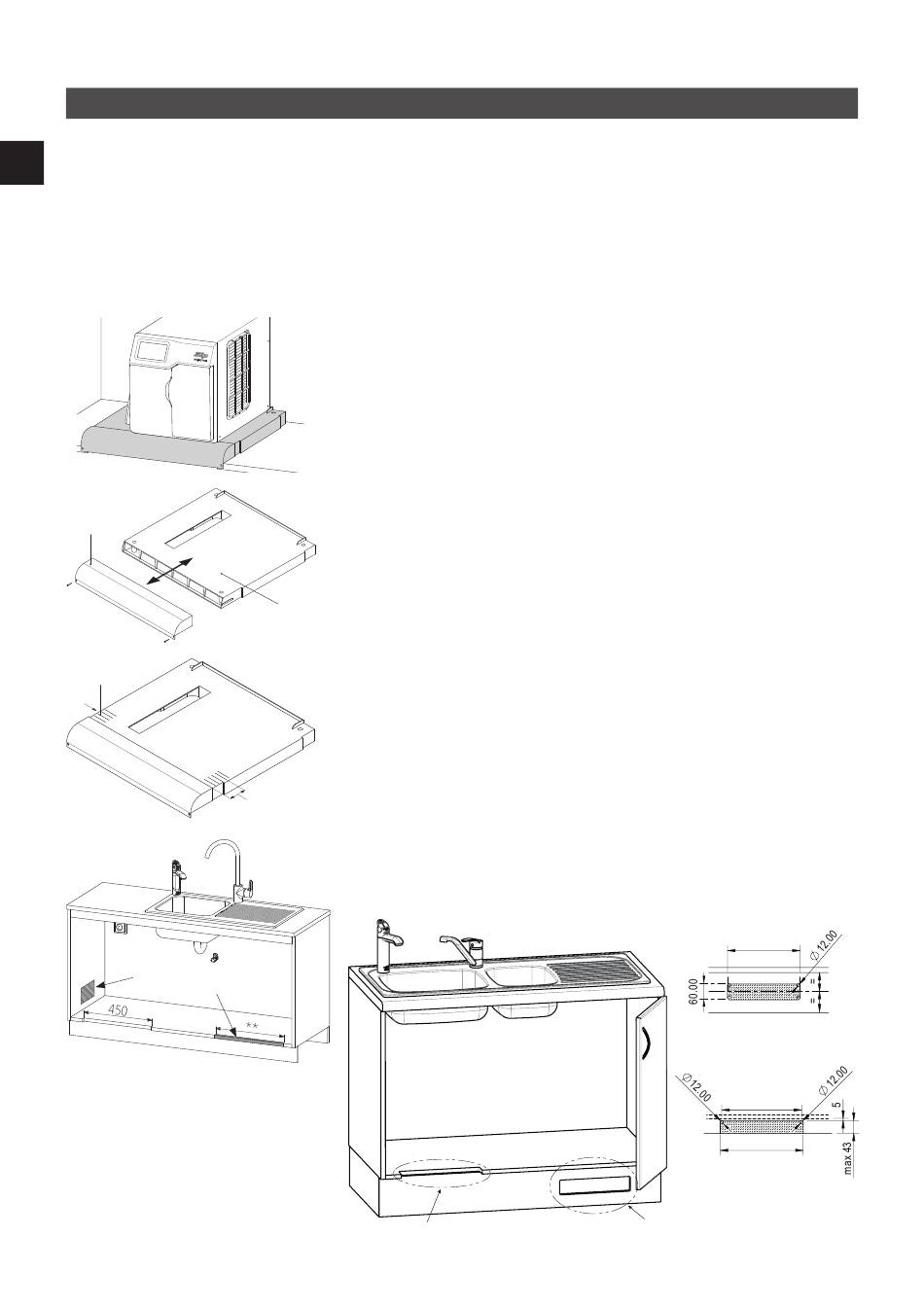

Installation der Untertischeinheit

Hinweis: Für eine angemessene Belüftung muss ein Luftspalt von min. 50 mm
links vom Gerät freigehalten werden. Wenn das Gerät in einem Schrank
betrieben wird, müssen die mitgelieferten Abstandshalter aus Silikon und
die Lüftungsgitter montiert werden, um eine ausreichende Luftzirkulation
sicherzustellen.
Optional können die Lüftungsgitter montiert werden, wenn die Temperatur im
Unterschrank über 35 °C steigt.
Der Belüftungsschacht KXB ist ein Zubehörelement für das CS100 und muss bei der
Installation für eine ausreichende Belüftung verwendet werden. Die warme Abluft wird
durch den KXB geleitet und vorn am Unterschrank ausgeblasen.
Das CS-Gerät wird einfach auf den KXB platziert und mit ihm zusammen im
Unterschrank montiert.
1. Stellen Sie vor der Installation sicher, dass für Luftzufuhr gesorgt wurde. Die
dem Gerät beiliegenden Lüftungsgitter können verwendet werden, wenn Sie die
Lufteinlässe gemäß Ausschnitt »A« oder »B« dimensionieren.
2. Positionieren Sie den zusammengesetzten Belüftungsschacht so im Unterschrank,
dass das CS-Gerät ausreichend Seitenabstände hat (min. 50 mm) und alle
Anschlüsse erreicht werden.
3. Markieren Sie die Position des Austrittskanals (siehe Bild , Teil »1«) vorn am
Unterschrankboden.
4. Justieren Sie die Tiefe des Hauptschachtes »2« im Unterschrank. Der Austrittskanal
2
lässt sich dazu bis max. 50 mm ausziehen. Achten Sie dabei mit Hilfe der
Justierlinien »3« auf eine parallele Ausrichtung.
5. Markieren Sie die Position des Hauptschachtes auf dem Unterschrankboden und
entfernen Sie den KXB vollständig.
6. Sägen Sie einen Belüftungsausschnitt von 450 mm Breite mittig zwischen die
Markierungen aus Schritt 3. Die Tiefe des Ausschnittes ist bis an die Sockelblende
zu dimensionieren (max. 43 mm).
7. Positionieren Sie den Hauptschacht gemäß Ihren Markierungen aus Schritt 5 und
fixieren Sie ihn mit den mitgelieferten vier großen Schrauben.
max. 50
8. Schieben Sie den Austrittskanal von vorn auf den Hauptschacht und fixieren Sie ihn
mit den zwei kleinen Schrauben am Unterschrankboden.
9. Stellen Sie das CS100 auf den KXB und installieren Sie den seitlichen
Lüftungsschacht des CS-Gerätes passend im dafür vorgesehenen Belüftungs-
ausschnitt des Hauptschachtes.
B
8
A
285.00
B
314.00
326.00
A
