4. Montage

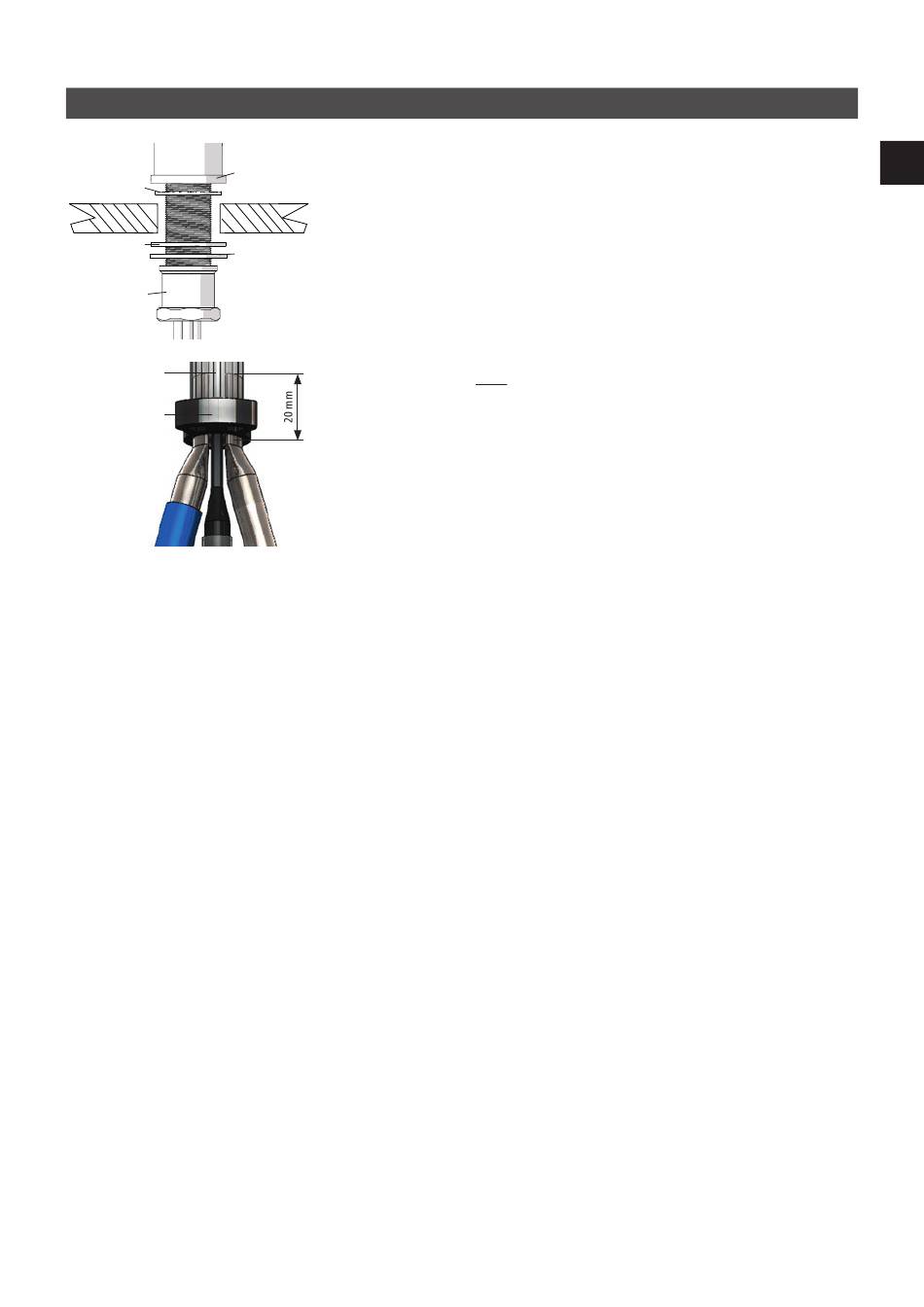

Sockel
O-Ring
Gummi-
Sperr-
dichtung
scheibe
Befestigungs -
mutter
Dreifach-
Silikonschlauch
Herbie-Schlauch-
klemme
Gekühlt- Dampf
wasser +
Sprudel-
wasser
Arbeitsplatte / Spüle und platzieren Sie die Armatur an der vorgesehenen Stelle.
9. Schieben Sie zuerst die Gummidichtung, dann die Sperrscheibe und die
Befestigungs mutter von unten über die Schläuche/Kabel und anschließend
über die Gewindestange der Armatur. Befestigen Sie die Armatur mit der
Befestigungsmutter. Vergewissern Sie sich vor dem Festziehen der Mutter, dass der
Armaturkopf in die gewünschte Richtung zeigt.
Achten Sie auf den korrekten Sitz des O-Rings unter dem Sockel.
Leitungssatz montieren
1. Schieben Sie die Herbie-Schlauchklemme von unten auf die Dreifach-Silikonleitung.
Die Klemme noch nicht zudrücken!
2. Verbinden Sie den blauen und den weißen Kunststoffschlauch mit den Schnell-
verbindern des Gekühlt- und Sprudelwasseranschlussstückes und drücken Sie die
abgeflachte Seite des Anschlussstücks ca. 20 mm in eine der seitlichen Öffnungen
der Dreifach-Silikonleitung.
Die gerade Fläche muss zur Dampfleitung ausgerichtet sein.
3. Drücken Sie die abgeflachte Seite des leeren Anschlussstücks ca. 20 mm in die
andere seitliche Öffnung der Dreifach-Silikonleitung.
Die gerade Fläche muss zur Dampfleitung ausgerichtet sein.
leer
4. Positionieren Sie die Herbie-Schlauchklemme möglichst nahe am Ende der Dreifach-
Silikonleitung und drücken sie dort mit einer Zange fest.
Hinweis: Um einen optimalen Halt aller drei Leitungen zu gewährleisten ist auf
eine axiale Ausrichtung der Herbie-Schlauchklemme zu achten.
