ZIP HydroTap
®

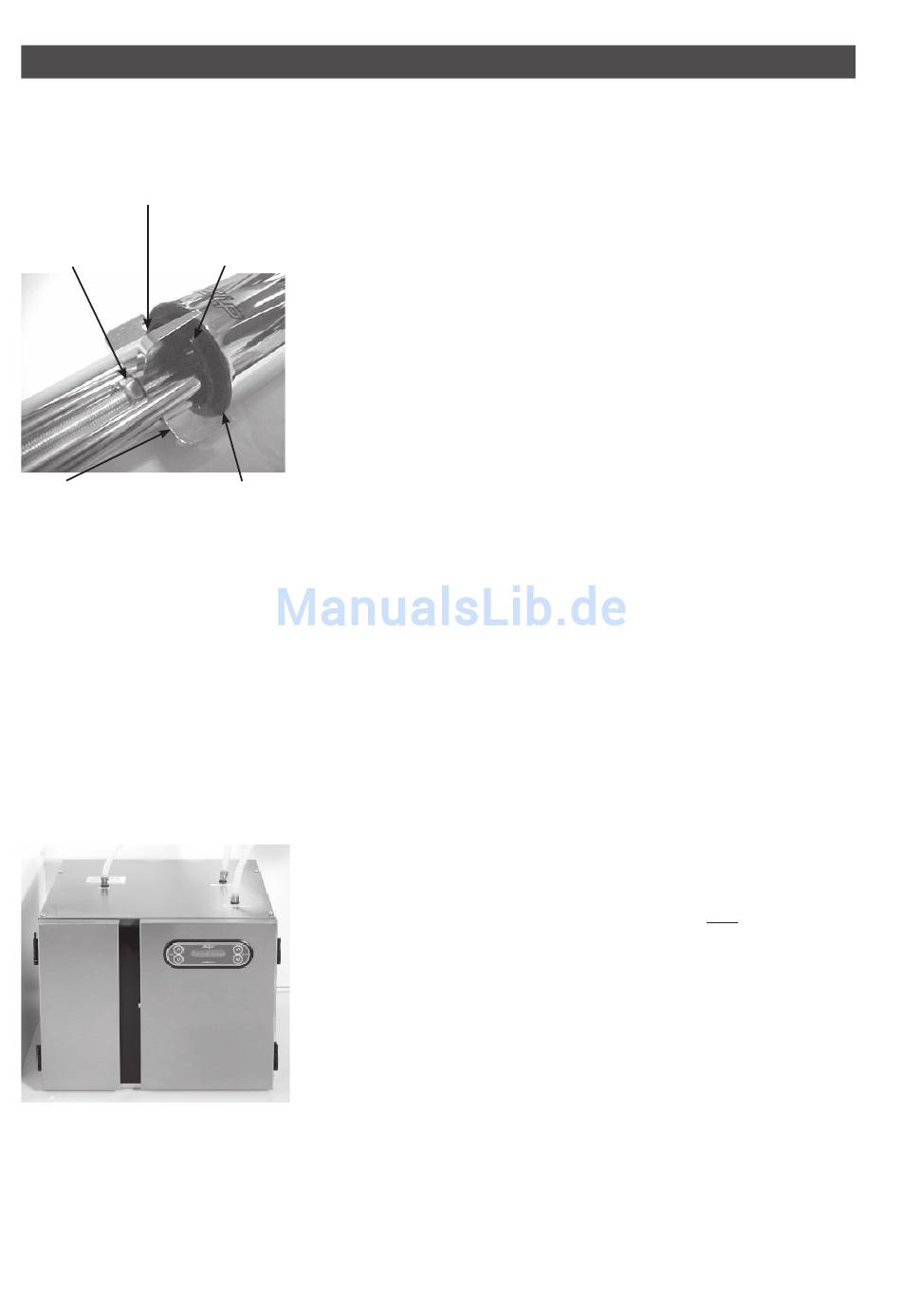

Montageverfahren

Hinweis: Eine mitgelieferte Edelstahlscheibe gehört
zwischen die Spannklammer und die Unterseite der
Spüle. Diese hier positionieren.
Befestigungsmutter Schwarzes Abstandsstück
Spannklammer
auf die Planfläche an der
Unterseite auftragen
Besonderer Hinweis:
Die Zip HydroTap-Untertischgeräte sind schwer;
beachten Sie unbedingt in der Tabelle auf Seite 5
aufgeführten Gewichte. Wenn Sie glauben, dass Sie
allein das Gerät nicht sicher heben können, holen
Sie sich Unterstützung, um mögliche Verletzungen
zu vermeiden.
Schritt A – Armatur installieren
1. Sicherstellen, dass die Armatur in einer solchen Position angebracht wird, dass der
Auslass in das Ausgussbecken abfließt.
2. Das 35-mm-Loch in der Arbeitsplatte/Spüle anbringen.
3. Die Spannklammer und die Edelstahlscheibe durch Abschrauben der auf der Ge-
windestange am Fuß der Armaturkopf-Einheit befindlichen 6-mm-Mutter abbauen.
Für diese Arbeit befindet sich ein mitgelieferter Rohrschlüssel im Montage-Kit.
4. Sicherstellen, dass das schwarze Abstandsstück an Ort und Stelle verbleibt, da
es die Feuchtigkeitsabdichtung gegen die Arbeitsplatte/Spüle darstellt. Ein wenig
auf die Unterseite des Abstandsstücks aufgetragenes Silikon-Dichtmittel sorgt für
einen wasserdichten Sitz.
5. Alle drei Schläuche durch das 35-mm-Loch hindurchführen und die Armatur und
das schwarze Abstandsstück auf der Arbeitsplatte/Spüle genau positionieren.
6. Von der Unterseite der Arbeitsplatte/Spüle her die Edelstahlscheibe und die
Spannklammer wieder in Position bringen; hierzu die drei Schläuche und das Kabel
gleichmäßig verteilt zwischen den Armen der Spannklammer hindurchführen.
Silikon-Dichtmittel
Spannklammer noch oben schieben, bis sie auf die Gewindestange trifft, und die
Gewindestange durch die Mitte der Spannklammer hindurchführen.
7. Die Gewindestange festhalten und die 6-mm-Mutter mittels des im Kit mitgeliefer-
ten Rohrschlüssels wieder auf die Gewindestange schrauben. Bevor der Armatur-
kopf an der Arbeitsplatte/Spüle festgezogen wird, die Position des Armaturkopfs
überprüfen.
Hinweis:
Die Armatur darf nicht mehr als 900 mm über dem Untertischgerät installiert werden,
um schlechten Wasserdruck zu vermeiden. Auf keinen Fall darf die Armatur nach der
Installation verspannt sein!
Schritt B – Untertischeinheit installieren
Vor dem Positionieren des Geräts den Wasserzulaufschlauch (im Lieferumfang enthal-
ten) an den Kaltwasserzulauf des Gerätes anschließen. Dieser befindet sich auf der
Rückseite des Gerätes.
Das Zip HydroTap-Untertischgerät so nah wie möglich an der Stelle direkt unterhalb
der Zip HydroTap-Armatur positionieren.
Die mit der Armatur mitgelieferten Anschlussschläuche können nicht verlängert wer-
den.
Einen von jeglichem Hindernis freien Luftspalt von mindestens 50 mm auf jeder Seite
und 65 mm nach hinten freilassen.
Beide Schranktürscharniere einstellen und die mitgelieferten Gummi-Türpuffer an den
Türen anbringen, um einen Luftspalt von 4 mm zwischen den Türen und dem Schrank
zu schaffen. Hinsichtlich der Lüftung ist dies die Mindestvoraussetzung für Installatio-
nen mit geringer Nutzung.
Wichtiger Hinweis:
Für alle Kochendwasser- und Gekühltwasser-Modelle muss eine angemesse-
ne Luftzirkulation sichergestellt werden. Das System wird nur dann richtig
funktionieren, wenn die empfohlenen Luftspalte bei der Montage eingehalten
werden. Ein Lüftungsloch von 100 mm muss in die obere Hälfte der Schrank-
tür geschnitten werden, um die mitgelieferte Lüftung aufzunehmen. Sicher-
stellen, dass die Lüftungsgitter der Untertischeinheit in keiner Weise versperrt
werden.
