4. Montage
Socle
Joint torique
Joint en
Rondelle de
caoutchouc
blocage
Écrou de
fixation
Triple tube de
silicone
Collier de serrage
Herbie
Eau froide
Vapeur
+ eau
gazeuse

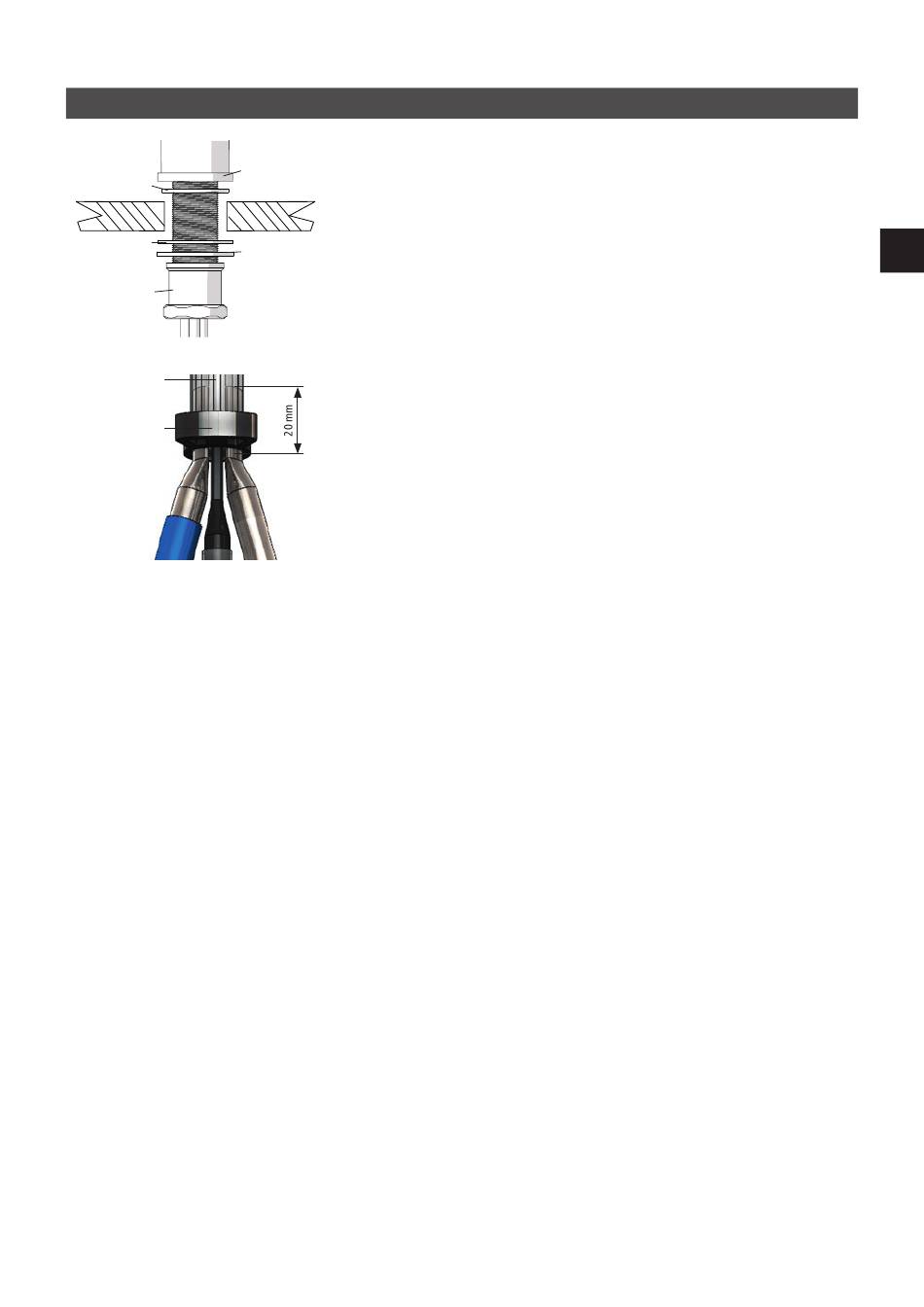

Fixez la robinetterie avec l'écrou de fixation. Assurez-vous avant de serrer l'écrou
que la tête du robinet indique la direction souhaitée.
Veillez à la position correcte du joint torique sous le socle.
Montez le jeu de tube
1. Glissez le collier de serrage Herbie par le bas sur le triple tube de silicone.
N'appuyez pas encore sur la pince !
2. Connectez le tuyau en plastique bleu et le blanc avec le raccord rapide de la pièce
de raccordement de l'eau gazéifiée et de l'eau froide et enfoncez le côté aplati
du raccord d'environ 20 mm dans l'une des ouvertures latérales du triple tube de
silicone.
La surface droite doit être alignée avec le tuyau de vapeur.
3. Poussez le côté aplati du connecteur libre d'environ 20 mm dans l'une des
ouvertures latérales du triple tube de silicone.
La surface droite doit être alignée avec le tuyau de vapeur.
4. Positionnez le collier de serrage Herbie le plus près possible de l'extrémité du triple
tube de silicone et appuyez avec une pince.
libre
Indications : pour garantir un maintien optimal des trois tubes il convient de veil-
ler à un alignement axial du collier de serrage Herbie
43
CLAGE
FR
